Hulsta now! time Montageanleitung Seite 34

13
ca. 60mm
Q
SEITE 34
Q
Q

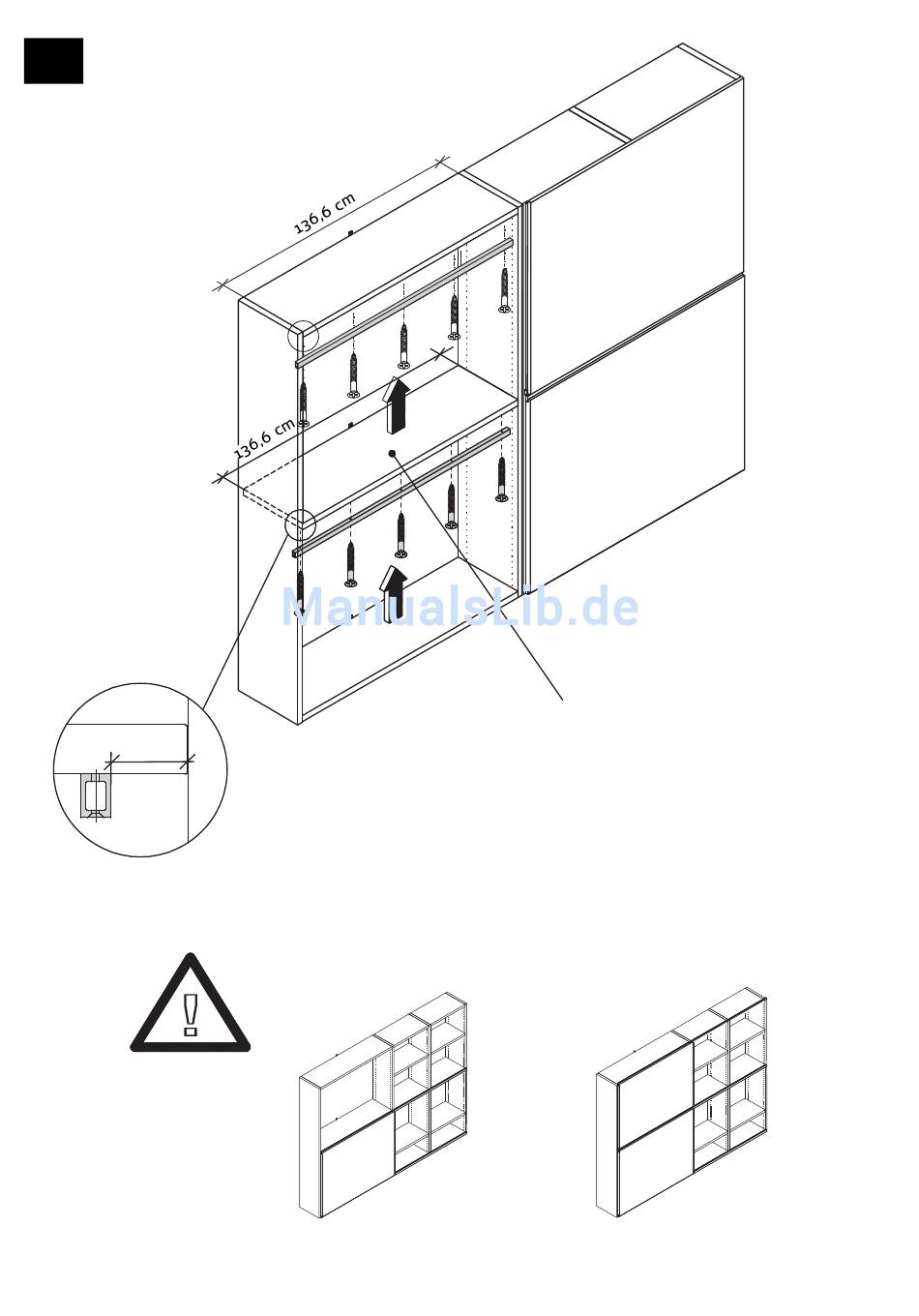

Bitte Verstärkung Q unter dem 136,6 er Holzbord
montieren, an dem die obere Schiene (O/P) montiert wird
und somit dauerhaft durch das Schiebetürgewicht belastet wird.
Please fi t reinforcement Q under the 136.6 cm wide wooden shelf onto which
the top rail (O/P) is fi tted and which permanently takes the load of the sliding door.
Monter s.v.p. le renfort Q sous la tablette en bois de 136,6 cm, sur laquelle le rail supérieur (O/P)
sera monté et qui sera mis à charge durablement en raison du poids de la porte coulissante.
De versterking Q monteren onder de 136,6 cm brede plank, waaraan de bovenste rail (O/P)
gemonteerd wordt en die continu door het gewicht van de schuifdeur wordt belast.
Q 1x
J 5x
4,5x50
J 5x
4,5x50
Q 2x
