Hulsta now! time Montageanleitung Seite 28

3

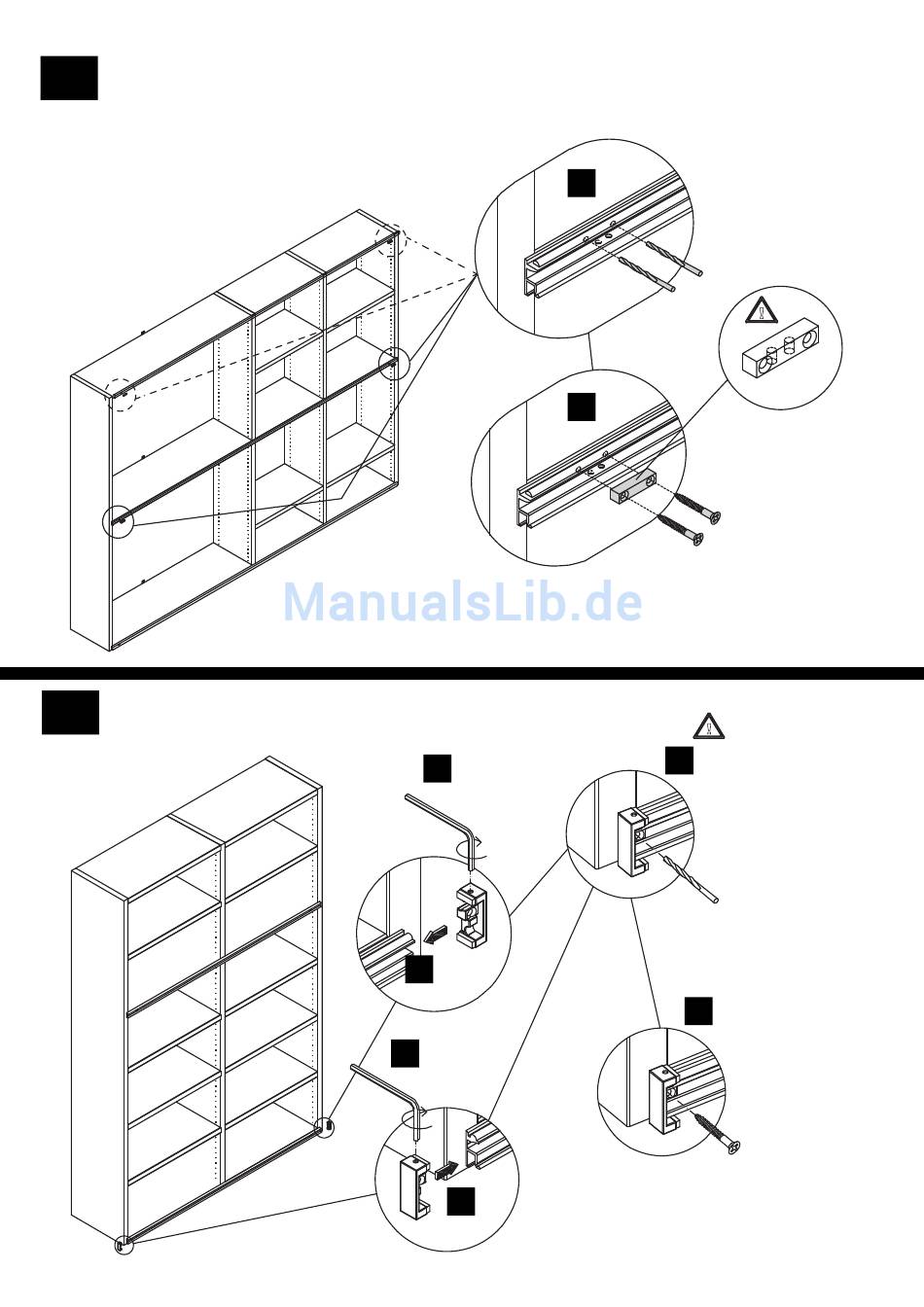

4x/8x bohren / Bohrtiefe ca. 25mm
Percer 4 x /8x/ profondeur de percage env. 25 mm
4x/8x boren / boorgatdiepte ca. 25 mm
NUR für 8R/ 12R Schiebetür
4
ONLY for 8R/ 12R Sliding-door
UNIQUEMENT pour Porte coulissante 8u/ 12u
ALLEEN voor 8R/ 12R Schuifdeur
SEITE 28
Drill 4x/8x / approx. 25 mm deep
SW 1,5
E 2x/4x
b
SW 1,5
S
a
rechts
b
a
R
links
a
G
ø3mm
b
K 4x/8x
3,5x40
Bohrtiefe 20 mm
c
Drill 20 mm deep
profondeur de percage 20 mm
boorgatdiepte 20 mm
G
ø3mm
d
T 2x
4x40
