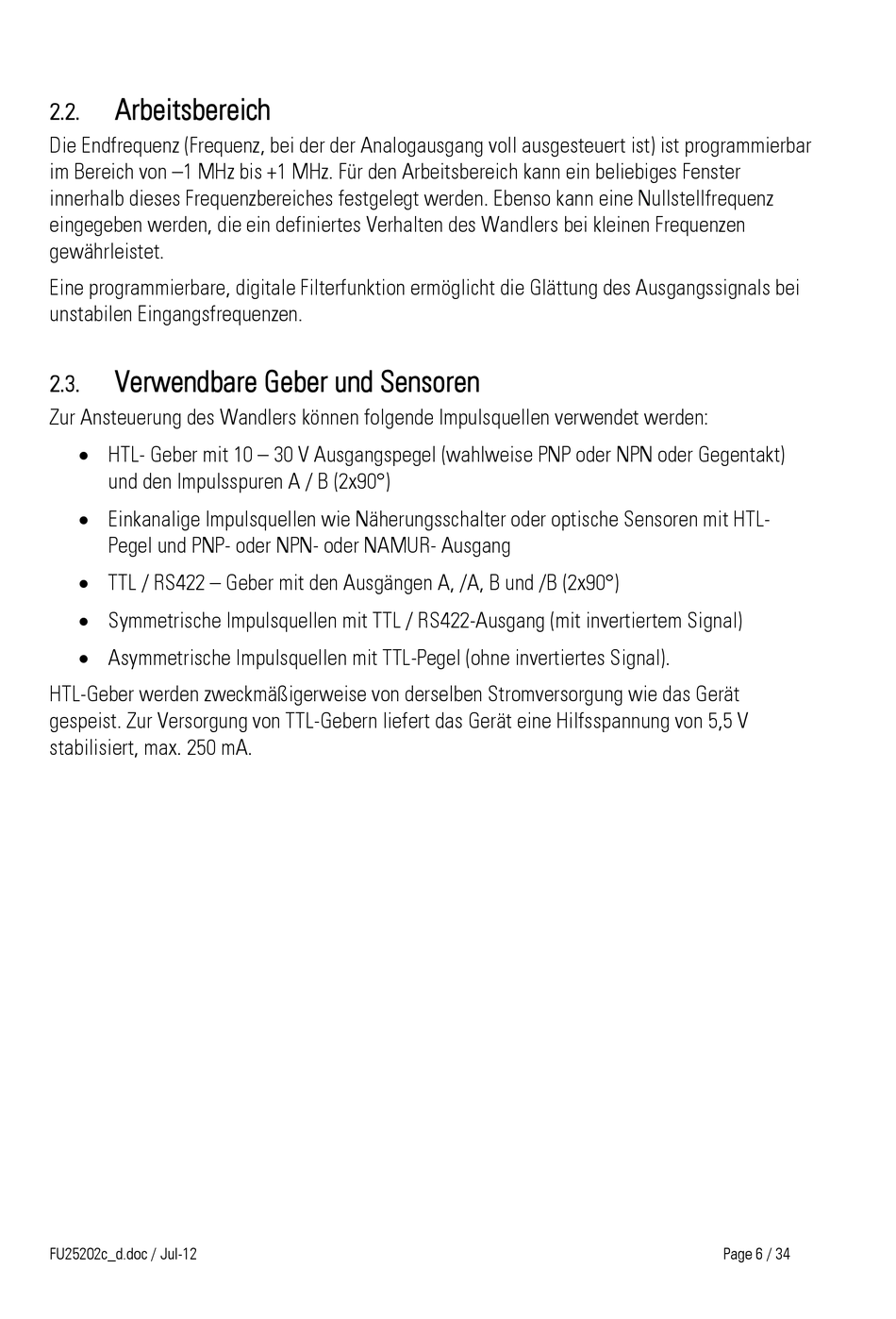

Arbeitsbereich

2.2.
Die Endfrequenz (Frequenz, bei der der Analogausgang voll ausgesteuert ist) ist programmierbar
im Bereich von –1 MHz bis +1 MHz. Für den Arbeitsbereich kann ein beliebiges Fenster
innerhalb dieses Frequenzbereiches festgelegt werden. Ebenso kann eine Nullstellfrequenz
eingegeben werden, die ein definiertes Verhalten des Wandlers bei kleinen Frequenzen
gewährleistet.
Eine programmierbare, digitale Filterfunktion ermöglicht die Glättung des Ausgangssignals bei
unstabilen Eingangsfrequenzen.

Verwendbare Geber und Sensoren

2.3.
Zur Ansteuerung des Wandlers können folgende Impulsquellen verwendet werden:
 HTL- Geber mit 10 – 30 V Ausgangspegel (wahlweise PNP oder NPN oder Gegentakt)
und den Impulsspuren A / B (2x90°)
 Einkanalige Impulsquellen wie Näherungsschalter oder optische Sensoren mit HTL-
Pegel und PNP- oder NPN- oder NAMUR- Ausgang
 TTL / RS422 – Geber mit den Ausgängen A, /A, B und /B (2x90°)
 Symmetrische Impulsquellen mit TTL / RS422-Ausgang (mit invertiertem Signal)
 Asymmetrische Impulsquellen mit TTL-Pegel (ohne invertiertes Signal).
HTL-Geber werden zweckmäßigerweise von derselben Stromversorgung wie das Gerät
gespeist. Zur Versorgung von TTL-Gebern liefert das Gerät eine Hilfsspannung von 5,5 V
stabilisiert, max. 250 mA.
