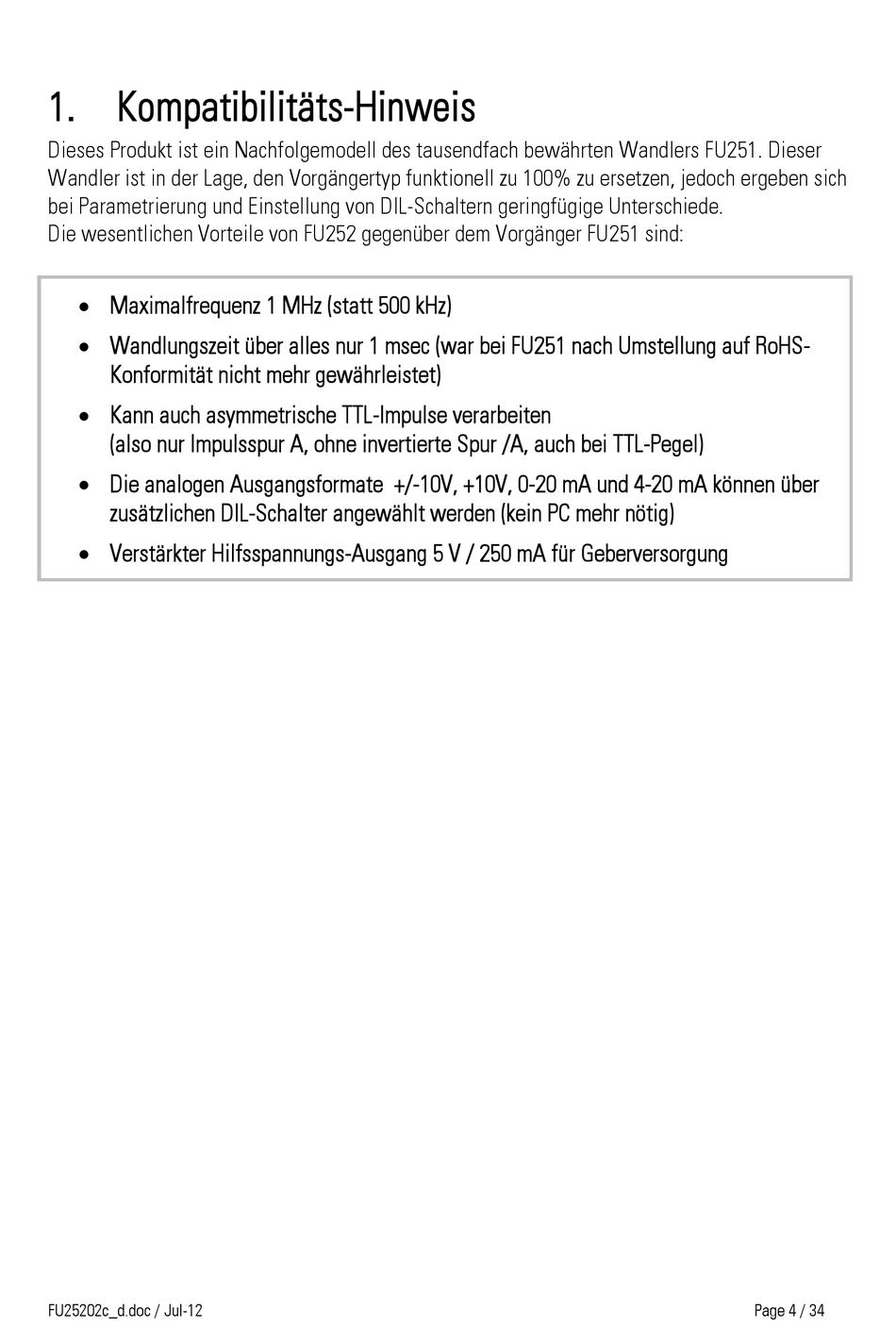

1. Kompatibilitäts-Hinweis
Dieses Produkt ist ein Nachfolgemodell des tausendfach bewährten Wandlers FU251. Dieser
Wandler ist in der Lage, den Vorgängertyp funktionell zu 100% zu ersetzen, jedoch ergeben sich
bei Parametrierung und Einstellung von DIL-Schaltern geringfügige Unterschiede.
Die wesentlichen Vorteile von FU252 gegenüber dem Vorgänger FU251 sind:
 Maximalfrequenz 1 MHz (statt 500 kHz)
 Wandlungszeit über alles nur 1 msec (war bei FU251 nach Umstellung auf RoHS-
Konformität nicht mehr gewährleistet)
 Kann auch asymmetrische TTL-Impulse verarbeiten
(also nur Impulsspur A, ohne invertierte Spur /A, auch bei TTL-Pegel)
 Die analogen Ausgangsformate +/-10V, +10V, 0-20 mA und 4-20 mA können über
zusätzlichen DIL-Schalter angewählt werden (kein PC mehr nötig)
 Verstärkter Hilfsspannungs-Ausgang 5 V / 250 mA für Geberversorgung
