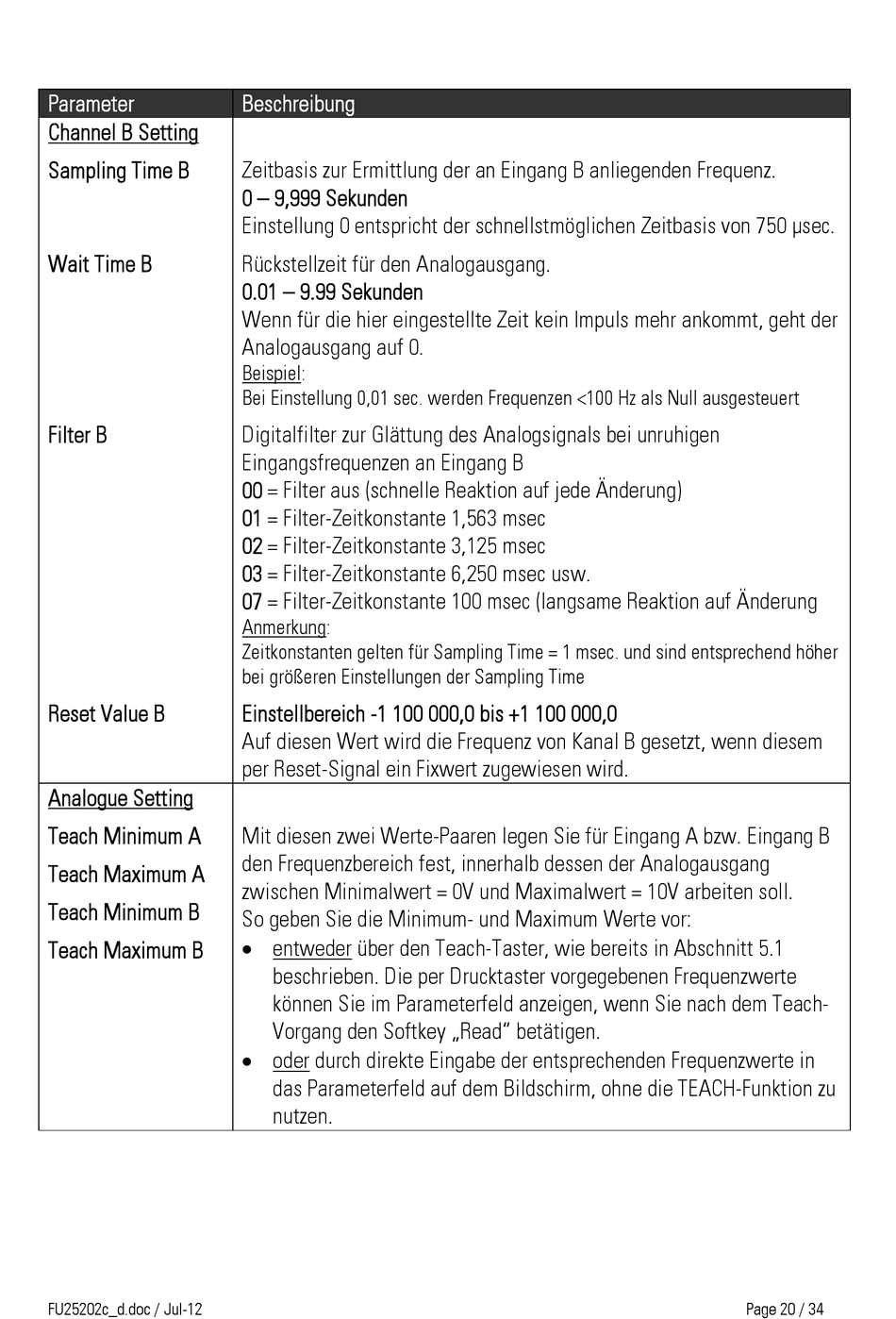

Motrona FU 252 Bedienungsanleitung Seite 20

Parameter
Channel B Setting
Sampling Time B
Wait Time B
Filter B
Reset Value B
Analogue Setting
Teach Minimum A
Teach Maximum A
Teach Minimum B
Teach Maximum B
FU25202c_d.doc / Jul-12
Beschreibung
Zeitbasis zur Ermittlung der an Eingang B anliegenden Frequenz.
0 – 9,999 Sekunden
Einstellung 0 entspricht der schnellstmöglichen Zeitbasis von 750 µsec.
Rückstellzeit für den Analogausgang.
0.01 – 9.99 Sekunden
Wenn für die hier eingestellte Zeit kein Impuls mehr ankommt, geht der
Analogausgang auf 0.
Beispiel:
Bei Einstellung 0,01 sec. werden Frequenzen <100 Hz als Null ausgesteuert
Digitalfilter zur Glättung des Analogsignals bei unruhigen
Eingangsfrequenzen an Eingang B
00 = Filter aus (schnelle Reaktion auf jede Änderung)
01 = Filter-Zeitkonstante 1,563 msec
02 = Filter-Zeitkonstante 3,125 msec
03 = Filter-Zeitkonstante 6,250 msec usw.
07 = Filter-Zeitkonstante 100 msec (langsame Reaktion auf Änderung
Anmerkung:
Zeitkonstanten gelten für Sampling Time = 1 msec. und sind entsprechend höher
bei größeren Einstellungen der Sampling Time
Einstellbereich -1 100 000,0 bis +1 100 000,0
Auf diesen Wert wird die Frequenz von Kanal B gesetzt, wenn diesem
per Reset-Signal ein Fixwert zugewiesen wird.
Mit diesen zwei Werte-Paaren legen Sie für Eingang A bzw. Eingang B
den Frequenzbereich fest, innerhalb dessen der Analogausgang
zwischen Minimalwert = 0V und Maximalwert = 10V arbeiten soll.
So geben Sie die Minimum- und Maximum Werte vor:
 entweder über den Teach-Taster, wie bereits in Abschnitt 5.1
beschrieben. Die per Drucktaster vorgegebenen Frequenzwerte
können Sie im Parameterfeld anzeigen, wenn Sie nach dem Teach-
Vorgang den Softkey „Read" betätigen.
 oder durch direkte Eingabe der entsprechenden Frequenzwerte in
das Parameterfeld auf dem Bildschirm, ohne die TEACH-Funktion zu
nutzen.
