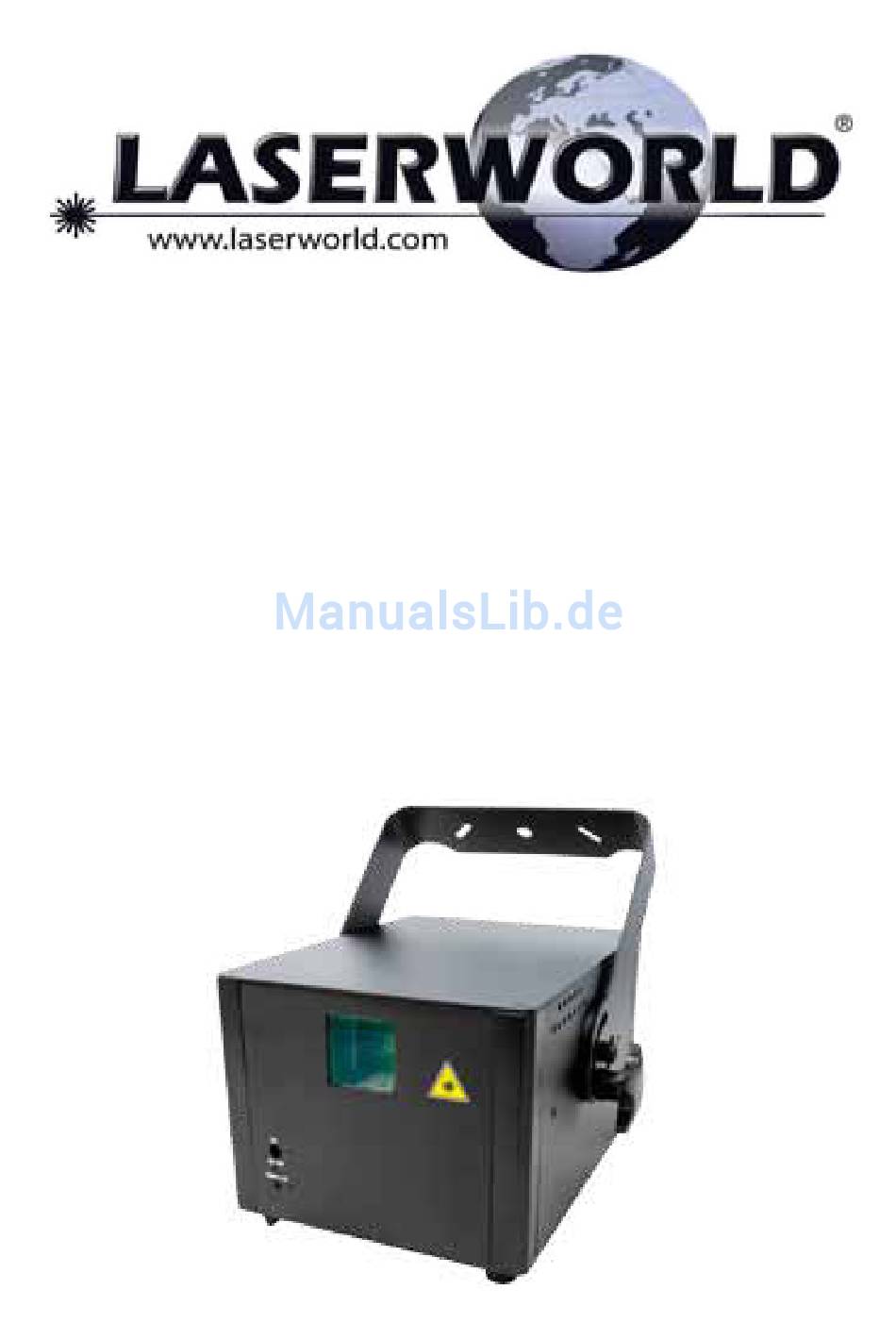

Manual / Bedienungsanleitung /
Mode d´emploi
Proline Series
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d'utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d'utilisation!
English
Deutsch
Français
05/2015
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Laserworld Pro-700RGB
Inhaltszusammenfassung für Laserworld Pro-700RGB
- Seite 1 Manual / Bedienungsanleitung / Mode d´emploi Proline Series Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d’utilisation! English Deutsch...
- Seite 2 Due to continual product developments and technical improvements, Laserworld (Switzer- land) AG reserves the right to make modifications to its products. This manual and its content have been made with due care but Laserworld (Switzerland) AG cannot however, take any responsibility for any errors, omissions or any resulting damages forthwith.
-
Seite 3: Inhaltsverzeichnis
Manual: Laserworld Proline Series Content: Product and package contents Preliminary warning notices Initial operations, safety instructions Working on the device Service notes Warnings and other notices on the device Device connections Operation Final statement Technical data sheet Laser specifications page 3 / 34... -
Seite 4: Product And Package Contents
Manual: Laserworld Proline Series 1. Product and package contents Please check if all listed parts are included and undamaged. Included in delivery: 1 x laser projector 1 x Interlock connector 1 x power cable 2 x keys (for key switch) 1 x manual 2. -
Seite 5: Working On The Device
Manual: Laserworld Proline Series 10. If the device has been exposed to great 12. Ensure sufficient ventilation and do not temperature changes, do not switch it place the device on any warm or heat ra- diating surface. Especially the ventilati- on immediately. -
Seite 6: Warnings And Other Notices On The Device
Manual: Laserworld Proline Series • Removal of the warranty label as well • Please ensure the fans and heatsinks are clear from dust and debris otherwise the as damages to the device caused by improper handling, neglect of the sa- risk of overheating may occur. -
Seite 7: Device Connections
Manual: Laserworld Proline Series 7. Device connections Front side laser outlet microphone for sound to light operation microphone activated power LED Rear side microphone sensitivity controller loop for safety cord On/Off switch DMX in power connection DMX out ILDA in... -
Seite 8: Operation
Manual: Laserworld Proline Series 8. Operation Connect the power cable to the device and then to the mains Insert key and turn it „ON“ Press „ON“ to switch the device on Please make sure, that the Interlock adapter is inserted. - Seite 9 Manual: Laserworld Proline Series Channel Value Function 1 - modes 0-63 Sound mode (only in conjunction with Channel 2) 64-127 automatic mode (only in conjunction with Channel 2) 128-191 manual sound mode (only in conjunction with Channel 2 + 3)
-
Seite 10: Master-Slave-Mode
Manual: Laserworld Proline Series Channel Value Function 10 - zoom 0 - 85 positive automatic zoom with increasing speed 86 - 170 negative automatic zoom with increasing speed 171 - 255 positive / negative automatic zoom with incre- asing speed... - Seite 11 Manual: Laserworld Proline Series Master projector DMX cable Slave projector Choose stand-alo- DMX setting at the slave projector: ne or sound-to- lightmode at the master projector (see above) ILDA control: Connect your device („ILDA IN“) via an ILDA cable to an interface / controller. Use a laser control software, e.g.
-
Seite 12: Final Statement
Due to continual product developments, please check for the latest update of this product manual at www.laserworld.com. If you do have any further questions, then please contact your dealer/place of purchase or use our contact section on our website. - Seite 13 Manual: Laserworld Proline Series Inhaltverzeichnis: Lieferumfang & Hinweise Einleitende Warnhinweise Schritte zur Inbetriebnahme, Sicherheitshinweise Sicherheitshinweise für Arbeiten am Gerät Pflege- und Wartungshinweise Warnhinweise und Spezifikationen am Gerät Geräteanschlüsse & Bedienelemente Bedienung Abschließende Erklärung Technische Daten Laserleistungsdaten page 13 / 34...
-
Seite 14: Lieferumfang & Hinweise
Manual: Laserworld Proline Series 1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie die Lieferung vollständig erhalten haben und die Ware unbeschädigt ist. Im Lieferumfang enthalten sind: 1 x Laserprojektor 1 x Interlock Stecker 1 x Kaltgerätekabel zur Stromversorgung 2 x Schlüssel für den Schlüsselschalter 1 x Bedienungsanleitung 2. -
Seite 15: Sicherheitshinweise Für Arbeiten Am Gerät
Manual: Laserworld Proline Series 9. Bei einer Festinstallation an Wand, Decke den Laser nicht zusammen mit anderen o.ä., sichern Sie den Laser zusätzllich mit großen elektrischen Verbrauchern (ins- einem Sicherheitsfangseil. Das Fangseil besondere Nebelmaschinen) auf dersel- sollte mindestens dem 10-fachen Ge- ben Leitung/Phase! wicht des Geräts standhalten können. - Seite 16 Manual: Laserworld Proline Series Immer für ausreichende Belüftung und Ablagerungen sein, da sonst die Ge- sorgen. fahr des Überhitzens droht und jegliche Keine Scheinwerfer (insbesondere Gewährleistung erlischt. Bitte wenden Sie kopfbewegte) auf das Gerät richten. sich an qualifizierte Fachpersonen. Soll- Bei jeder Neuinstallation nach ca.
-
Seite 17: Geräteanschlüsse & Bedienelemente
Manual: Laserworld Proline Series 7. Geräteanschlüsse & Bedienelemente Vorderseite Laseraustrittsfenster Mikrofon für den Musikmodus Statusanzeige Mikrofon Statusanzeige Stromversorgung Rückseite Einstellung der Öse zur Sicherung an ei- Mikrofonsensitivität nem Sicherheitsfangseil An- / Ausschalter Stromversorgung DMX Eingang DMX Ausgang ILDA Eingang DIP Schalter ILDA Ausgang Schlüsselschalter... -
Seite 18: Bedienung
Manual: Laserworld Proline Series 8. Bedienung Zunächst das Stromkabel mit dem Gerät und anschließend mit der Stromversorgung verbinden Den Schlüssel in den Schlüsselschalter stecken und auf „ON“ drehen. Durch Drücken des An- / Ausschalters auf „ON“ wird das Gerät eingeschaltet Vergewissern Sie sich, dass der Interlock Adapter eingesteckt ist Das Gerät befindet sich im Automatik-Modus:... - Seite 19 Manual: Laserworld Proline Series Der Laser hat 13 Betriebskanäle (internationaler Standard DMX 512 Signal). Es ist darauf zu achten, dass entsprechend 12 Kanäle hinter der Startadresse nicht für andere DMX- Geräte belegt werden. Kanal Wert Funktion 1 - Modus 0-63...
- Seite 20 Manual: Laserworld Proline Series Kanal Wert Funktion 8 - Rotation um 0 - 127 manuelle Rotation Y-Achse 128 - 255 automatische Rotation mit zunehmender Geschwindigkeit 9 - Kreisbewegung 0 - 127 manuelle Rotation 128 - 191 automatische Rotation im Uhrzeigersinn mit zuneh-...
- Seite 21 Manual: Laserworld Proline Series Master-Slave-Modus: Um Daisy Chain bzw. den Master-Slave-Modus nutzen zu können, müssen zwei (oder mehr) Laserprojektoren derselben Serie über DMX-Kable miteinander ver bunden werden: Master-Projektor (DMX out) -> DMX-Kabel -> Slave-Projektor 1 (DMX in); Slave-Projektor 1 (DMX out) -> DMX-Kabel -> Slave-Projektor 2 ... usw.
-
Seite 22: Abschließende Erklärung
Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler und halten Sie sich über unsere Webseite www.laserworld.com auf dem Laufenden. Für Servicefragen wenden Sie sich bitte an Ihren Händler oder aber an Laserworld. Verwenden Sie auschließlich Laserworld-Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gegeben werden. - Seite 23 Manual: Laserworld Proline Series Table des matières: Contenu et informations Avertissements d’usage et précautions avant d’utiliser cet appareil Démarches pour la mise en service, mesures de précaution Instructions de sécurité pour le travail avec l’appareil Soin et entretien Descriptions, Comment brancher l’appareil - connectiques...
-
Seite 24: Contenu Et Informations
5. Protéger le laser de l’humidité et des projections d’eau. Aucune bouteille contenant un liquide ne doit être posée sur l’appareil ou à proximité. En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie! 3. -
Seite 25: Instructions De Sécurité Pour Le Travail Avec L'appareil
Manual: Laserworld Proline Series 8. Gardez au minimum un espace de 15cm 11. N’utilisez jamais de variateurs, de prises entre appareil et murs. de courant radio ou autres prises de cou- rant! Si possible, n’utilisez pas l’appareil 9. Si vous préférez un montage fixe mural, laser ensemble avec d’autres forts con-... -
Seite 26: Descriptions, Comment Brancher L'appareil - Connectiques
Manual: Laserworld Proline Series Ne pas diriger de projecteurs vers laisser refroidir les appareils pendant env. l’appareil (particulièrement lyres). 15 minutes chaque heure d‘utilisation. Suite à chaque nouvelle installation, • Les ventilateurs et radiateurs (aillettes il est recommandé de vérifier après etc.) doivent être exemptes de poussières... - Seite 27 Manual: Laserworld Proline Series Face avant Ouverture de sortie laser Microphone LED témoin microphone LED témoin alimentati- on électrique Face arrière Réglage de la sensi- Point d‘accrochage pour bilité du micro élingue de sécurité Interrupteur général Alimentation Entrée DMX électrique Sortie DMX Entrée ILDA...
-
Seite 28: Utilisation Et Fonctionnement
Manual: Laserworld Proline Series 7. Utilisation et fonctionnement Connectez le câble d‘alimentation au laser puis branchez le câble au secteur. Insérez la clé dans l‘interrupteur à clé et tournez la en position „ON“. Basculez l‘interrupteur générale sur „ON“ pour mettre l‘appareil sous tension. - Seite 29 Manual: Laserworld Proline Series Le laser dispose de 13 canaux DMX (Standard DMX 512 international). Veuillez faire attention à ce que les 12 canaux DMX suivant l‘adresse de départ ne soient pas déjà assignés à d‘autres projecteurs DMX. Canal Valeur...
- Seite 30 Manual: Laserworld Proline Series Canal Valeur Fonction 128 - 191 Rotation automatique en sens horaire vitesse croissante 192 - 255 Rotation automatique en sens anti-horaire vitesse croissante 10 Zoom 0 - 85 Zoom augmentation (vitesse croissante) 86 - 170 Zoom réduction (vitesse croissante) 171 - 255 Grand <-->...
- Seite 31 Manual: Laserworld Proline Series Mode maitre-esclave: Pour utiliser le mode Maitre-Esclave, vous devez connecter deux voir plusieurs pro- jecteurs laser d‘une même série entre eux via des câbles DMX: Projecteur maitre (DMX out) -> Câble DMX -> Projecteur esclave 1 (DMX in);...
-
Seite 32: Explication Finale
Veuillez-vous renseigner sur notre site internet ou auprès de votre marchand. Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laser- world. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d’effectuer des modifications, améliorations à ce mode d’emploi. Laserworld décline toute res- ponsabilité... - Seite 33 Manual: Laserworld Proline Series Technical data / Technische Daten / caractéristiques techniques DPSS (green), diode (red / blue) Laser sources (analoge modulation): DPSS (grün), Diode (rot / blau) Laserquellen (analoge Modulation): DPSS (vert), diode (rouge / bleu) Sources laser (modulation analogique): green diode / grüne Diode / diode verte (PRO-1000G)
- Seite 34 Manual: Laserworld Proline Series page 34 / 34...
