5. BEDIENUNGSANLEITUNG
5.1 ÜBERSICHT
1 Kupplung
2 Hochdruckschlauch
3 Schlauchgewinde
4 Pressenkopf
5 Handhebel

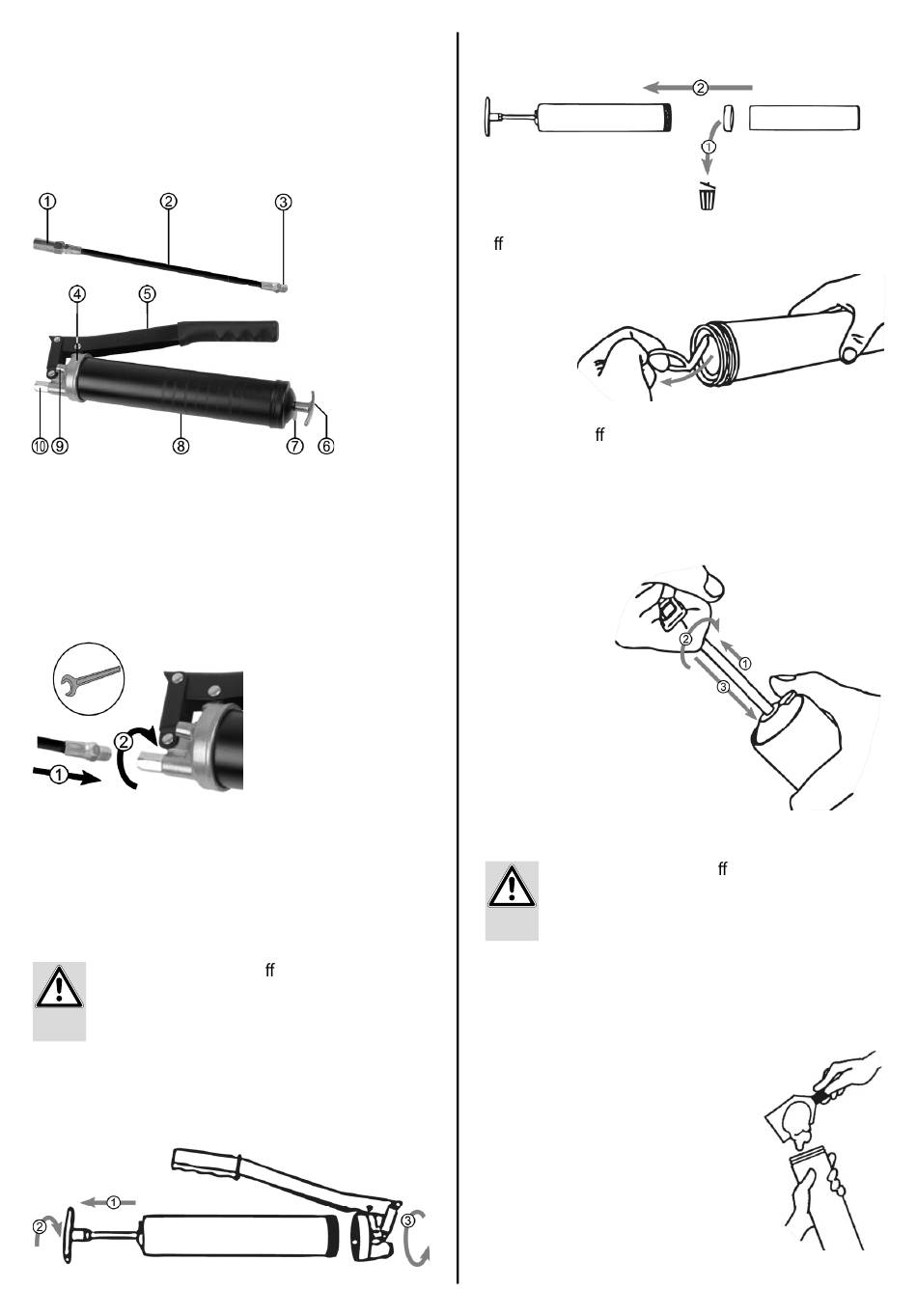

Bild 1: Übersicht
5.2 VOR DEM ERSTEN GEBRAUCH
Vor dem ersten Gebrauch muss der Hochdruckschlauch (Position 2
in der Übersicht) an den Pressenkopf (Position 4 in der Übersicht)
angeschlossen werden. Drehen Sie dazu das Schlauchgewinde (Posi-
tion 3 in der Übersicht) in den Schlauchanschluss (Position 10 in der
Übersicht) und ziehen ihn fest (Bild 2).
Bild 2: Schlauch anschließen
5.3 BEFÜLLEN DER FETTPRESSE
Die Befüllung der Fettpresse kann mit einer Kartusche, manuell oder
durch Ansaugen erfolgen.
5.3.1 BEFÜLLEN MIT KARTUSCHE
Fettpresse nicht unter Druck ö nen!
Vor jedem Trennen von Pressenkopf und Pressengehäuse
muss die Schubstange nach hinten gezogen und durch die
Sperrklinke arretiert werden.
Ziehen Sie die Schubstange (Position 5 in der Übersicht) zurück.
Verriegeln Sie die Schubstange durch Verdrehen, sodass die
Sperrklinke (Position 6 in der Übersicht) einrasten kann. Schrauben
Sie den Pressenkopf ab (Bild 3).
Bild 3: Pressenkopf abschrauben
6 Schubstange
7 Sperrklinke
8 Pressengehäuse
9 Überdruckventil
10 Schlauchanschluss
Entfernen Sie die Verschlusskappe von der Kartusche und setzen Sie
die Kartusche in das Pressengehäuse ein (Bild 4).
Bild 4: Kartusche einsetzen
Ö nen Sie die Kartusche (Bild 5) und schrauben danach den
Pressenkopf wieder auf.
Bild 5: Kartusche ö nen
Ziehen Sie die Schubstange leicht heraus, um die Sperrklinke zu
lösen.
Verdrehen Sie die Schubstange und drücken sie dann in das Pressen-
gehäuse zurück (Bild 6).
Bild 6: Schubstange zurückschieben
5.3.2 BEFÜLLEN MIT LOSEM FETT
Fettpresse nicht unter Druck ö nen!
Vor jedem Trennen von Pressenkopf und Pressengehäuse
muss die Schubstange nach hinten gezogen und durch die
Sperrklinke arretiert werden.
Ziehen Sie die Schubstange (Position 5 in der Übersicht) zurück.
Verriegeln Sie die Schubstange durch Verdrehen, sodass die
Sperrklinke (Position 6 in der Übersicht) einrasten kann. Schrauben
Sie den Pressenkopf ab (Bild 2).
Füllen Sie mit einem Spatel loses Fett in das
Pressengehäuse (Bild 7).
Schrauben Sie danach den Pressenkopf
wieder auf.
Ziehen Sie die Schubstange leicht heraus,
um die Sperrklinke zu lösen.
Verdrehen Sie die Schubstange und drücken
sie dann in das Pressengehäuse zurück
(Bild 6).
Bild 7: loses Fett einfüllen
