6

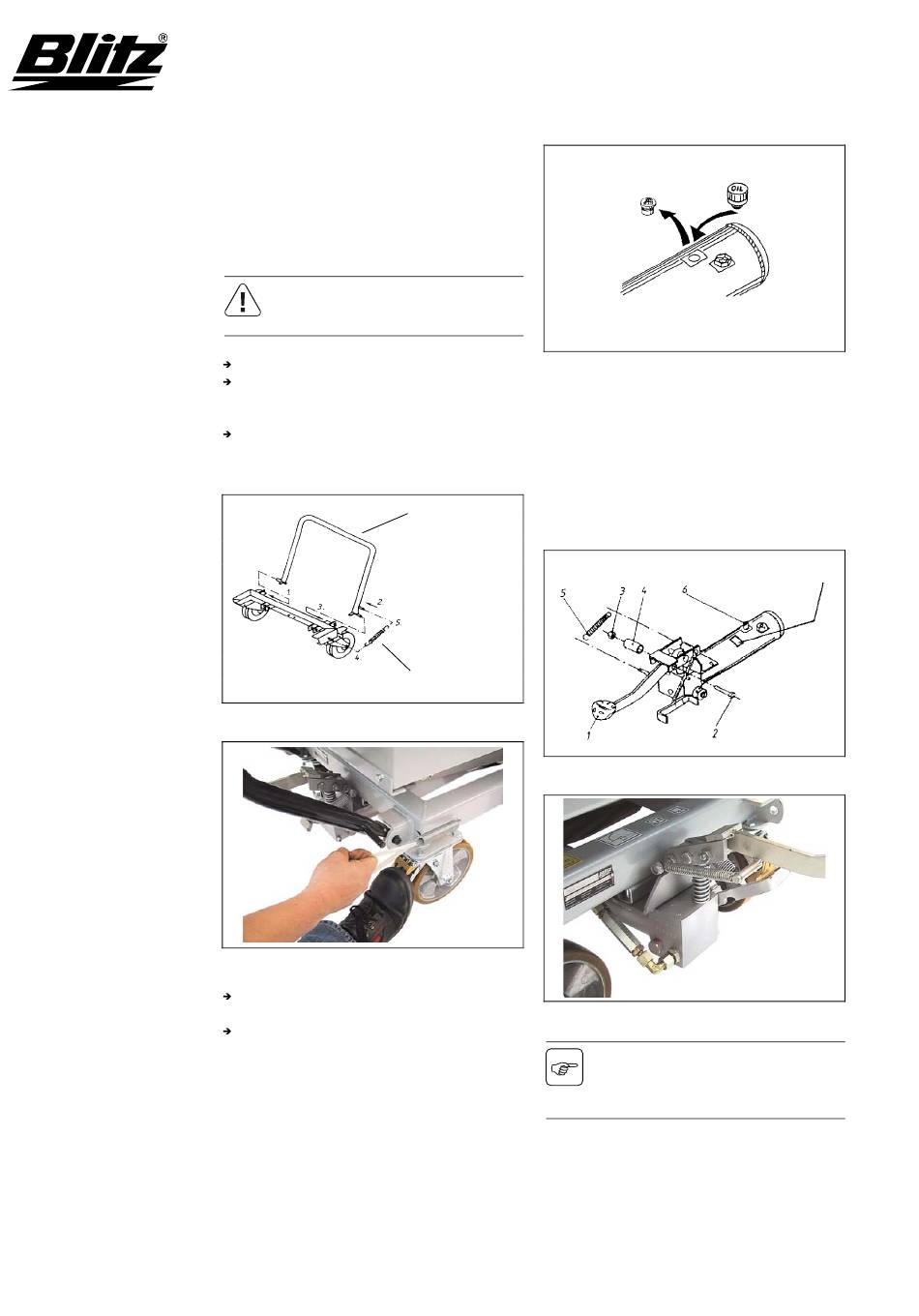

Betriebsanleitung
Inbetriebnahme
3
Inbetriebnahme
Technische Daten siehe Maßblatt im Anhang
3.1
Aufstellen / Montieren
Vorsicht
Tragen Sie Schutzhandschuhe beim
Montieren der Federn.
Betätigen Sie die Feststeller der Räder.
Montieren Sie Deichsel und Feder gemäß
Abbildung. Verwenden Sie dabei den bei-
liegenden Kabelbinder gemäß Abb. 5.
Die beiden Enden der Deichsel-
Drehpunkte sind mit beiliegenden Ab-
deckkappen zu versehen.
Abb. 4:
Abb. 5:
Montieren Sie die in einem Teilepaket
beiliegenden Teile gemäß Abbildung.
Die Verschlußschraube im Pumpentank
tauschen Sie gegen die orangefarbene
Entlüftungsschraube aus.
Abb. 6:
Das Teilepaket enthält:
•
Pos. 1 - Fußpedal
•
Pos. 2 - 6kt.-Schraube
•
Pos. 3 - 6kt.-Mutter
•
Pos. 4 - Buchse
•
Pos. 5 - Zugfeder ø 15x87
Deichsel
•
Pos. 6 - Entlüftungsschraube R 3/8"
Feder
Abb. 7:
Abb. 8:
Haben Sie die Betriebsanleitung und
vor allem die Sicherheitshinweise ge-
lesen und verstanden? Dann dürfen
Sie das Gerät jetzt in Betrieb nehmen.
102694 03/13
