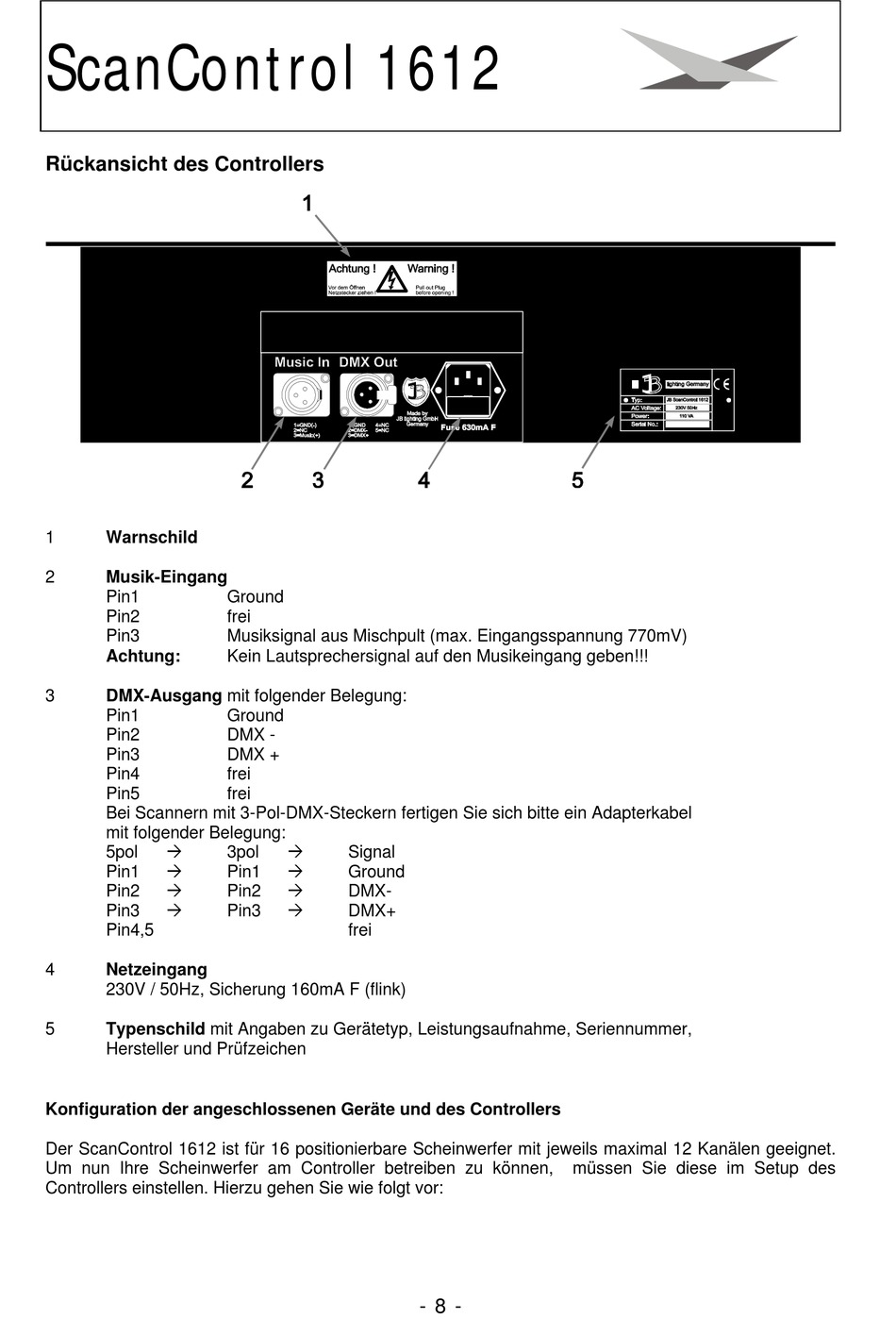

ScanControl 1612
Rückansicht des Controllers
1
Warnschild
2
Musik-Eingang
Pin1
Pin2
Pin3
Achtung:
3
DMX-Ausgang mit folgender Belegung:
Pin1
Pin2
Pin3
Pin4
Pin5
Bei Scannern mit 3-Pol-DMX-Steckern fertigen Sie sich bitte ein Adapterkabel
mit folgender Belegung:
à
5pol
à
Pin1
à
Pin2
à
Pin3
Pin4,5
4
Netzeingang
230V / 50Hz, Sicherung 160mA F (flink)
5
Typenschild mit Angaben zu Gerätetyp, Leistungsaufnahme, Seriennummer,
Hersteller und Prüfzeichen
Konfiguration der angeschlossenen Geräte und des Controllers
Der ScanControl 1612 ist für 16 positionierbare Scheinwerfer mit jeweils maximal 12 Kanälen geeignet.
Um nun Ihre Scheinwerfer am Controller betreiben zu können,
Controllers einstellen. Hierzu gehen Sie wie folgt vor:
Ground
frei
Musiksignal aus Mischpult (max. Eingangsspannung 770mV)
Kein Lautsprechersignal auf den Musikeingang geben!!!
Ground
DMX -
DMX +
frei
frei
à
3pol
Signal
à
Pin1
Ground
à
Pin2
DMX-
à
Pin3
DMX+
frei
müssen Sie diese im Setup des
-
8
-
