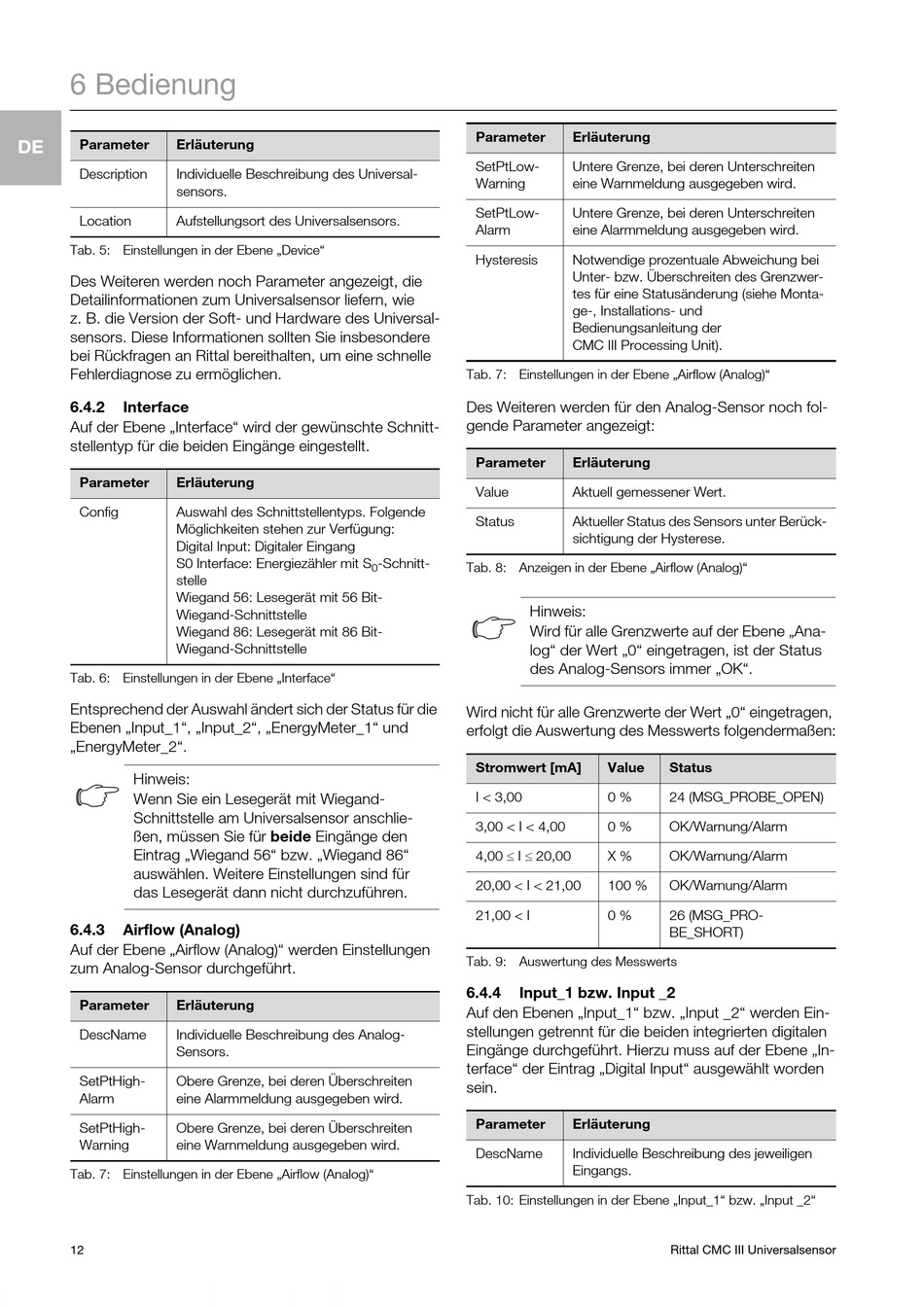

6 Bedienung
DE Parameter Erläuterung
Description Individuelle Beschreibung des Universal-
sensors.
Location Aufstellungsort des Universalsensors.
Tab. 5: Einstellungen in der Ebene „Device"
Des Weiteren werden noch Parameter angezeigt, die
Detailinformationen zum Universalsensor liefern, wie
z. B. die Version der Soft- und Hardware des Universal-
sensors. Diese Informationen sollten Sie insbesondere
bei Rückfragen an Rittal bereithalten, um eine schnelle
Fehlerdiagnose zu ermöglichen.
6.4.2

Interface

Auf der Ebene „Interface" wird der gewünschte Schnitt-
stellentyp für die beiden Eingänge eingestellt.
Parameter Erläuterung
Config Auswahl des Schnittstellentyps. Folgende
Möglichkeiten stehen zur Verfügung:
Digital Input: Digitaler Eingang
S0 Interface: Energiezähler mit S
stelle
Wiegand 56: Lesegerät mit 56 Bit-
Wiegand-Schnittstelle
Wiegand 86: Lesegerät mit 86 Bit-
Wiegand-Schnittstelle
Tab. 6: Einstellungen in der Ebene „Interface"
Entsprechend der Auswahl ändert sich der Status für die
Ebenen „Input_1", „Input_2", „EnergyMeter_1" und
„EnergyMeter_2".
Hinweis:
Wenn Sie ein Lesegerät mit Wiegand-
Schnittstelle am Universalsensor anschlie-
ßen, müssen Sie für beide Eingänge den
Eintrag „Wiegand 56" bzw. „Wiegand 86"
auswählen. Weitere Einstellungen sind für
das Lesegerät dann nicht durchzuführen.
6.4.3

Airflow (Analog)

Auf der Ebene „Airflow (Analog)" werden Einstellungen
zum Analog-Sensor durchgeführt.
Parameter Erläuterung
DescName Individuelle Beschreibung des Analog-
Sensors.
SetPtHigh- Obere Grenze, bei deren Überschreiten
Alarm eine Alarmmeldung ausgegeben wird.
SetPtHigh- Obere Grenze, bei deren Überschreiten
Warning eine Warnmeldung ausgegeben wird.
Tab. 7: Einstellungen in der Ebene „Airflow (Analog)"
12
Parameter
SetPtLow-
Warning
SetPtLow-
Alarm
Hysteresis
Tab. 7: Einstellungen in der Ebene „Airflow (Analog)"
Des Weiteren werden für den Analog-Sensor noch fol-
gende Parameter angezeigt:
Parameter
Value
Status
-Schnitt-
Tab. 8: Anzeigen in der Ebene „Airflow (Analog)"
0
Hinweis:
Wird für alle Grenzwerte auf der Ebene „Ana-
log" der Wert „0" eingetragen, ist der Status
des Analog-Sensors immer „OK".
Wird nicht für alle Grenzwerte der Wert „0" eingetragen,
erfolgt die Auswertung des Messwerts folgendermaßen:
Stromwert [mA]
I < 3,00
3,00 < I < 4,00
4,00 I 20,00
20,00 < I < 21,00
21,00 < I
Tab. 9: Auswertung des Messwerts
6.4.4

Input_1 bzw. Input _2

Auf den Ebenen „Input_1" bzw. „Input _2" werden Ein-
stellungen getrennt für die beiden integrierten digitalen
Eingänge durchgeführt. Hierzu muss auf der Ebene „In-
terface" der Eintrag „Digital Input" ausgewählt worden
sein.
Parameter
DescName
Tab. 10: Einstellungen in der Ebene „Input_1" bzw. „Input _2"
Erläuterung
Untere Grenze, bei deren Unterschreiten
eine Warnmeldung ausgegeben wird.
Untere Grenze, bei deren Unterschreiten
eine Alarmmeldung ausgegeben wird.
Notwendige prozentuale Abweichung bei
Unter- bzw. Überschreiten des Grenzwer-
tes für eine Statusänderung (siehe Monta-
ge-, Installations- und
Bedienungsanleitung der
CMC III Processing Unit).
Erläuterung
Aktuell gemessener Wert.
Aktueller Status des Sensors unter Berück-
sichtigung der Hysterese.
Value Status
0 % 24 (MSG_PROBE_OPEN)
0 % OK/Warnung/Alarm
X % OK/Warnung/Alarm
100 % OK/Warnung/Alarm
0 % 26 (MSG_PRO-
BE_SHORT)
Erläuterung
Individuelle Beschreibung des jeweiligen
Eingangs.
Rittal CMC III Universalsensor
