Motorwelle
Die Funktion „Motorwelle" erkennt, ob es zu Spannungsüberschlägen durch das Schmierfett der Lager
kommt, wodurch die Motorlager beschädigt werden können. Die Messung erfordert eine Verbindung zur
sich drehenden Welle des Motors. Für diese Messung sind Bürsten als Zubehör im Lieferumfang
enthalten. Alternativ können Sie einen Litzendraht-Tastkopf verwenden. Fluke empfiehlt den
Spannungstastkopf VP410 10:1. Siehe
Aus Sicherheitsgründen ist der Motor zu stoppen.
Einrichtung:
1. Entfernen Sie die schwarze Schutzkappe und die schwarze Isolierhülse von der Messspitze.
2. Bringen Sie die Bürste an das Oberteil des Spannungstastkopfs an.
3. Sichern Sie mithilfe der Schraube die Bürste am Tastkopf.
4. Setzen Sie den Tastkopf in den magnetischen Tastkopfhalter ein. Verlängern Sie den Tastkopfhalter
mit der mitgelieferten zweiteiligen Verlängerungsstange.
Halten Sie den Tastkopf mithilfe des Tastkopfhalters in einer festen Position, damit die Bürste in
gutem Kontakt mit der Motorwelle bleibt.
5. Vergewissern Sie sich vor der Messung, dass ein guter elektrischer Kontakt mit der Welle hergestellt
werden kann.

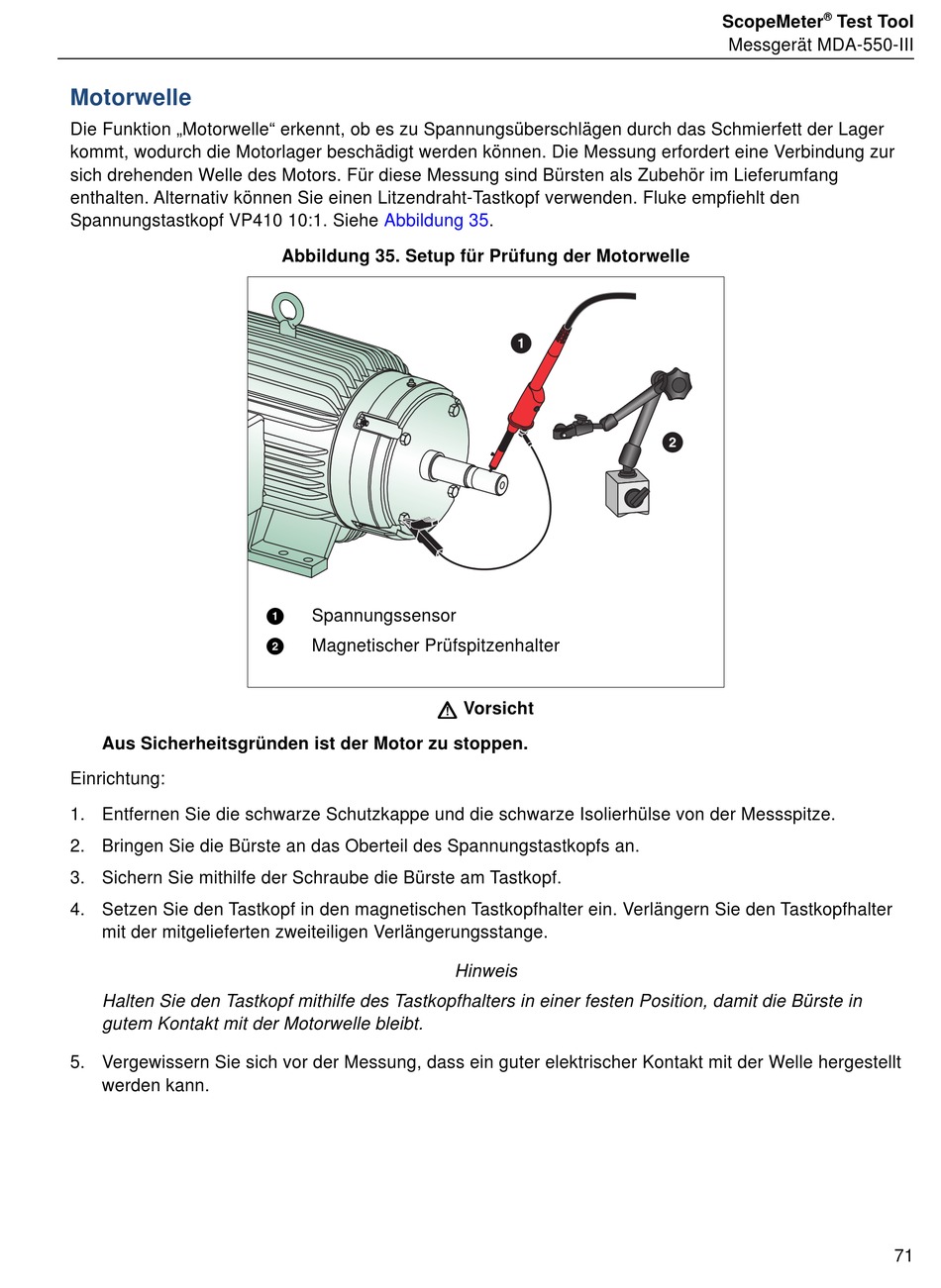

Abbildung
Abbildung 35. Setup für Prüfung der Motorwelle
Spannungssensor
Magnetischer Prüfspitzenhalter
W Vorsicht
35.
A
Hinweis
®
ScopeMeter
Test Tool
Messgerät MDA-550-III
B
