Motor Input (Motor Eingang)
Mithilfe dieser Funktionen können Sie die Zustände am Motoreingang überprüfen. Die Messungen
sind die gleichen wie bei „Drive Output" (Frequenzumrichter Ausgang) und werden für die Ermittlung
des Einflusses des Kabels verwendet. Eine unsachgemäße Verdrahtung zwischen Antrieb und Motor
kann zu Problemen aufgrund von schlechten Kontakten, Spannungsabfällen und Reflexionen führen,
die wiederum zu einem schlechteren Betriebsverhalten des Motors oder Schäden am Motor führen
können. Die Messungen werden separat gespeichert, wenn Sie Save to Report (In Bericht speichern)
auswählen.
Motorwellenspannung
Mithilfe dieser Funktion können Sie erkennen, ob Überschlagströme durch Schmierfett an den Lagern
auftreten, die zu Beschädigungen der Motorlager führen können. Diese Probleme können durch hohe
elektrische Spannungen an der Welle aufgrund einer hohen Schaltfrequenz der Hochspannung am
Ausgang der Antriebssteuerung verursacht werden. Die Spannung an der sich drehenden Welle wird
mithilfe einer Bürste an der Spitze des Tastkopfs gemessen.
Nachdem Sie das Menüelement der gewünschten Messung markiert haben, drücken Sie
um die jeweilige Messung aufzurufen.
Einige Messungen verfügen über ein weiteres Untermenü, um die Messmethode auszuwählen. Bei
Spannungs- und Strommessungen am Eingang des Motorantriebs müssen Sie beispielsweise auswählen,
ob die Messung zwischen 2 Phasen oder zwischen Phase und Erde erfolgt.
Nach erfolgter Auswahl zeigt ein Anschlussschaltbild, wie die Spannungstastköpfe und Stromzangen
anzuschließen sind. Siehe
Drücken Sie E oder 4 (NEXT) (Weiter), um die tatsächliche Messung anzuzeigen.
Abbildung
34.

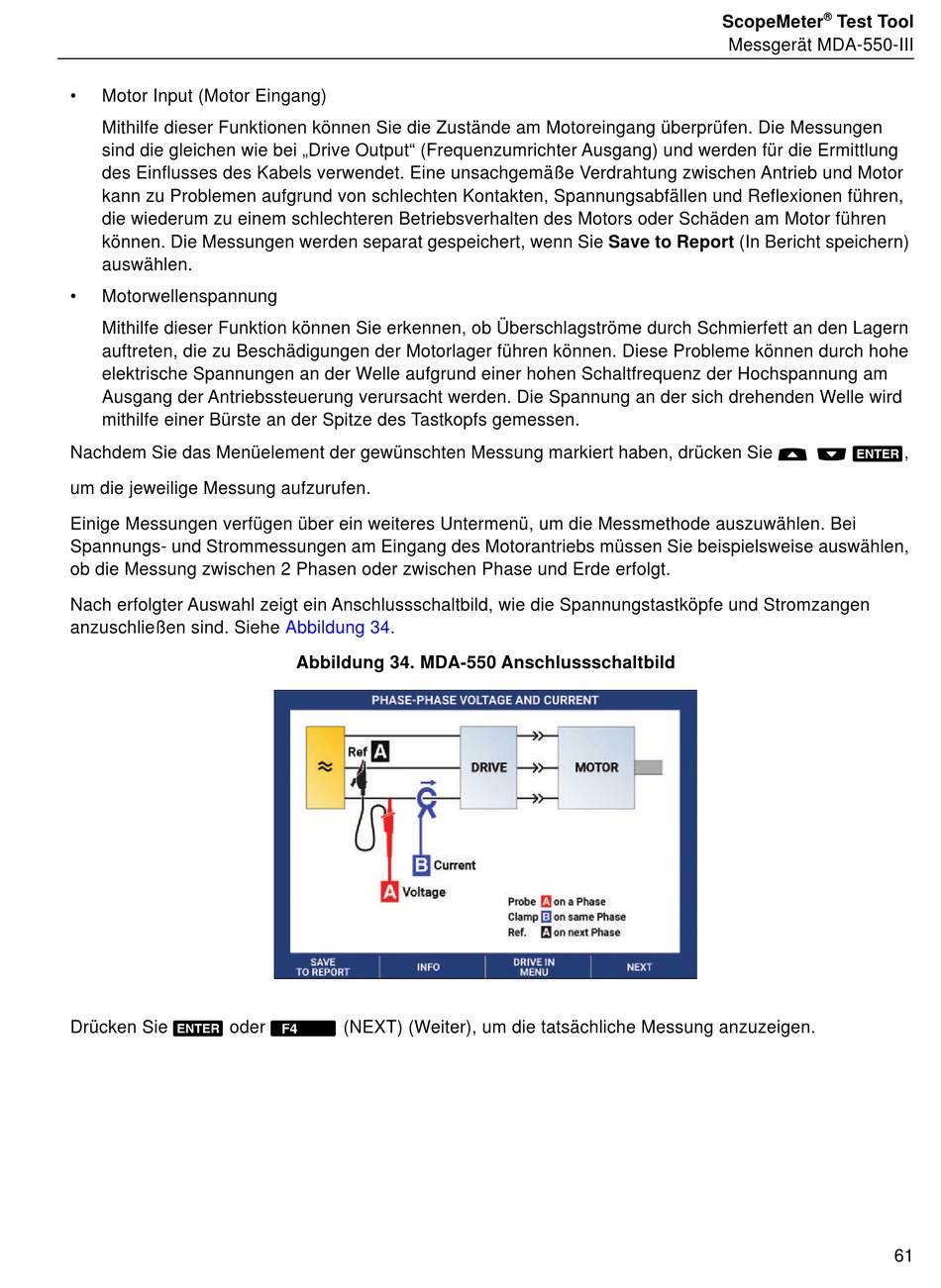

Abbildung 34. MDA-550 Anschlussschaltbild
®
ScopeMeter
Test Tool
Messgerät MDA-550-III
h i
E,
61
