Powerplus POWDP7010 Bersetzung Der Originalbetriebsanleitung
Verwandte Anleitungen für Powerplus POWDP7010
Inhaltszusammenfassung für Powerplus POWDP7010
- Seite 1 POWDP7010 STAPLER/NAILER · · · · · · · · · · · · · · · · · · NAGEL-/NIETAPPARAAT - AGRAFEUSE/CLOUEUSE - TACKER/NÄGLER GRAPADORA/CLAVADORA - CUCITRICE/CHIODATRICE...
- Seite 3 POWDP7010 Fig. A Copyright © VARO www.varo.be...
- Seite 4 POWDP7010 Copyright © VARO www.varo.be...
- Seite 5 POWDP7010 Fig 1. Green Copyright © VARO www.varo.be...
- Seite 6 POWDP7010 Fig 2 Fig 3 Copyright © VARO www.varo.be...
- Seite 7 POWDP7010 Fig 4 Copyright © VARO www.varo.be...
- Seite 8 POWDP7010 Fig 5 Fig 6 Copyright © VARO www.varo.be...
- Seite 44 POWDP7010 EINSATZBEREICH ................3 BESCHREIBUNG DER TEILE (ABB. A) ..........3 VERZEICHNIS DES VERPACKUNGSINHALTS ........ 3 ERKLÄRUNG DER SYMBOLE ............4 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE..............4 Arbeitsplatz ........................4 Elektrische Sicherheit ....................4 Sicherheit von Personen ..................... 5 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten ......5 Wartung ........................
- Seite 45 POWDP7010 GARANTIE ..................11 UMWELT ................... 12 KONFORMITÄTSERKLÄRUNG ............13 Copyright © 2024 VARO www.varo.be Seite...
-
Seite 46: Einsatzbereich

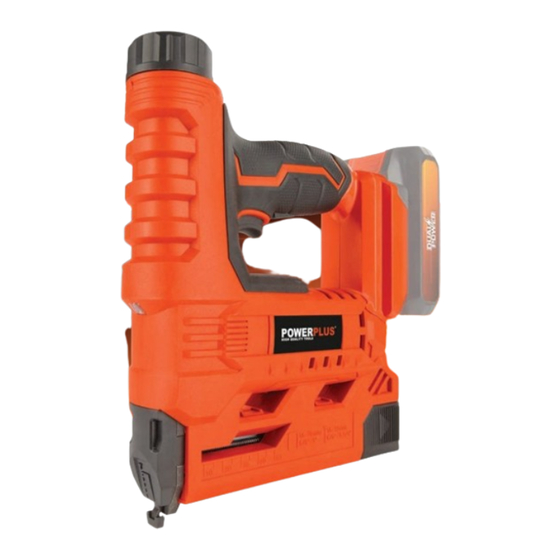

POWDP7010 KOMBIPISTOLE NAGLER/TACKER 20 V (OHNE AKKU) POWDP7010 EINSATZBEREICH Das Gerät dient zum Befestigen von Holz, Maschendraht, Filz, Film, Karton, Gewebe an Holz oder ähnlichen Materialien. Ein anderweitiger Einsatz des Geräts ist nicht zulässig! Nicht für den professionellen Einsatz geeignet. -
Seite 47: Erklärung Der Symbole
POWDP7010 ERKLÄRUNG DER SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet: Übereinstimmung mit den Warnhinweis: jeweils maßgeblichen Verletzungsgefahr und Gefahr Anforderungen der EU- der Beschädigung des Geräts. Richtlinie(n). Klasse II - Doppelisolierung - Anweisungen vor dem Es wird kein geerdeter Stecker Gebrauch des Geräts genau... -
Seite 48: Sicherheit Von Personen
POWDP7010 ▪ Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags. ▪ Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. -
Seite 49: Wartung
POWDP7010 Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. ▪ Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. -
Seite 50: Den Akku Laden Und Einsetzen Oder Herausnehmen
POWDP7010 ▪ Kurzschluss vermeiden. Wenn durch ein metallenes Objekt der Pluspol (+) und der Minuspol (-) des Akkus direkt oder zufällig miteinander verbunden werden, wird der Akku kurzgeschlossen. Die durch diesen starken Kurzschlussstrom entstehende Hitze kann zu einem Zerbrechen der Ummantelung oder zu einem Brand führen. -
Seite 51: Akku Herausnehmen / Einsetzen (Abb. 2)
POWDP7010 Das Ladegerät und den Akkupack innen außerhalb der Reichweite von Kindern aufbewahren. HINWEIS: Falls der Akku nach dem Dauerbetrieb im Werkzeug heiß wird, lassen Sie ihn vor dem Laden auf Raumtemperatur abkühlen. Dadurch wird die Lebensdauer Ihrer Akkus verlängert. -
Seite 52: Klammern/Nägel Einlegen (Abb. 4)
POWDP7010 Klammern/Nägel einlegen (Abb. 4) ▪ Auf beiden Seiten auf den Magazinfreigabeknopf (a) drücken und das Magazin (b) herausziehen. ▪ Eine Klammer-/Nagelreihe (c) in den Schlitz (d)hinter dem Nasenstück einlegen. ▪ Die Klammern/Nägel vorsichtig in den Schlitz gemäß der Markierung (e) an der Nase anbringen. -
Seite 53: Technische Daten
POWDP7010 TECHNISCHE DATEN Nennspannung 20 V Schlagzahl 30 / min Größe Klammern/Nägel 15-25 mm / 15-32 mm Eintriebskraft Einstellbar Motor Bürstenmotor GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) Schalldruckpegel LpA 75 dB(A) Schallleistungspegel LwA 86 dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein... - Seite 54 Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind. ▪ Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden. ▪ Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90 ▪...
- Seite 55 POWDP7010 UMWELT Das Symbol mit der durchgestrichenen Mülltonne bedeutet, dass Elektro und Elektronikgeräte nicht zusammen mit dem Hausmüll entsorgt werden dürfen. Verbraucher sind gesetzlich dazu verpflichtet, Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt.
-
Seite 56: Konformitätserklärung
POWDP7010 KONFORMITÄTSERKLÄRUNG Hiermit erklären wir, VARO – Vic. Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, nur, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: Kombipistole Nagler/Tacker 20 V – Akkubetrieben Marke: PowerPlus Modell-Nr.: POWDP7010 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien/Verordnungen auf der Grundlage der harmonisierten EU- Normen entspricht. - Seite 236 DISCOVER THE ENTIRE PRODUCT RANGE AT WWW.DUAL-POWER.COM WWW.VARO.COM DESIGNED AND MARKETED BY VARO VARO - VIC. VAN ROMPUY nv JOSEPH VAN INSTRAAT 9 - 2500 LIER - BELGIUM ©copyright by varo...
