Verdrahtungsverfahren
Schritt 1: Crimpen Sie eine RJ45-Klemme mit einer Crimpzange für RJ45, und führen Sie
das Kommunikationskabel durch den wasserdichten Steckverbinder. Crimpen Sie
dann eine weitere RJ45-Klemme. Achten Sie auf die Pin-Reihenfolge von RJ45.
Wenn Sie einen Zähler anschließen, crimpen Sie nur eine RJ45-Klemme.
Schritt 2: Entfernen Sie die Klemmenkappe des CT/Zähler-Anschlusses.
1
2
Für den Anschluss des Zählers wird nur eine RJ45-Klemme gecrimpt.

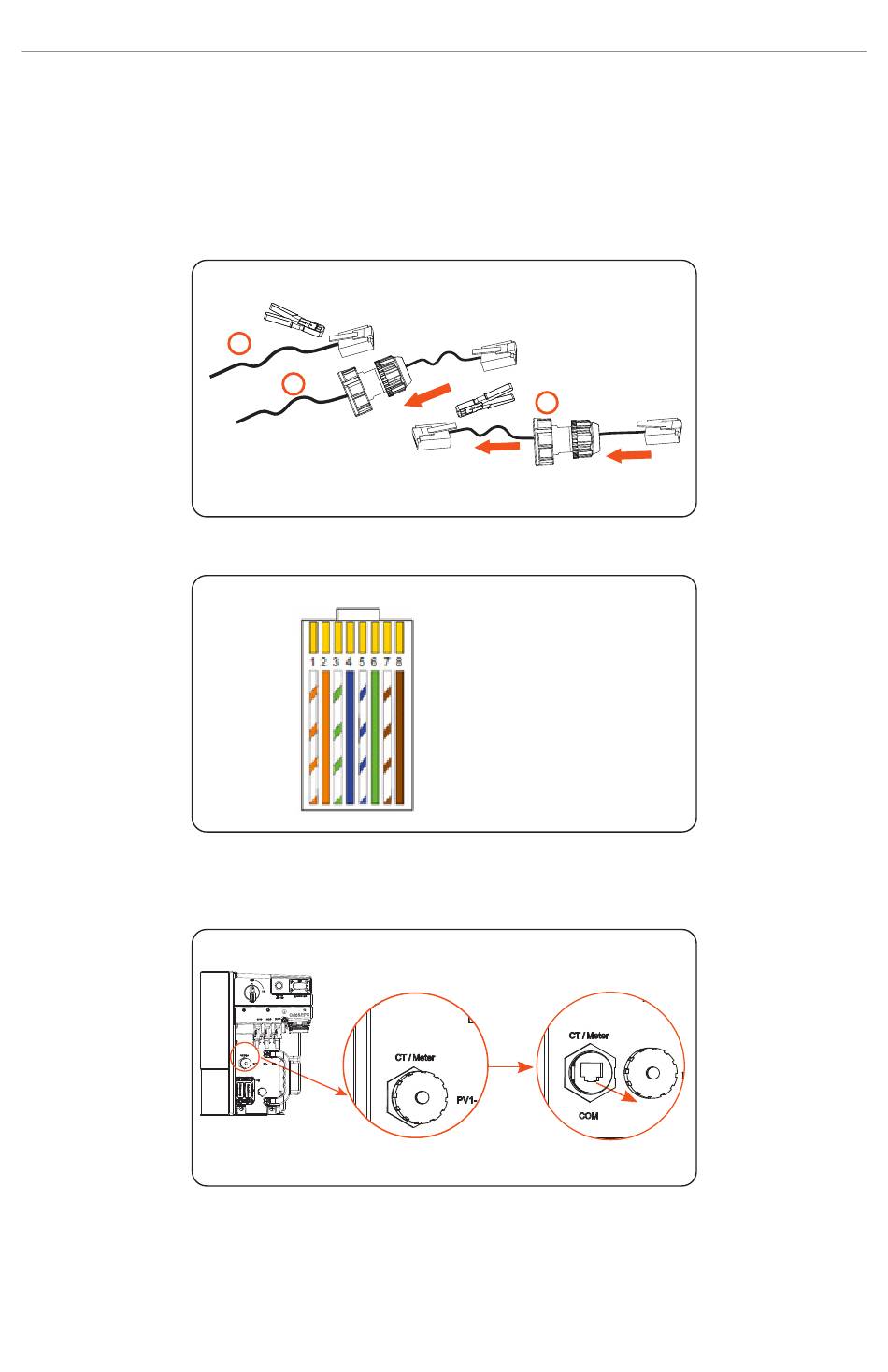

Abbildung 7-43 Crimpen von RJ45-Klemmen
Abbildung 7-44 Pin-Reihenfolge der RJ45-Klemme
Abbildung 7-45 Die Klemmenkappe entfernen
B
B
3
A
1) Weiß mit orangen Streifen
2) Orange
3) Weiß mit grünen Streifen
4) Blau
5) Weiß mit blauen Streifen
6) Grün
7) Weiß mit braunen Streifen
8) Braun
Elektrischer Anschluss
B
117
