DC- Prozess-Signale 0/4-20 mA, 0-1V bis 0-200V
AC echt RMS Signalen bis 280V
Pt-100 und Thermoelemente J, K, T, E, N
Serielle Eingänge RS232, RS485
48 Balkensegmente und 5-stellige Digitalanzeige
Freie Anzeigenzuordnung zum Messsignal
244mm Balkenlänge, Skala 0-100%
Drei Balken oder zwei Balken und zwei Set Points
Set Point Relais oder Transistoren
Versorgung 24VDC oder 115/230VAC Netz
DIN Gehäuse
Balkenanzeige OCB778 mit 48 Segmenten in zwei oder drei Balken
und einer 5-stelligen Digitalanzeige ist zum Anschluss an analoge und digitale Signale bestimmt. Das
Gerät ist über die Tastatur frei programmierbar und ermöglicht setzen von zwei Kontroll-Set Points mit
Transistor- oder Relais Ausgängen. Die Digitalanzeige mit wählbarem Dezimalpunkt ermöglicht hohe
Auflösung des zu messenden Signals. Im Messmodus zeigt sie das parametrisierte Eingangssignal, im
Programmiermodus die Parameter.
Das Gerät ist sowohl für analoge als auch digitale Signale bestimmt. Die Wahl erfolgt im Menu und
ermöglicht die Messung von DC oder AC Prozesssignalen, Pt-100 Thermometer, Thermoelementen mit
oder ohne Kompensation sowie von seriellen Schnittstellen RS232 und RS485.
Skalierung der beiden Anzeigen beinhaltet freie Zuordnung des Eingangssignals zum Anzeigewert. Die
Digitalanzeige und der Balken werden unabhängig voneinander parametrisiert.
Zwei Set Point mit Hysteresis können im Gesamtbereich -9999 bis 99999 gesetzt werden. Die werden
als Open Collector NPN Transistoren oder zwei mechanische Relais ausgeführt.
Digitalfilter kalkuliert den Durchschnittswert aus mehreren Messungen bevor sie am Display dargestellt
werden. Der Filter ist für verrauschte Signale bestimmt und kann OFF, 1, 2.....99 gewählt werden.
Tara Funktion wird mit Taster SET aktiviert und setzt die beiden Displays auf den, im Menu Set Lo
gewählten, Wert. Der Tarawert bleibt auch beim ausgeschalteten Gerät gespeichert.
Intensität der beiden Anzeigen kann von 1% bis 100% gewählt werden.
Rundung der letzten Stelle der Digitalanzeige für 1, 2, 5 und 0 gesetzt werden. Mit Count 1
inkrementiert das Display 1,2,3... 9. Mit Count 2 werden gerade Zahlen gezählt, mit Count 5
inkrementiert das Display 0 oder 5. Mit 0 zeigt die letzte Stelle dauernd 0.
OCB778 ist im DIN-Gehäuse 288 x 96mm untergebracht und mit 24VDC oder 230VAC versorgt. Alle
Anschlüsse sind über steckbare Schraubklemmen an der Rückwand ausgeführt.

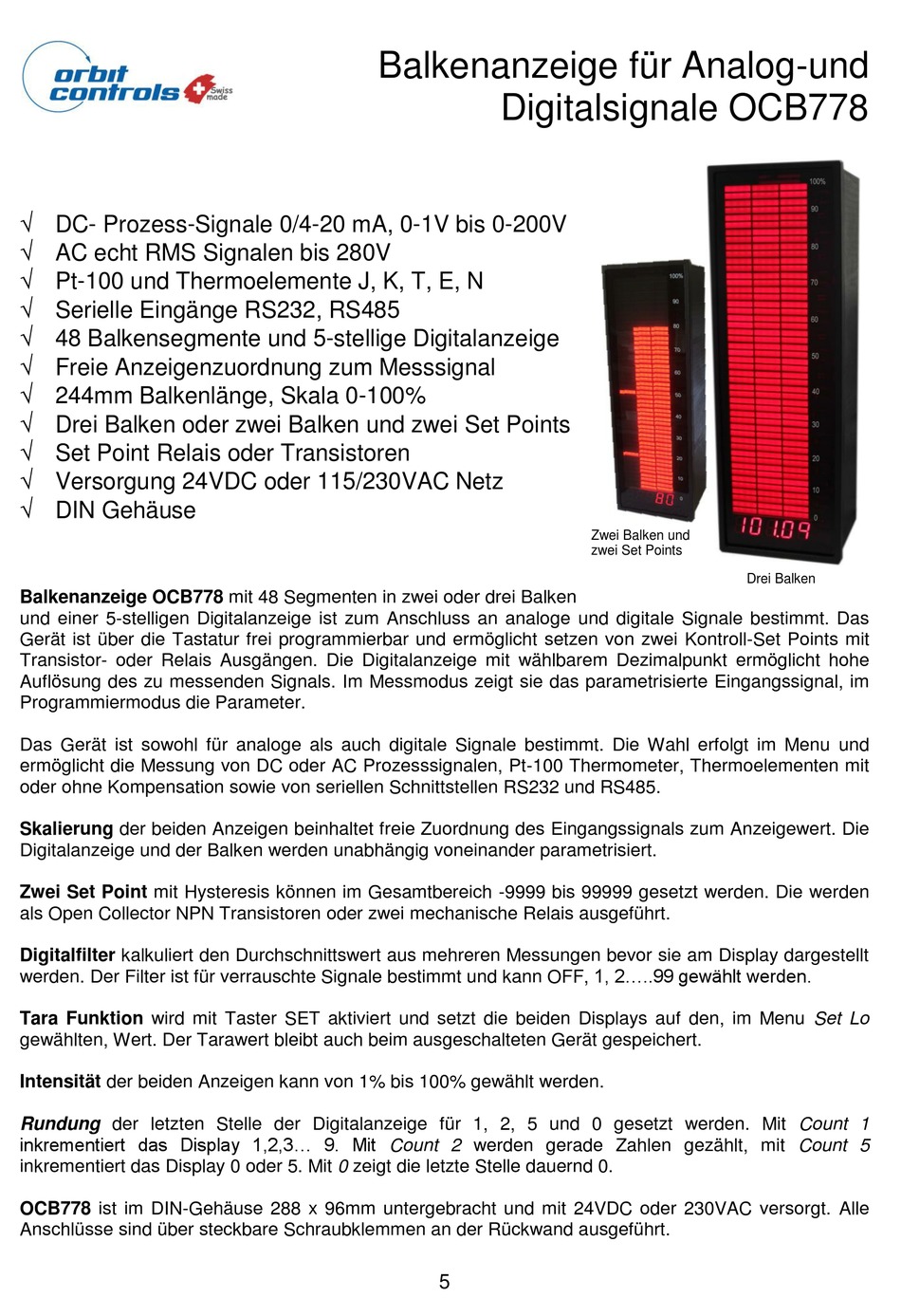

Balkenanzeige für Analog-und
Digitalsignale OCB778
5
Zwei Balken und
zwei Set Points
Drei Balken
