BURST TEST und EMPFOHLENE SCHALTUNG
Tester:
E.U.T.:
Testkonditionen
Gemäß:
Burst in die Antenne Zone 2
Burst
Testkonditionen
Die Versorgungs- und die Signalleitung werden zusammen in der Zone 2 geführt und mit Antenne
getestet. Der Anschluss 1 des Messgerätes ist mit dem Kabelschirm auf System GND gelegt.

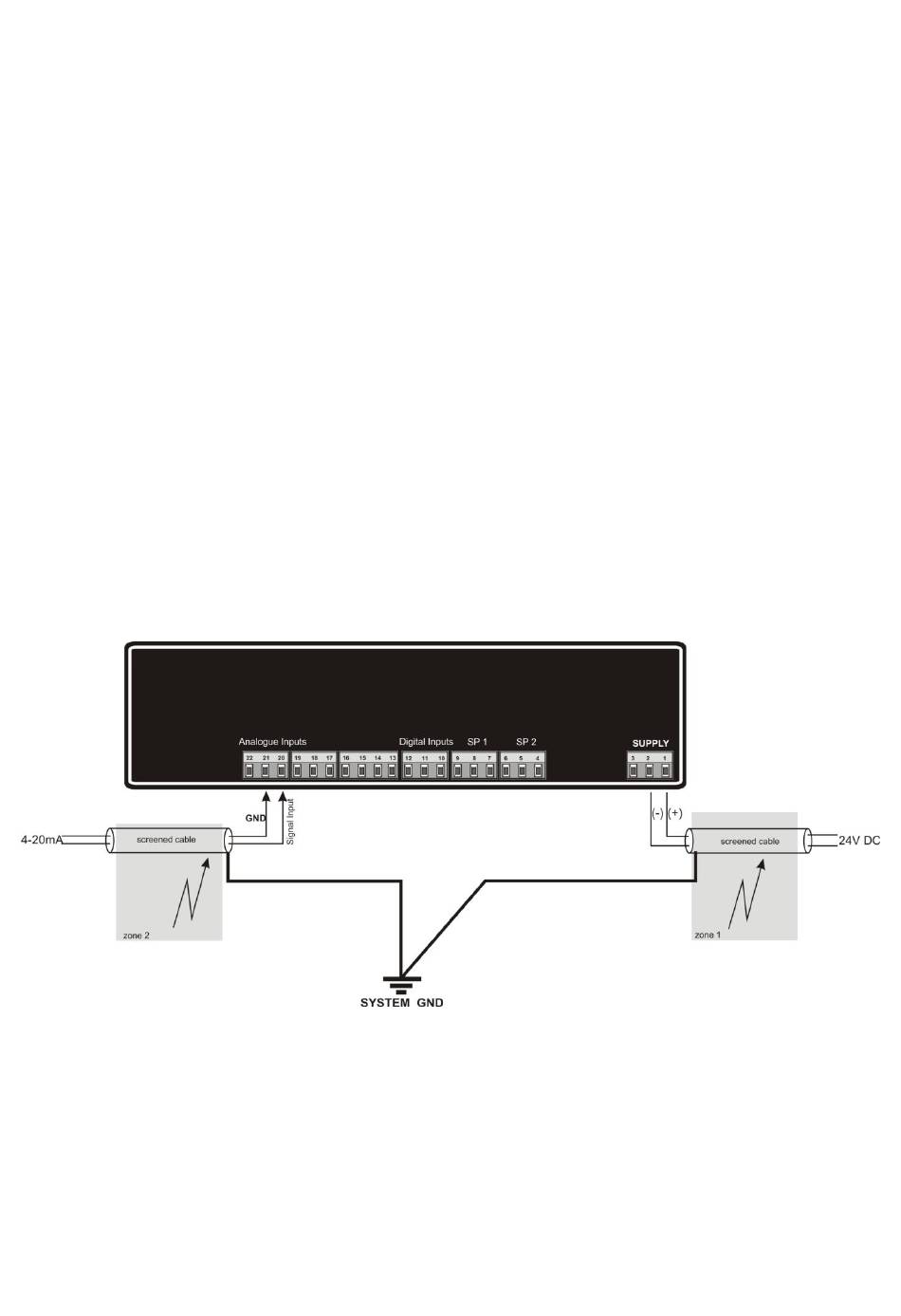

Test Setup
Test Resultate
Zone 1:
Digital Display und Bargraph ohne Änderungen
Zone 2:
Digital Display und Bargraph ohne Änderungen
Techniker:
S. Batinic
EM Tester Typ UCS 500M2, SN: 0499-41
OCB778, SN: 20151015-1, Versorgung 24VDC
OCB778, SN: 20151015-2, Versorgung 230VAC
Eingang:
4-20mA
Display:
0-100.00
Bargraph:
0-100%
Zone 1
Geräte mit AC-Versorgung
IEC 61000-4-4 level 3
EN 50052-2 generic
Geräte mit DC-Versorgung
Spannung 2500V,
Zone 2
Geräte mit DC-Versorgung
15. Oktober 2015
2000V
2000V
f = 5 kHz
fr = 300 ms
td = 15 ms
Einkopplung +/-
10
