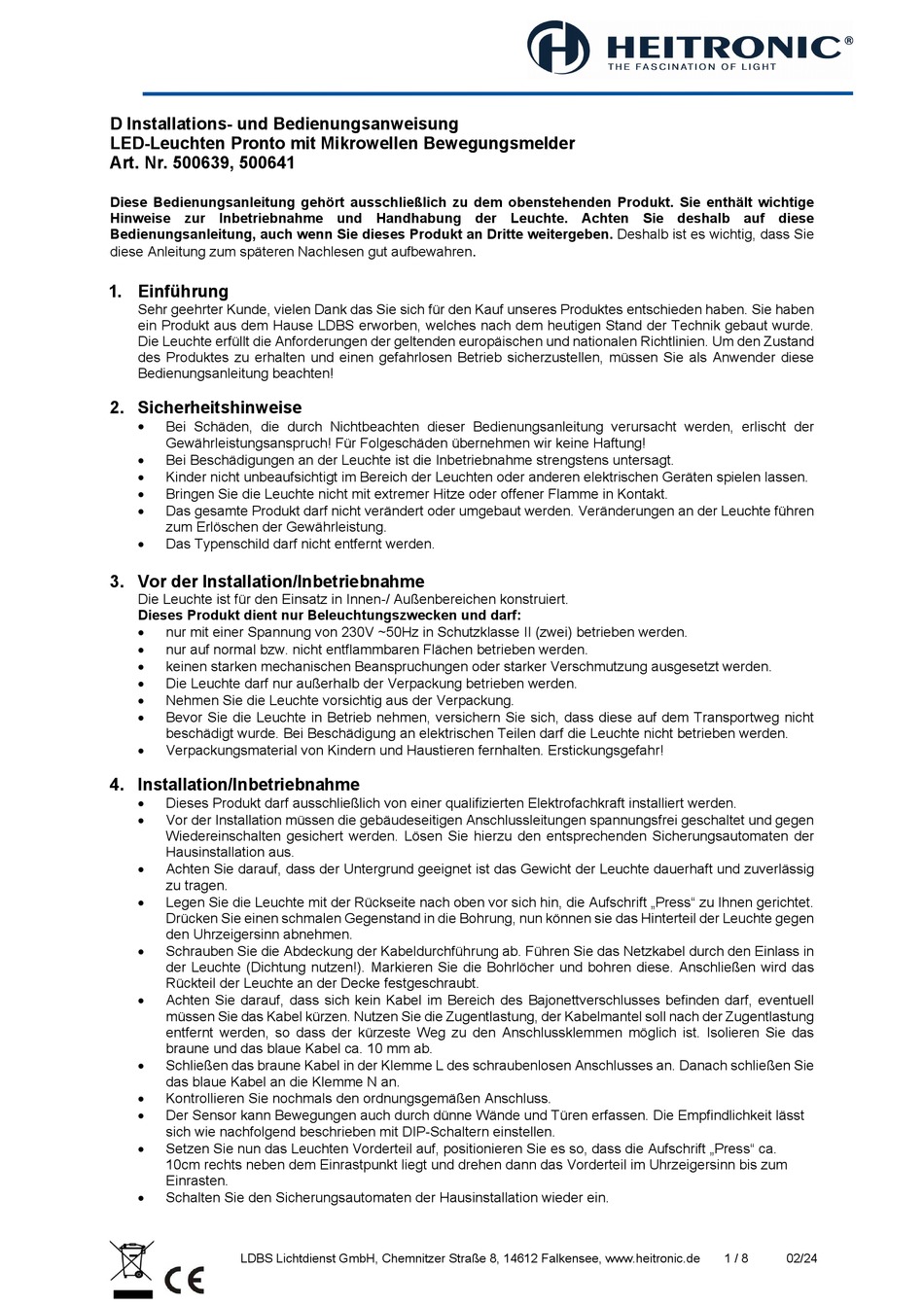

D Installations- und Bedienungsanweisung

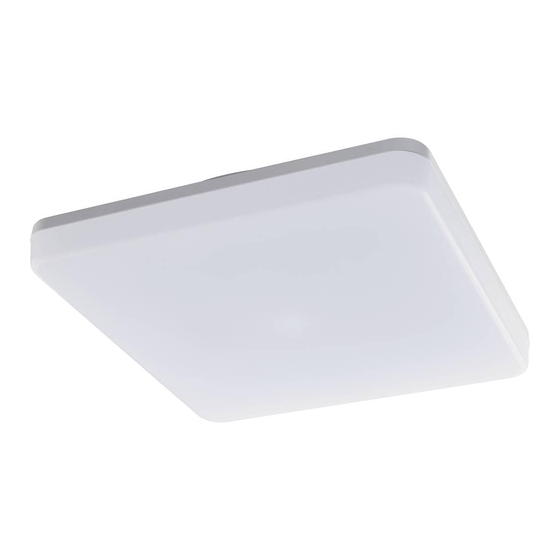

LED-Leuchten Pronto mit Mikrowellen Bewegungsmelder
Art. Nr. 500639, 500641
Diese Bedienungsanleitung gehört ausschließlich zu dem obenstehenden Produkt. Sie enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung der Leuchte. Achten Sie deshalb auf diese
Bedienungsanleitung, auch wenn Sie dieses Produkt an Dritte weitergeben. Deshalb ist es wichtig, dass Sie
diese Anleitung zum späteren Nachlesen gut aufbewahren
. Einführung
Sehr geehrter Kunde, vielen Dank das Sie sich für den Kauf unseres Produktes entschieden haben. Sie haben
ein Produkt aus dem Hause LDBS erworben, welches nach dem heutigen Stand der Technik gebaut wurde.
Die Leuchte erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Um den Zustand
des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten!
. Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der
Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Bei Beschädigungen an der Leuchte ist die Inbetriebnahme strengstens untersagt.

Kinder nicht unbeaufsichtigt im Bereich der Leuchten oder anderen elektrischen Geräten spielen lassen.

Bringen Sie die Leuchte nicht mit extremer Hitze oder offener Flamme in Kontakt.

Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen an der Leuchte führen
zum Erlöschen der Gewährleistung.

Das Typenschild darf nicht entfernt werden.
. Vor der Installation/Inbetriebnahme
Die Leuchte ist für den Einsatz in Innen-/ Außenbereichen konstruiert.
Dieses Produkt dient nur Beleuchtungszwecken und darf:

nur mit einer Spannung von 230V ~50Hz in Schutzklasse II (zwei) betrieben werden.

nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.

keinen starken mechanischen Beanspruchungen oder starker Verschmutzung ausgesetzt werden.

Die Leuchte darf nur außerhalb der Verpackung betrieben werden.

Nehmen Sie die Leuchte vorsichtig aus der Verpackung.

Bevor Sie die Leuchte in Betrieb nehmen, versichern Sie sich, dass diese auf dem Transportweg nicht
beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf die Leuchte nicht betrieben werden.

Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!
. Installation/Inbetriebnahme

Dieses Produkt darf ausschließlich von einer qualifizierten Elektrofachkraft installiert werden.

Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und gegen
Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden Sicherungsautomaten der
Hausinstallation aus.

Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht der Leuchte dauerhaft und zuverlässig
zu tragen.

Legen Sie die Leuchte mit der Rückseite nach oben vor sich hin, die Aufschrift „Press" zu Ihnen gerichtet.
Drücken Sie einen schmalen Gegenstand in die Bohrung, nun können sie das Hinterteil der Leuchte gegen
den Uhrzeigersinn abnehmen.

Schrauben Sie die Abdeckung der Kabeldurchführung ab. Führen Sie das Netzkabel durch den Einlass in
der Leuchte (Dichtung nutzen!). Markieren Sie die Bohrlöcher und bohren diese. Anschließen wird das
Rückteil der Leuchte an der Decke festgeschraubt.

Achten Sie darauf, dass sich kein Kabel im Bereich des Bajonettverschlusses befinden darf, eventuell
müssen Sie das Kabel kürzen. Nutzen Sie die Zugentlastung, der Kabelmantel soll nach der Zugentlastung
entfernt werden, so dass der kürzeste Weg zu den Anschlussklemmen möglich ist. Isolieren Sie das
braune und das blaue Kabel ca. 10 mm ab.

Schließen das braune Kabel in der Klemme L des schraubenlosen Anschlusses an. Danach schließen Sie
das blaue Kabel an die Klemme N an.

Kontrollieren Sie nochmals den ordnungsgemäßen Anschluss.

Der Sensor kann Bewegungen auch durch dünne Wände und Türen erfassen. Die Empfindlichkeit lässt
sich wie nachfolgend beschrieben mit DIP-Schaltern einstellen.

Setzen Sie nun das Leuchten Vorderteil auf, positionieren Sie es so, dass die Aufschrift „Press" ca.
10cm rechts neben dem Einrastpunkt liegt und drehen dann das Vorderteil im Uhrzeigersinn bis zum
Einrasten.

Schalten Sie den Sicherungsautomaten der Hausinstallation wieder ein.
LDBS Lichtdienst GmbH, Chemnitzer Straße 8, 14612 Falkensee, www.heitronic.de
.
1 / 8 02/24
