Anschluss

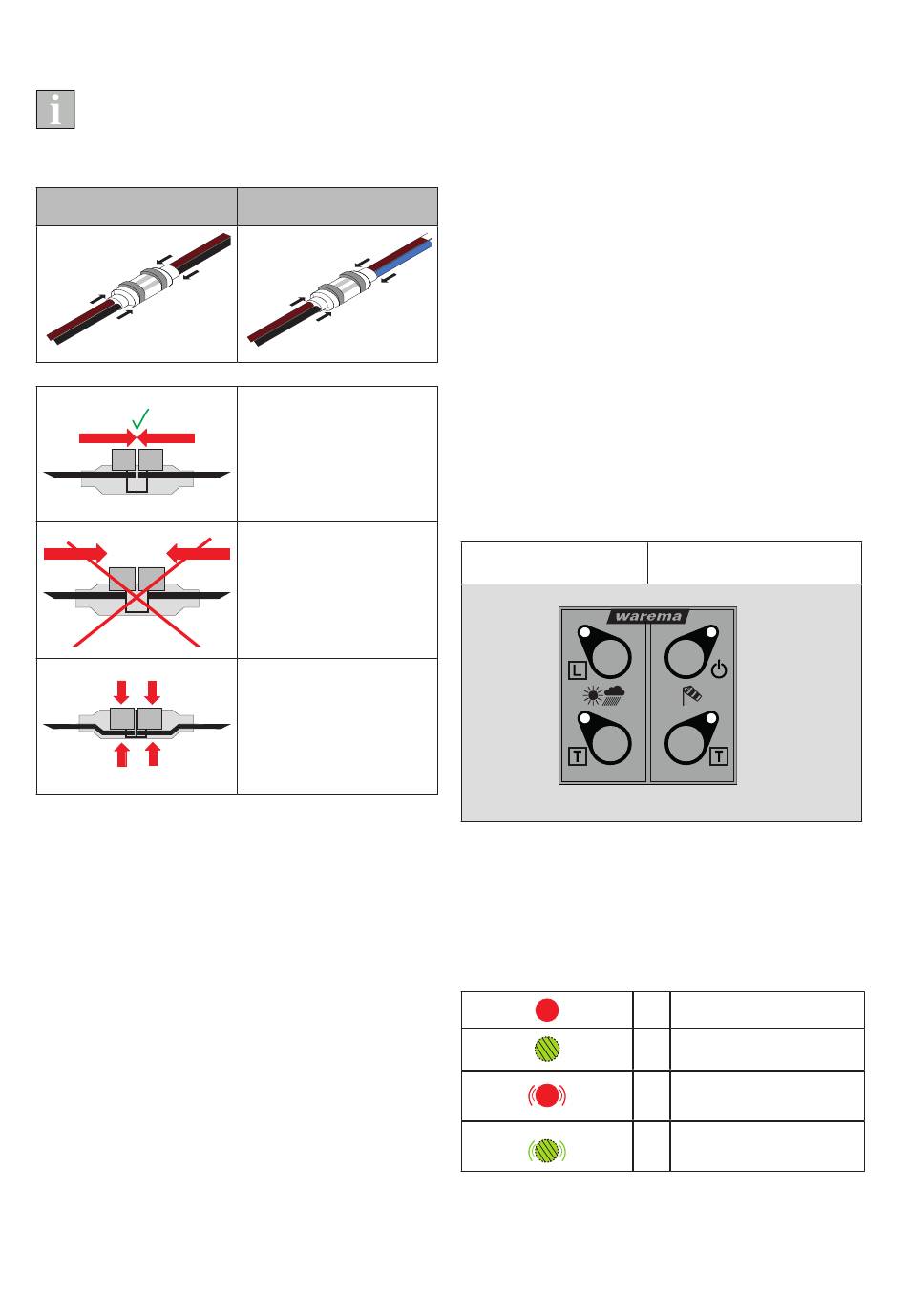

Der WMS Sensor IS3 wird über einen Schneid-Klemmver-
binder angeschlossen.
Der Verbinder kann nur einmal eingesetzt werden!
Beim Einstecken der Adern darauf achten, dass
die Farben nicht vertauscht werden, damit die
Funktion gegeben ist.
Schneid-Klemmverbinder
Adern braun, schwarz
br
sw
br
sw
Inbetriebnahme bei vorkonfigurierten
Komponenten
Schalten Sie die Stromversorgung der Sonnenschutz-
anlage ein.
Prüfen Sie die Funktion des Sensors bei ausgefahrener
Markise durch Rütteln am Standprofil.
Die Markise fährt ein und die Bedienung bleibt für die
Dauer von 10 min gesperrt.
Die Anlage ist jetzt betriebsbereit.
2
Technische Änderungen behalten wir uns vor
Schneid-Klemmverbinder
Adern braun, blau
br
bl
br
sw
Adern bis zum An-
schlag in den Verbin-
der einführen! Farben
beachten!
RICHTIG
FALSCH
Mit Hilfsmittel, z. B.
Wasserpumpenzange,
die beiden Betätigungs-
hebel des Verbinders
bündig einpressen!
Inbetriebnahme mit dem WMS Toolkit bei
Nachrüstung bzw. Ersatz
Ist der WMS Sensor IS3 noch nicht werksseitig auf den
WMS Motor eingelernt (Nachrüstung, Ersatzteil etc.) muss
die Inbetriebnahme mithilfe der kostenfreien WMS toolkit
Software durchgeführt werden. Hierzu wird zwingend ein
WMS Stick (Art.-Nr. 1002775) benötigt.
Gehen Sie wie im Softwarehandbuch des WMS Toolkit
beschrieben vor
Prüfen Sie die Funktion des WMS Sensors IS3 bei aus-
gefahrener Markise durch Rütteln am Standprofil
Die Anlage ist jetzt betriebsbereit.
Inbetriebnahme weiterer Komponenten
Der WMS Sensor IS3 ist mit zwei Funkmodulen ausgerüs-
tet. Ein Funkmodul kommuniziert mit dem Sensor Wind,
das andere mit der Wetterstation (Sonne/Niederschlag).
So können Sie neben Ihrer Markise auch weitere Produk-
te durch die Sonne-/Niederschlagsfunktion des Sensors
schützen lassen. Beispielsweise Raffstoren bei Sonnenein-
strahlung tieffahren etc.
Nehmen Sie den Sensor hierfür über die WMS studio
Software (Software-Handbuch Art.-Nr. 890396) in
Betrieb.
Bedienelemente und Anzeigen
Funkmodul
Wetterstation
③ L-Taste
④ T-Taste
Sonne /
Niederschlag
Abb. 2
Bedienfeld des WMS Sensor IS3
Die nachfolgende Tabelle beschreibt die Reaktionen und
das Blinkverhalten der LEDs am WMS Sensor IS3 auf
unterschiedliche Tastendrücke und deren Bedeutung.
Legende:
Funkmodul
Wind
① EIN / AUS
② T-Taste Wind
rote LED
=
grüne LED
=
rot blinkende LED
=
grün blinkende LED
=
warema_2020427_alhb_de_v3•2022-04-01
