3. Installation der Wandhalterung
1. Nachdem Sie die Löcher gebohrt und die Dübel
eingesetzt haben, nehmen Sie die Wandhalte-
rung und schrauben diese entsprechend des
vor Ort gegebenen Befestigungsuntergrundes
notwendigen Befestigungssystems (siehe
Systeme zur Befestigung) fest.
2. Stellen Sie sicher, dass die Wandhalterungen
fest an der Wand installiert sind, bevor die
Markise montiert wird. Das Markisengewicht
kann die Halterung aus der Wand ziehen, wenn
die Schrauben nicht ordnungsgemäß angezo-
gen sind.
3. Achten Sie bitte grundsätzlich darauf, dass
die Konsolen exakt in alle Ebenen zueinander
fluchtend ausgerichtet werden. Unebenheiten
aus dem Untergrund heraus sind durch geeig-
nete Unterlagen auszugleichen.
Anschließend alle Schrauben nach Hersteller
angaben anziehen. Vorallem bei Klebedübeln,
ist darauf zu achten, dass das vorgeschriebene
Anzugsmoment mit Verwendung eines geeig
neten Drehmomentschlüssels eingehalten
wird.
Es muss direkt in den Ziegel oder Beton montiert
werden.
Abstände der Halterung zur Außenkante der
Markise:
Hierbei handelt es sich um Maße mit einer leichten
Toleranz. Das exakte Maß ermitteln Sie, indem Sie
die Markise VOR Installation der Wandhalter leicht
öffnen. Zu diesem Zweck sollten Sie die Öse für die
Handkurbel installieren und mit Hilfe dieser die
Markise leicht öffnen. Nun können Sie die genauen
Maße ermitteln. Es gilt immer: Die Halterung muss
an der Stelle, an der, der Markisenarm am Gehäuse
ist, befestigt werden.
Bei mehr als 2 Haltern sind die zusätzlichen
Halter gleichmäßig verteilt innerhalb der beiden
äußeren Halter mittig anzubringen.
Systeme zur Befestigung der
Wandhalterung
Wir empfehlen zur normgerechten Befestigung
der Markise an der Wand „Fischer" Markisen-
verankerungen. Diese sind nicht im Lieferum-
fang enthalten, jedoch in jedem gut sortierten
Baumarkt erhältlich und bieten eine optimale
Befestigung der Markise an verschiedensten
Untergründen. Nachfolgend finden Sie einige
Beispiele.
10

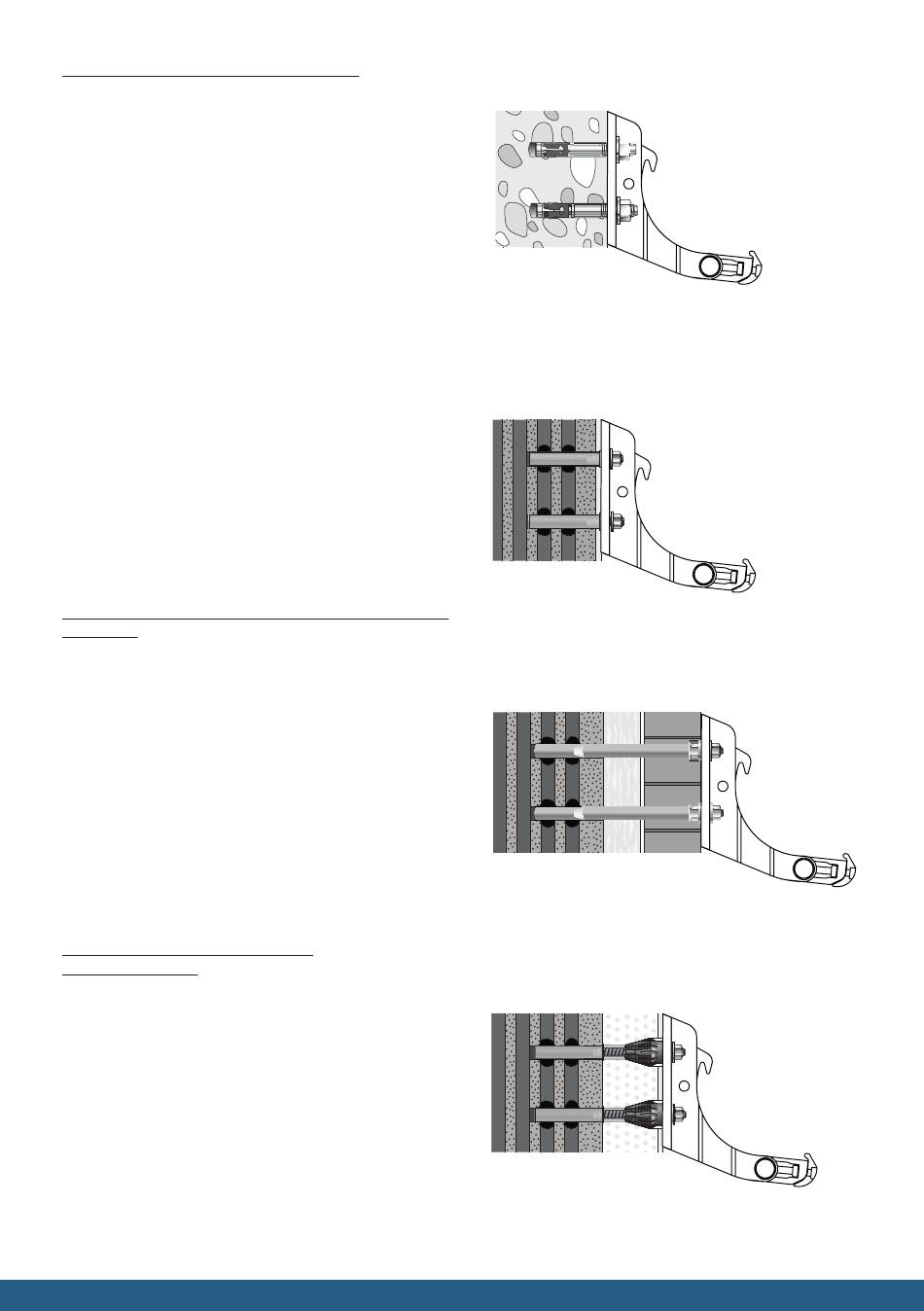

1. fischer Ankerbolzen FAZ II
Dieses System eignet sich zur Befestigung der
Markise an einer reinen Betonwand.
2. fischer Injektionssystem FIS V
Dieses System ist sehr flexibel. Es eignet sich
für Voll- sowie Lochsteine und Betonwände.
3. fischer Durchsteckankerhülse FIS H K
Dieses zeitsparende System empfehlen wir für
2-schaliges Mauerwerk.
4. fischer Thermax
Für Aussenwände mit Wärmedämmverbund
system empfehlen wir eine Befestigung der
Markise mit fischer Thermax.
