Connexion à l'appareil de chauffage
Thermo S
Connectez l'adaptateur de diagnostic Spheros Thermo Test directement au faisceau
de câbles de votre appareil de chauffage à l'aide du connecteur décalé à 3 pôles.
24V
BUSY
PC
S p h e r o s T h e r m o T e s t
au véhicule

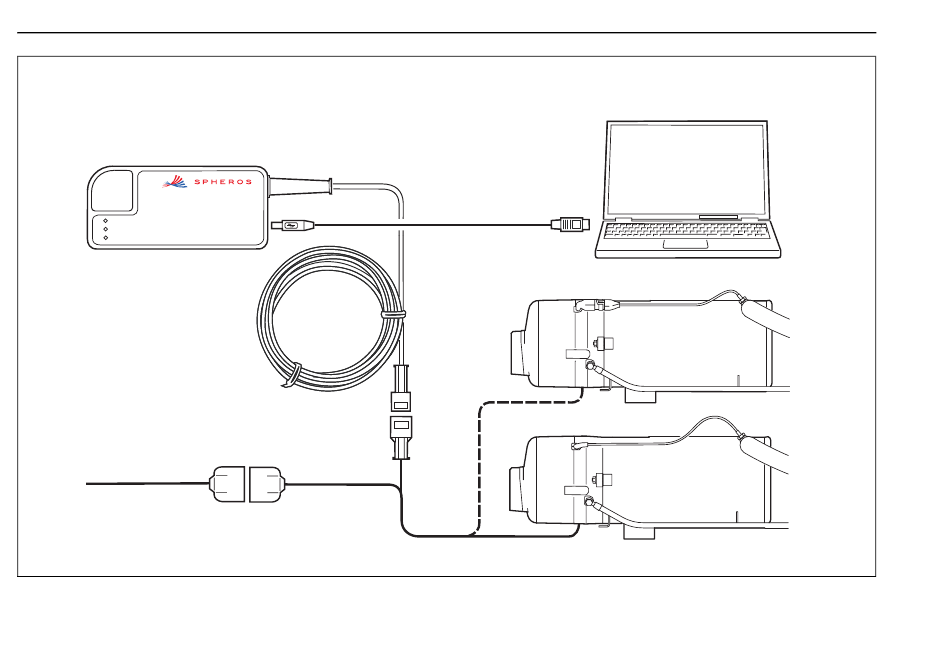

Fig. 16: Connexion à l'appareil de chauffage : Thermo S
84
Câble
d'env. 3m
SPHEROS Thermo Test
Thermo S
jusqu'à 11/2012
Thermo S
à partir de 12/2012
