dirna Bergstrom bycool green line LITE Montageanweisungen Seite 64

LITE
GE

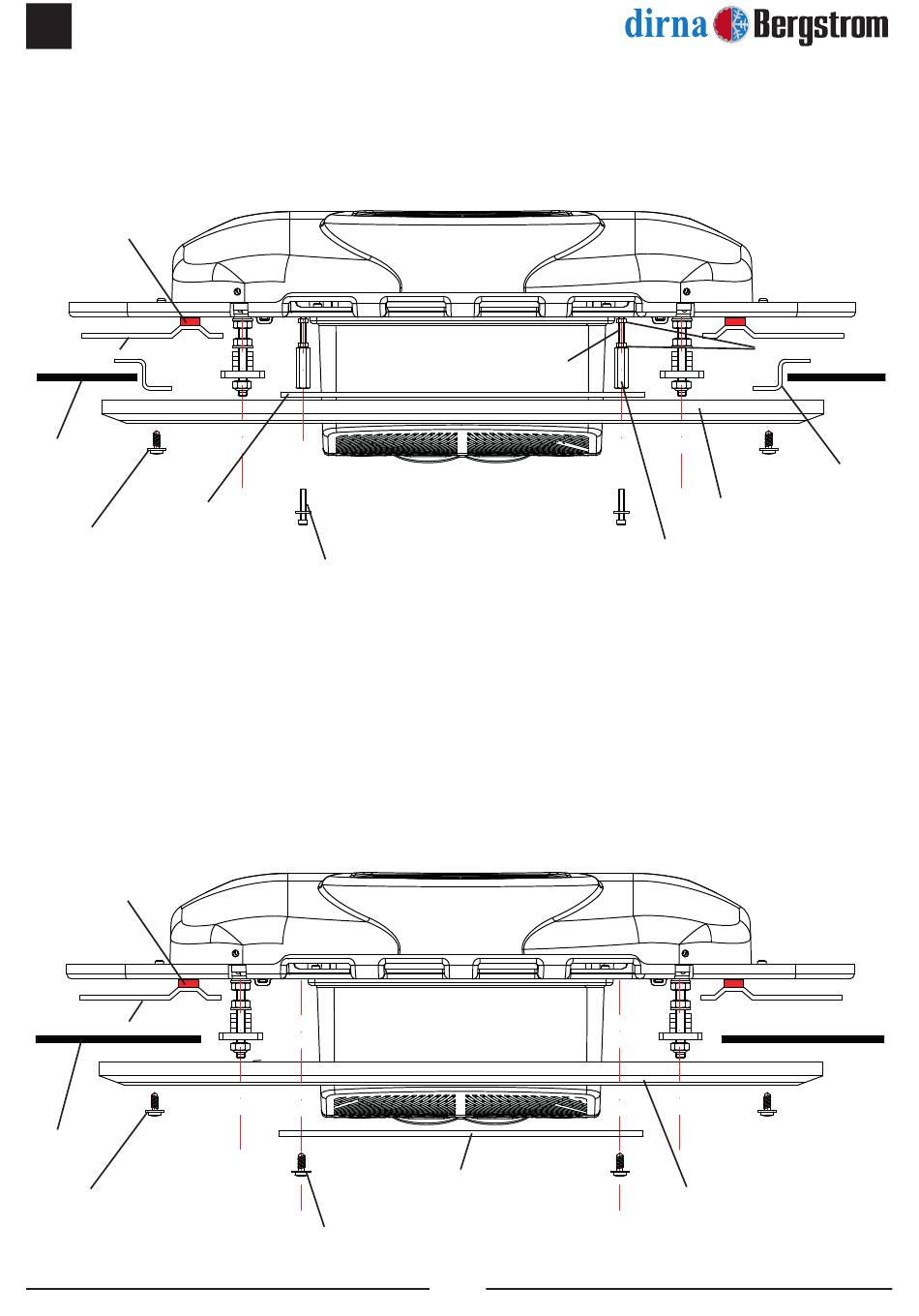

ACTROS MP4 Befestigung der Originalkonsole mit 6 Bohrungen (Chassis WDB...)
Explosionsansicht bis zur Befestigung der Konsolen
EPDM-Dichtung
Kabinendecke
Verkleidung
Gelieferte Konsole
Blechgewindeschraube
4,8x19
ACTROS MP4 Befestigung der Originalkonsole mit 6 Bohrungen (Chassis WDF...)
Explosionsansicht bis zur Befestigung der Konsolen
EPDM-Dichtung
Kabinendecke
Verkleidung
Kunststoff-Gewindeschraube,
original
Schraube 6/100x16
mit Unterlegscheibe
Kunststoff-Gewindeschraube,
3,5x13
Stiftschraube M6/100
Sechskant-Distanzstück
Gelieferte
Konsole
64
Mutter M6
Befestigungs-
halterung für
Originalkonsole
Originalkonsole
M6/100
Originalkonsole
®
