Aufbau-Anleitung

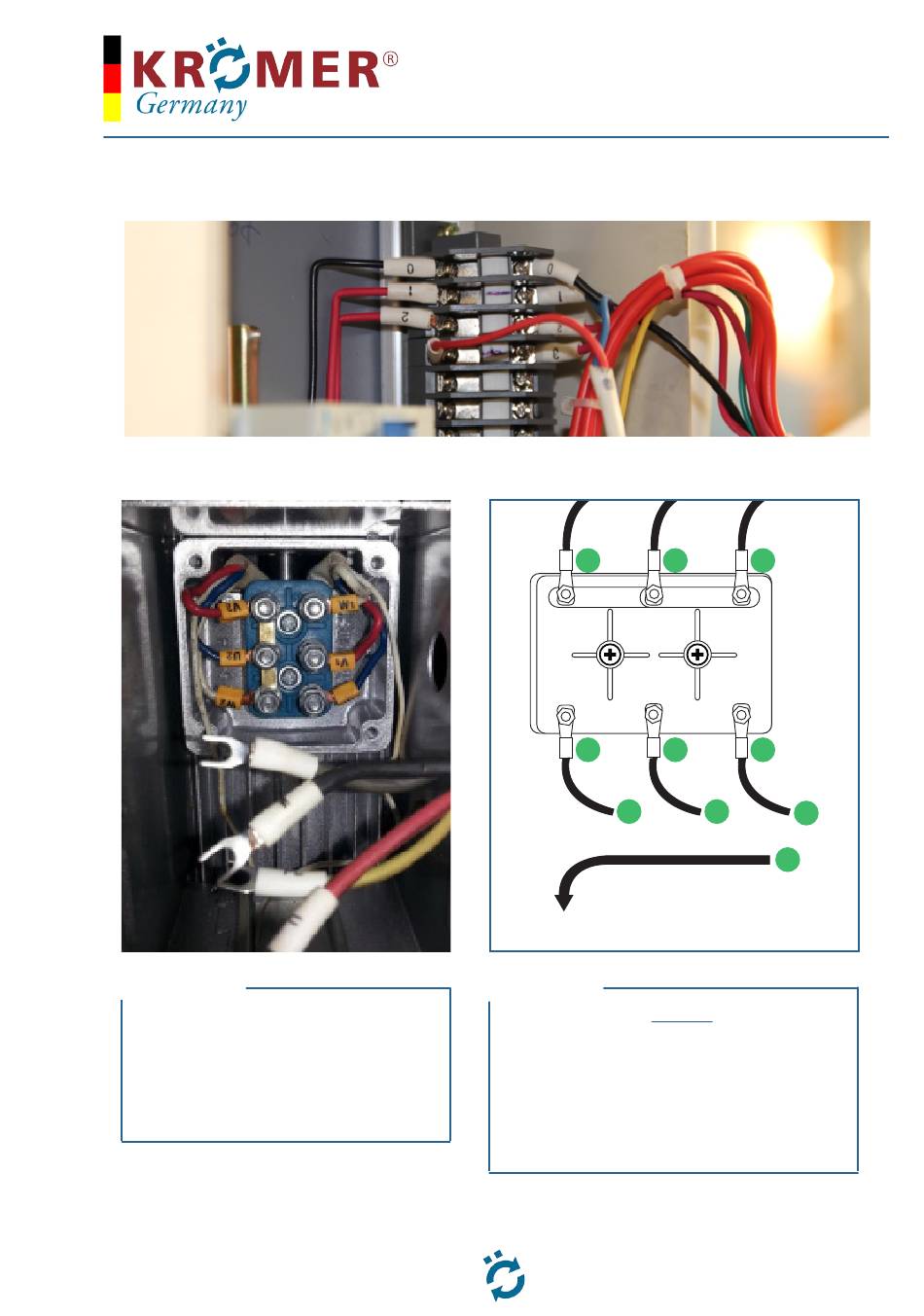

Abbildung 15: Anschließen des Motors an das Bedienpult, bei 380V.
ACHTUNG!
Schließen Sie den Schutzleiter (PE)
am Gehäuserand an, unbedingt darauf
achten, dass dies auf Metall geschieht.
Nicht auf Plastik anschließen, da
Plastik keine leitende Eigenschaft
besitzt!
Abbildung 16: Anschließen des Bedienpultes an das Zuleitungskabel, bei 380V.
W 2
U 1
M 1
Zum Gehäuserand (auf Metall)
HINWEIS!
Führen Sie, wie auf
Seite 23
einen Drehrichtungstest des Hydraulik-
motors durch, nachdem Sie das Bedienpult
verkabelt haben. Sollte der Hydraulikmotor
in die falsche Richtung drehen, so müssen
die gezeigten Phasen M1-3 solange getauscht
werden, bis sich der Motor korrekt dreht.
U 2
V 2
V 1
W 1
M 2
M 3
PE
(Schutzleiter)
beschrieben,
38
