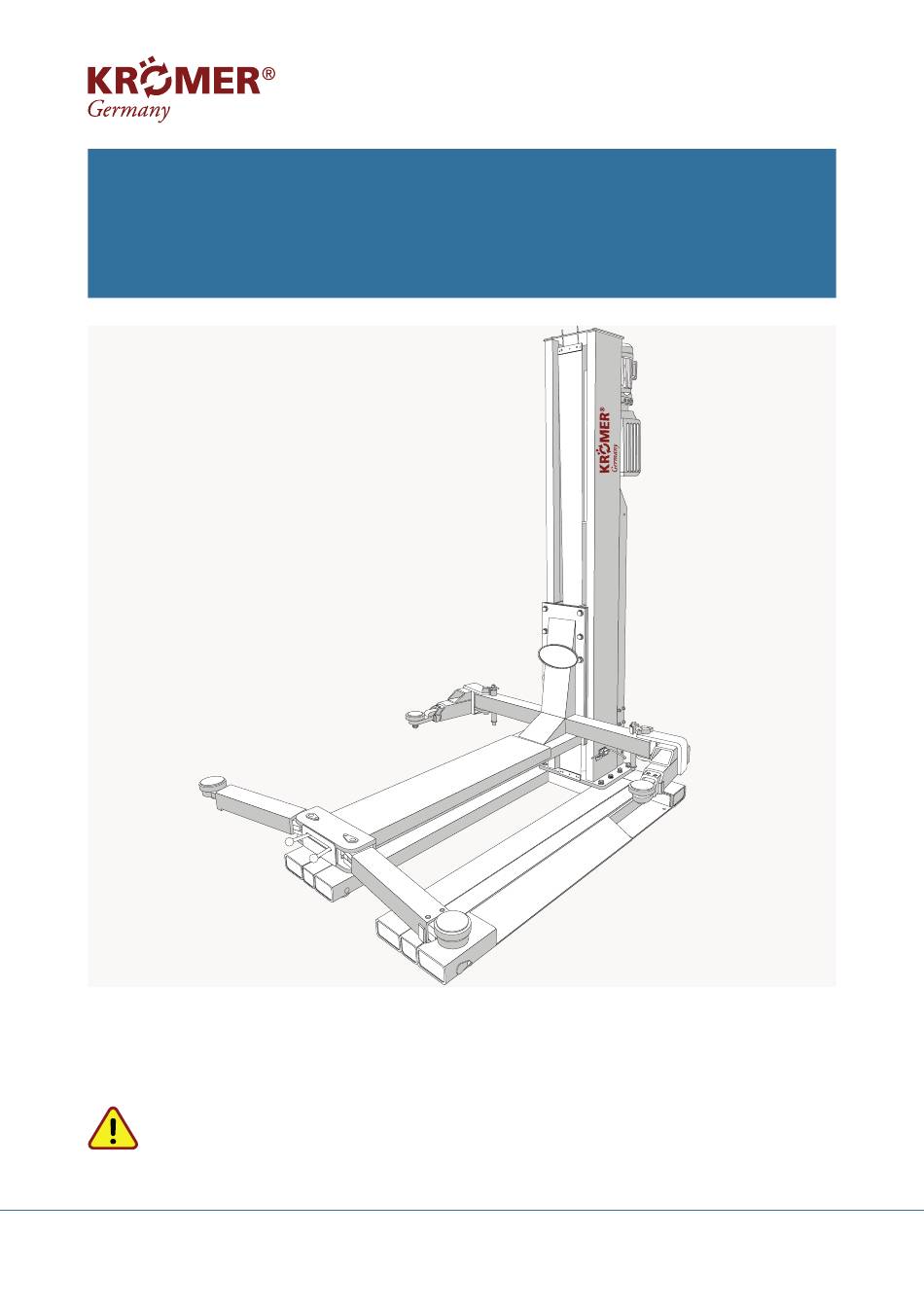

Mobile 1-Säulenhebebühne
„Breslau PLUS"
SP41N
Kurzanleitung zur Installation
Wir möchten Sie bitten, die Anleitung zu Betrieb und Wartung der Säulenhebebühnen sorgfältig durchzulesen,
bevor Sie die Anlage in Betrieb nehmen. Gleichzeitig verweisen wir darauf, dass es sich um Angaben handelt,
die nicht rechtsverbindlich sind und von uns jederzeit ohne vorherige Ankündigung geändert werden können.
Hinweis: Lesen Sie vor Beginn der Installation die Sicherheitshinweise der Hauptanleitung gründlich durch.
Stand: 01/2024
KHG Krömer's Handelsgesellschaft mbH | Rosa-Luxemburg-Strasse 34 | 03044 Cottbus DE
info@hebebuehnen-kroemer.de | www.hebebuehnen-kroemer.de | +49 (0)355 869 501 87

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kromer Breslau PLUS SP41N

Inhaltszusammenfassung für Kromer Breslau PLUS SP41N

  • Seite 1 Mobile 1-Säulenhebebühne „Breslau PLUS“ SP41N Kurzanleitung zur Installation Wir möchten Sie bitten, die Anleitung zu Betrieb und Wartung der Säulenhebebühnen sorgfältig durchzulesen, bevor Sie die Anlage in Betrieb nehmen. Gleichzeitig verweisen wir darauf, dass es sich um Angaben handelt, die nicht rechtsverbindlich sind und von uns jederzeit ohne vorherige Ankündigung geändert werden können. Hinweis: Lesen Sie vor Beginn der Installation die Sicherheitshinweise der Hauptanleitung gründlich durch.

  • Seite 2: Übersicht Einzelteile

    Artikel-Nr.: SP41N Hersteller: Krömer EAN -Code : 0757284118791 Übersicht Einzelteile...

  • Seite 3: Checkliste

    Artikel-Nr.: SP41N Hersteller: Krömer E AN-Cod e: 0757284118791 Checkliste Stk. Bezeichnung Hydraulikanschluss Motor Tragarmgriff Schraube Säule/Tragarm Schraube Bedienpult Hydraulikschlauch Motor Schraube Hubwagen Abdeckung Elektromagnet Schrauben Fußschutz Sicherheitsraste, Elektromagnet Endabschalter Fernbedienung Säulenabdeckung Kopplung Hubwagen Tragarm Motoreinheit Motorhalterung Hubwagen Set Hubwagen Bedienpult...
  • Seite 4 Artikel-Nr.: SP41N Hersteller: Krömer EAN -Code : 0757284118791 Auspacken und Säule aufrichten Schrauben vorne an Bodenseite abnehmen, hintere zum Aufstellen dranlassen Säule über der Plattform positionieren und aufstellen.
  • Seite 5 Artikel-Nr.: SP41N Hersteller: Krömer E AN-Cod e: 0757284118791 Säule befestigen und vorerst locker anschrauben. Jeweils an beiden Seiten vier und an der hinteren Seite zwei Schrauben befestigen. Schrauben immer diagonal anziehen, jedoch erst komplett festziehen sobald der Tragarm die richtige Position hat (siehe Ende der Anleitung)
  • Seite 6 Artikel-Nr.: SP41N Hersteller: Krömer EAN -Code : 0757284118791 Motor anbringen Halterung am Motor befestigen, die Kappe vom Hydraulikanschluss abnehmen und den Hydraulikanschluss mit Dichtungsring anschließen. Erst Schraube mit Distanzscheibe in die Säule einsetzen...
  • Seite 7 Artikel-Nr.: SP41N Hersteller: Krömer E AN-Cod e: 0757284118791 ... und anschließend den Motor einhängen, und die Schrauben festschrauben. Kabel vom Motor durch die obere Öffnung der Säule zum Verlegen führen.
  • Seite 8 Artikel-Nr.: SP41N Hersteller: Krömer EAN -Code : 0757284118791 Den kleinen Hydraulikschlauch an Motor und Säule anschließen. 10 Liter Ist der Motor angeschlossen, kann per Trichter Hydrauliköl in den Tank gefüllt werden. Ca. 10 Liter HLP46.
  • Seite 9 Artikel-Nr.: SP41N Hersteller: Krömer E AN-Cod e: 0757284118791 Kabelkanal abmontieren / Kabel und Schläuche verlegen Lösen Sie die Schrauben vom Kabelkanal und lösen Sie die Abdeckung um die Kabel im Säuleninneren freizulegen. Verbinden Sie den Hydraulikschlauch mit dem oberen Verbindungsstück zum Motor. Anschließend müssen die Kabel im Inneren verlegt werden.
  • Seite 10 Artikel-Nr.: SP41N Hersteller: Krömer EAN -Code : 0757284118791 Kabelverlegungen Verlegen Sie die Kabel aus dem unteren Teil des Kabelkanals durch die Öffnungen der Säule. Kabel mit den Anschlüssen U,V,W,PE gehören zum Motor. J7/J8 gehört zum Ablassventil.
  • Seite 11 Artikel-Nr.: SP41N Hersteller: Krömer E AN-Cod e: 0757284118791 Die Anschlüsse J11/J12 gehören zu den Magnetschaltern der Sicherheitsraste. Es müssen jeweils zwei verlegt werden.
  • Seite 12 Artikel-Nr.: SP41N Hersteller: Krömer EAN -Code : 0757284118791 Die Anschlüsse Low/G gehören zum unteren CE-Schalter und müssen durch die Öffnung unten aus der Säule auf die linke Seite verlegt werden.
  • Seite 13 Artikel-Nr.: SP41N Hersteller: Krömer E AN-Cod e: 0757284118791 Kabelkanal wieder befestigen Sind die Kabel verlegt kann der Kabelkanal wieder angeschraubt werden.

  • Seite 14: Elektromagnet Und Sicherheitsraste Anbringen

    Artikel-Nr.: SP41N Hersteller: Krömer EAN -Code : 0757284118791 Elektromagnet und Sicherheitsraste anbringen Setzen sie Sicherheitsraste und Elektromagnet beidseitig ein, befestigen Sie dann die untere Schraube am Magneten mit der Raste. Auf der äußeren Seite der Säule werden die Elektromagneten mit vier Schrauben angeschraubt.
  • Seite 15 Artikel-Nr.: SP41N Hersteller: Krömer E AN-Cod e: 0757284118791 CE-Schalter befestigen Schrauben Sie zuerst die obere Abdeckung des CE-Schalters auf, führen sie anschließend den Kabelschutz über die aus der Säule kommenden Anschlüsse “Low“/“G“ und Schrauben sie die Anschlüsse an die unteren beiden Steckplätze.
  • Seite 16 TP75 Artikel-Nr.: Krömer Hersteller: 738964857162 Befestigen Sie die Halterung mit vier Schrauben an der Rückseite des CE-Schalters und schrauben Sie ihn anschließend an die untere linke Seite der Säule. Bedienpult anbringen Schrauben Sie wie beim Motor zuerst die Schrauben in die Säule und hängen Sie das Bedienpult an die Säule. Anschließend können die Schrauben festgeschraubt werden.
  • Seite 17 Artikel-Nr.: SP41N Hersteller: Krömer E AN-Cod e: 0757284118791 Verbinden der Elektrik Knipsen Sie die Kabel der Elektromagnete (Anschlüsse J11/J12) ab und stecken Sie sie in die WAGO- Klemmen. Gleiche Prozedur für die Anschlüsse vom Ablassventil (J7/J8).

  • Seite 18: Motor Anschließen

    Artikel-Nr.: SP41N Hersteller: Krömer EAN -Code : 0757284118791 Motor anschließen U V W PE N L1 L2 L3 G St St Up Lk Dw J7 J8 J11 J12 Den Motor nicht an die Steckplätze für das Stromkabel (N, L1, L2, L3) anschließen! Die Anschlüsse des Motors durch die linke Öffnung vom Bedienpult unten durchführen und an die vorgesehenen Steckplätze anschließen.

  • Seite 19: Magnetspule/Ablassventil Anschließen

    Artikel-Nr.: SP41N Hersteller: Krömer E AN-Cod e: 0757284118791 Magnetspule/Ablassventil anschließen G St St Up Lk Dw U V W PE N L1 L2 L3 J7 J8 J11 J12 Die Anschlüsse J7/J8 von der Magnetspule/dem Ablassventil durch die zweite Öffnung von rechts unten am Bedienpult durchführen und anschließen.
  • Seite 20 Artikel-Nr.: SP41N Hersteller: Krömer EAN -Code : 0757284118791 Stromkabel anschließen. G St St Up Lk Dw U V W PE N L1 L2 L3 J7 J8 J11 J12 Das Stromkabel der Zuleitung an die Steckplätze PE, N, L1, L2, L3 anschließen.

  • Seite 21: Fernbedienung Anschließen

    Artikel-Nr.: SP41N Hersteller: Krömer E AN-Cod e: 0757284118791 Fernbedienung anschließen G St St Up Lk Dw U V W PE N L1 L2 L3 J7 J8 J11 J12 U V W PE N L1 L2 L3 J7 J8 G St St Up Lk Dw J11 J12 Um die Fernbedienung anzuschließen muss vorher die Brücke der St Anschlüsse herausgenommen werden.

  • Seite 22: Elektromagnete Im Bedienpult Anschließen

    Artikel-Nr.: SP41N Hersteller: Krömer EAN -Code : 0757284118791 Elektromagnete im Bedienpult anschließen G St St Up Lk Dw U V W PE N L1 L2 L3 J7 J8 J11 J12 Um die Elektromagnete der Sicherheitsraste im Bedienpult anzuschließen, führen Sie die Kabel unterhalb des Bedienpults durch die zweite Öffnung von rechts und schließen Sie diese an die dazugehörigen Steckplätze J11 und J12 an.
  • Seite 23 Artikel-Nr.: SP41N Hersteller: Krömer E AN-Cod e: 0757284118791 Nach Anschluss aller Kabel das Bedienpult wieder verschließen.

  • Seite 24: Elektromagnetabdeckung Anbringen

    Artikel-Nr.: SP41N Hersteller: Krömer EAN -Code : 0757284118791 Elektromagnetabdeckung anbringen Schrauben Sie mithilfe von zwei Schrauben die Abdeckung der Elektromagnete außen an die Bühne.
  • Seite 25 Artikel-Nr.: SP41N Hersteller: Krömer E AN-Cod e: 0757284118791 Tragarm anbringen Fahren Sie die Bühne ein Stück hoch, um den Tragarm besser befestigen zu können und sichern Sie die Plattform ab. Schrauben Sie den Tragarm zunächst locker an die Bühne. Benutzen Sie Distanzscheibe und Sperring wie dargestellt.
  • Seite 26 Artikel-Nr.: SP41N Hersteller: Krömer EAN -Code : 0757284118791 Kleine Tragarme anbringen Lösen Sie zunächst die Schraube an den Bolzen vorne am Tragarm und entnehmen Sie den Bolzen. Hängen Sie anschließend die Tragarme ein und fixieren Sie diese anschließend wieder mit den Bolzen und der Schraube.

  • Seite 27: Tragarmarretierung Anbringen

    Artikel-Nr.: SP41N Hersteller: Krömer E AN-Cod e: 0757284118791 Tragarmarretierung anbringen Die rote Kugel des Griffs an den Hebel schrauben und den Hebel anschließend an den Tragarm schrauben. (2mal).
  • Seite 28 Artikel-Nr.: SP41N Hersteller: Krömer EAN -Code : 0757284118791 Hubwagen anbringen Die Kopplung mit Sperring und Distanzscheibe an der Rückseite der Säule anschrauben. Setzen Sie den Bolzen an, an welchem der Hubwagen befestigt wird. Setzen Sie die Kugel in das Kugellager des Hubwagens.
  • Seite 29 Artikel-Nr.: SP41N Hersteller: Krömer E AN-Cod e: 0757284118791 Schrauben Sie die Arme an beide Seiten des Hubwagens mithilfe der beiden Bolzen und setzen Sie ihn anschließend in die Kopplung. In der Kopplung befestigt, schieben Sie den Bolzen durch die beiden Arme des Hubwagens um ihn an der Säule zu befestigen.
  • Seite 30 Artikel-Nr.: SP41N Hersteller: Krömer EAN -Code : 0757284118791 Sichtschutz anbringen Befestigen Sie dden Sichtschutz der Säulen oben sowie unten an der Säule, zwischen Tragarm und Säule.

  • Seite 31: Finale Befestigung

    Artikel-Nr.: SP41N Hersteller: Krömer E AN-Cod e: 0757284118791 Finale Befestigung Prüfen Sie den Abstand des Tragarms zu der Bodenplattform der Hebebühne. Der Abstand muss auf beiden Seiten gleich sein. Ist er nicht gleich, gleichen Sie den Abstand durch Verschieben der Säule. Ist der Abstand gleich, befestigen Sie die Schrauben am Säulenfuß...

  • Seite 32: Zusatz: Zeitschaltuhr Einstellen

    Artikel-Nr.: SP41N Hersteller: Krömer EAN -Code : 0757284118791 Zusatz: Zeitschaltuhr einstellen Testen Sie die Bühne einige Male mit einem Auto auf der Plattform. Die Hubzeit lässt sich im Nachhinein noch anpassen. Lösen Sie dafür die Schrauben von der Abdeckung des Bedienpultes und schrauben Sie mit einem Schraubenzieher an der Zeitschaltuhr, um die Hubzeit zu verringern.
  • Seite 33 Artikel-Nr.: SP41N Hersteller: Krömer E AN-Cod e: 0757284118791 Wichtige Informationen Ausgabestand 1. Ausgabe der Bedienungsanleitung, 2024 01-2024 ©KHG mbH Alle Rechte vorbehalten. Die Vervielfältigung dieses Dokuments, auch auszugsweise, ist nur mit ausdrück- licher Gehnehmigung der KHG mbh gestattet. Für den Fall der Patenterteilung oder Gebrauchsmusterein- tragung sind alle Rechte vorbehalten.
