Terex Genie GS-1530 Montageanleitung Seite 8

Montageanleitung
VORGEHENSWEISE
6 Folgen Sie dem Verlauf der in Schritt 5
durchtrennten schwarzen Masseleitung bis zu
deren Anschluss am Batteriesatz. Entfernen Sie
die Flanschmutter, mit der die Masseleitung am
Minuspol der Batterie befestigt ist. Legen Sie
die Flanschmutter zur Seite und entfernen Sie
die Masseleitung vom Minuspol der Batterie.
Entfernen Sie die schwarze Masseleitung aus
der Maschine und entsorgen Sie sie.

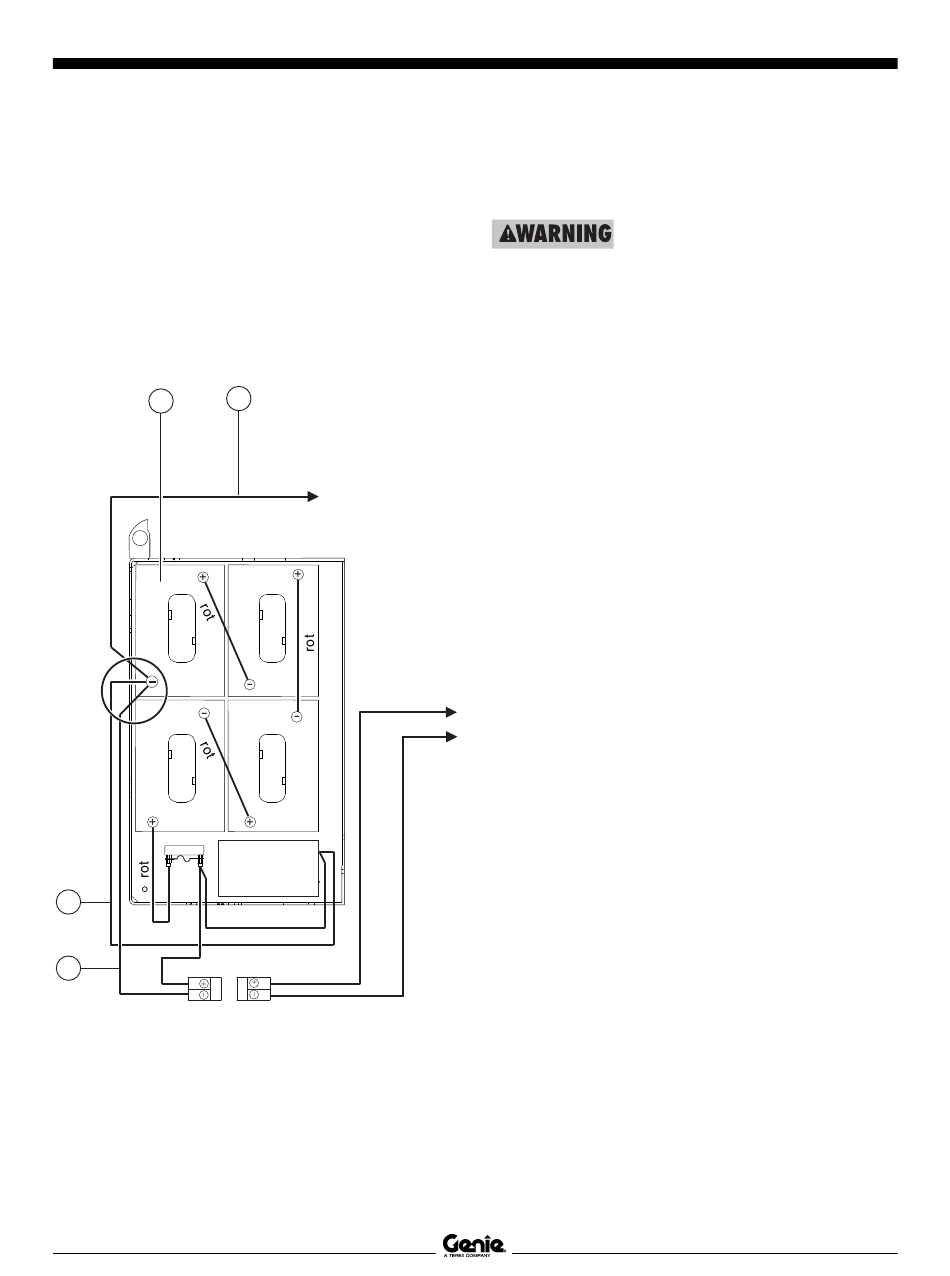

a
Batteriefach
275A-Sicherung
d
schwarz
rot
c
schwarz
a Batterie
b Masseleitung (schwarz)
c Kabel der Schnellkupplung (schwarz)
d Kabel zum Batterieladegerät (schwarz)
7 Montieren Sie alle anderen Kabel, die in Schritt
6 entfernt wurden, wieder am Minuspol der
Batterie und befestigen Sie sie mit der
Flanschmutter. Ziehen Sie die Flanschmutter
mit 100 lbs / 11,3 Nm fest.
4
b
Fahrgestell-
schwarz
Masseband
Antriebs-
modul-
Fach
Ladegerät
rot
rot
schwarz
GS-30 • GS-32 • GS-46
8 Schließen Sie den Batteriesatz wieder an.
Stromschlag-/Verbrennungsgefahr.
Das Berühren der Strom führenden
Leitungen kann zu schweren oder
tödlichen Verletzungen führen.
Legen Sie sämtliche Ringe, Uhren
und sonstigen Schmuck ab.
Abschließen der Demontage:
9 Überprüfen Sie die Funktion des Batterie-
ladegeräts. Befolgen Sie dazu die Anweisungen
im Bedienerhandbuch Ihrer Maschine.
10 Führen Sie die Funktionsprüfungen durch.
Befolgen Sie dazu die Anweisungen im
Bedienerhandbuch Ihrer Maschine.
11 Die Maschine ist betriebsbereit und kann wieder
eingesetzt werden.
Wenn Sie Fragen zu dieser Anleitung haben oder
Unterstützung benötigen, wenden Sie sich bitte an
die Scherenarbeitsbühnen-Serviceabteilung von
Genie Germany, +49 42 02 88 52 32 8710
Wichtig
Füllen Sie nach beendigter Demontage das
beigefügte Formular aus, unterschreiben Sie es,
und senden Sie es per Fax an Genie Germany
(49 4202 885245). Dieses Formular gilt als
Nachweis, dass Sie die Anweisungen des
Sicherheitsbulletins 080022 ausgeführt haben.
REV B
Teile-Nr. 107499
