ITALIANO

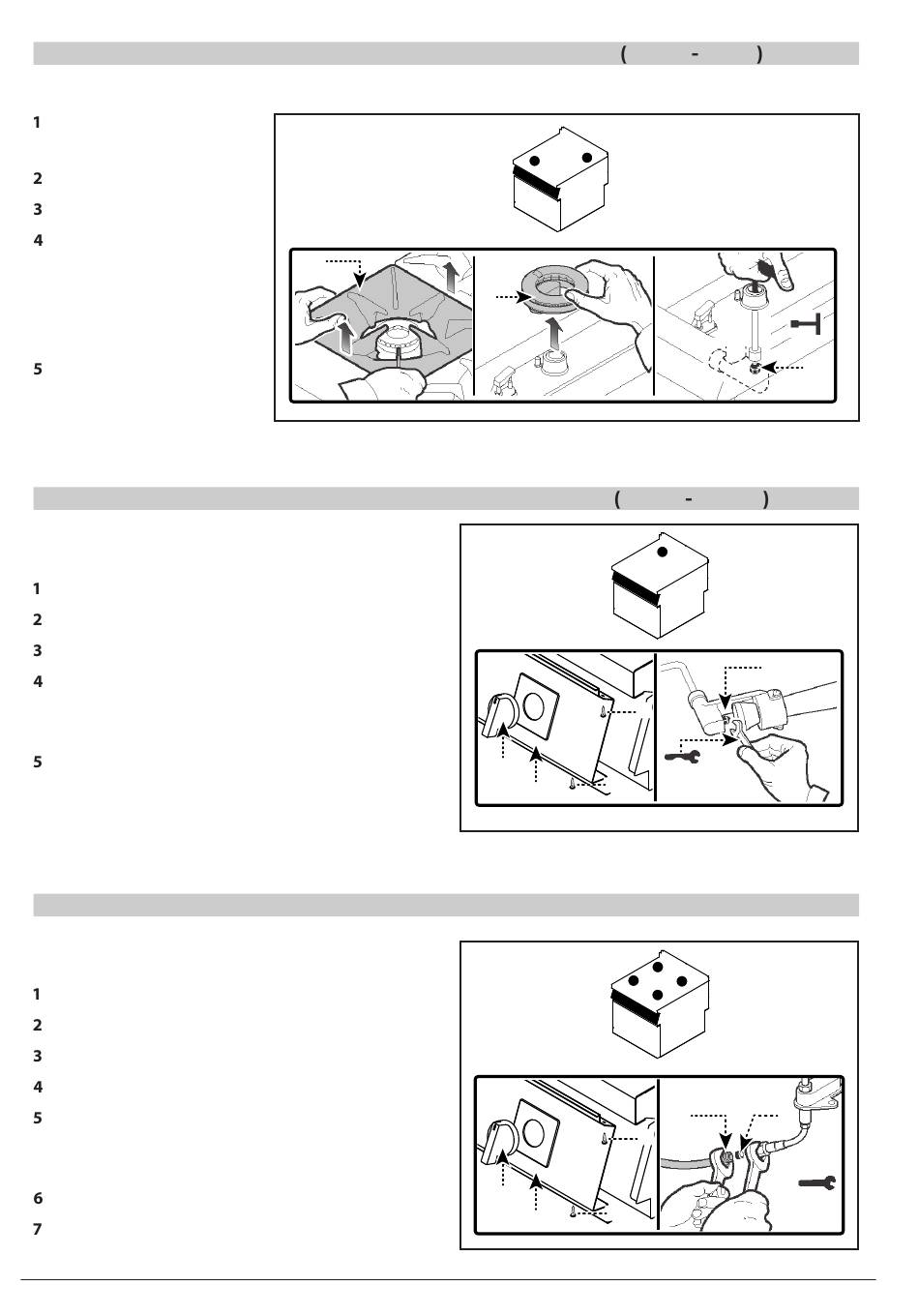

SOSTITUZIONE UGELLO BRUCIATORE DI PIANO Ø 110 7 KW
Per questa operazione procedere nel modo indicato.
Chiudere il rubinetto ali-
)
mentazione gas.
Asportare la griglia (A).
)
Sfi lare il bruciatore (B).
)
Svitare l'ugello (C) e so-
)
stituirlo con quello adat-
to al tipo di gas utilizzato
(vedi tabella in fondo al
manuale).
Riposizionare il bruciato-
)
re e la griglia.
SOSTITUZIONE UGELLO BRUCIATORE DI PIANO Ø 130 10 KW
Per questa operazione procedere nel modo in-
dicato.
Chiudere il rubinetto alimentazione gas.
)
Sfi lare le manopole (A).
)
Svitare le viti (C) e smontare il cruscotto (B).
)
Svitare l'ugello (D) e sostituirlo con quello
)
adatto al tipo di gas utilizzato (vedi tabella in
fondo al manuale).
Rimontare il cruscotto (B) e le manopole (A)
)
ad operazione ultimata.
SOSTITUZIONE UGELLO SPIA PILOTA BRUCIATORE DI PIANO
Per questa operazione procedere nel modo in-
dicato.
Chiudere il rubinetto alimentazione gas.
)
Sfi lare le manopole (A).
)
Svitare le viti (C) e smontare il cruscotto (B).
)
Svitare il raccordo (D).
)
Estrarre l'ugello (E) e sostituirlo con quello
)
adatto al tipo di gas utilizzato (vedi tabella in
fondo al manuale).
Riavvitare il raccordo (D).
)
Rimontare il cruscotto (B) e le manopole (A)
)
ad operazione ultimata.
18
A
B
C
A
C
B
C
A
C
B
SOSTITUZIONI PARTI
8
C
D
8
D
E
10
3320060_inst_rev.4
