Rack Multi Control

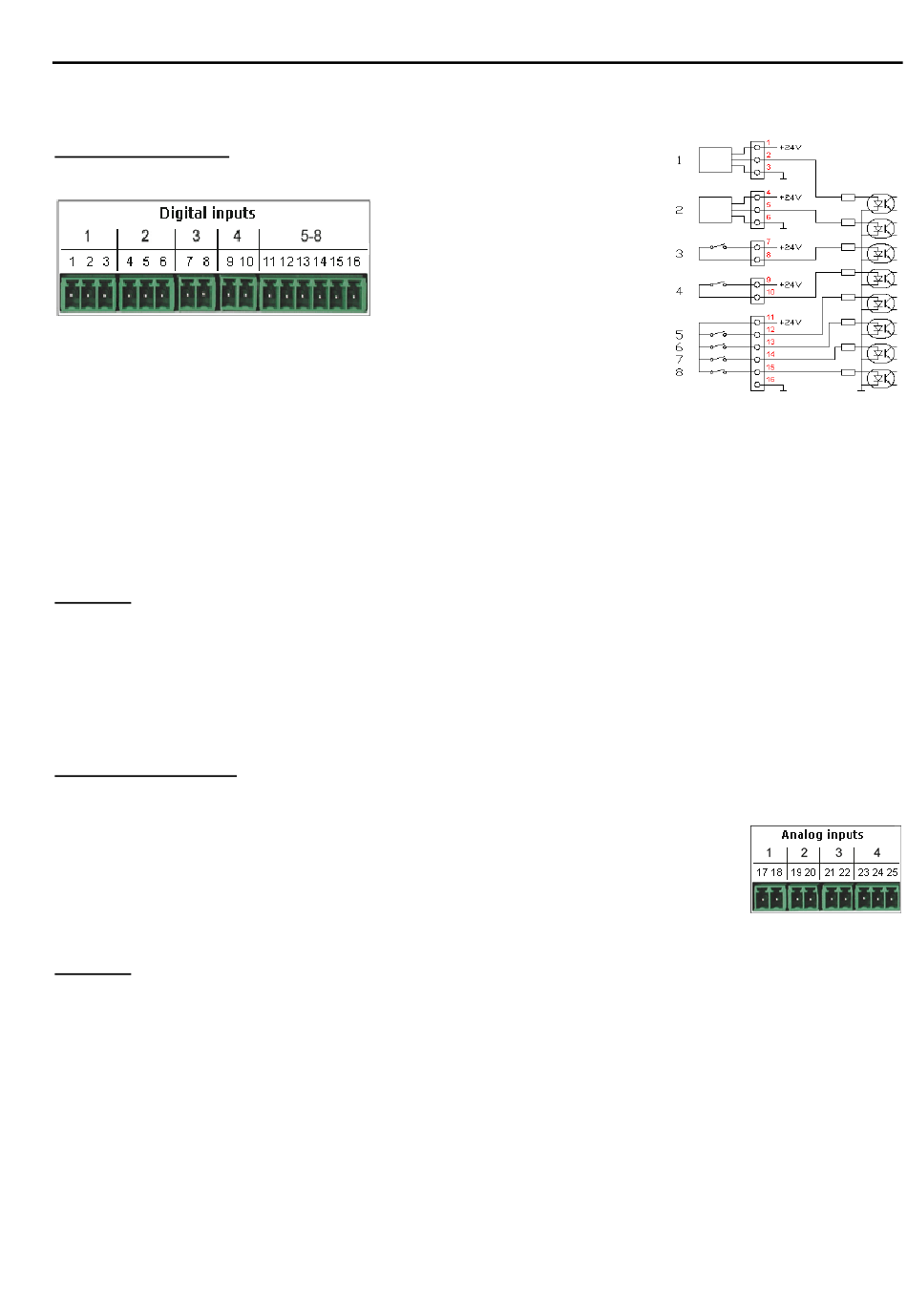

Anschlussdiagramm:
Digitale Eingänge:
Die total 8 digitalen Eingänge sind wie folgt belegt:
- Eingang 1, 2 verfügen über eine 24V (10mA max) Speisespannung um externe
Sensoren, z.B. einen Rauchdetektor, mit zu versorgen.
- Ausgänge 3 und 4 sind potentialfrei.
- Die Eingänge 5, 6, 7 und 8 die gleichen Eigenschaften wie Eingang 1 und 2
aufweisen.
- Die 24 VDC Stromversorgung ist Kurzschluss gesichert.
Wichtig:
Beachten Sie die Einstellungen „normally Open" oder „normally Closed".
Wenn am RMC Sensoreingang eine Spannung von 24 VDC anliegt, registriert das RMC
dies als „EIN" Zustand. Wenn dies dem Nominalfall entspricht, ist „normally closed" in
der Kanaleinstellung zu wählen.
Analoge Eingänge:
Die total 4 analogen Eingänge sind wie folgt belegt:
Eingänge 1, 2 und 3 sind für die Temperatursensoren reser-
viert. Das RMC ist auf die im Zubehör, mit verschiedenen
Kabellängen, erhältlichen Sensoren abgestimmt.
Wichtig:
Wenn nur 1 Temperatursensor verwendet wird, muss dieser zwingend auf Eingang 1
angeschlossen werden!
Eingang 4 ist für einen Sensor ausgelegt, welcher ein Signal von 4-20 mA liefert z.B. ein
Sensor für Luftfeuchtigkeit. Die 24 VDC Stromversorgung ist kurzschlussgesichert, und
der 4-20 mA Eingang ist Überlastgesichert.
Anschluss 23: +24V
Anschluss 24: 4-20 mA in
Anschluss 25: 0V
RMC
