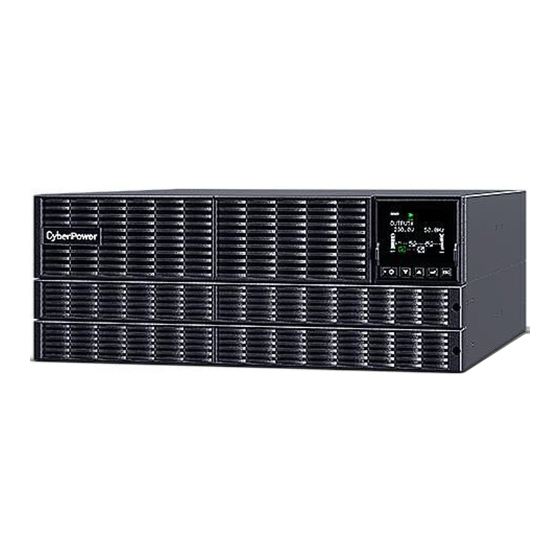

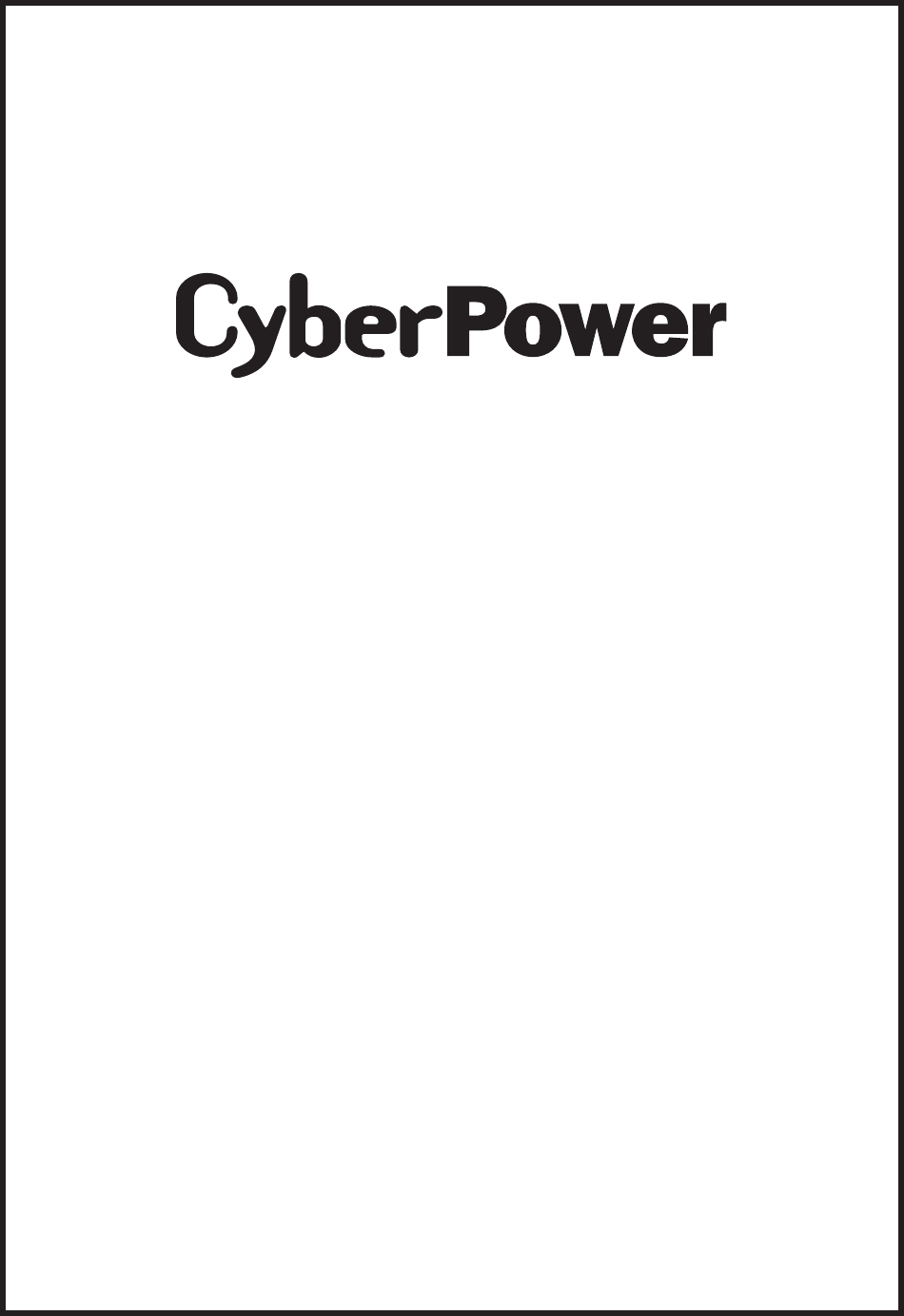

- Seite 1 INSTALLATIONS- UND BETRIEBSANLEITUNG OLS4KERT4UA OLS5KERT4UA OLS6KERT4UA O L S 6 K E R T 5 U O L S 1 0 K E RT 5 U K01-C000903-00...
- Seite 3 SICHERHEITSHINWEISE SICHERHEITSHINWEISE..................1 USV-Sicherheitshinweise........................... 1 Besondere Symbole ............................1 Persönliche Sicherheit ............................1 Produktsicherheit ..............................3 EINFÜHRUNG .......................4 Smart APP Online-USV-Systeme ........................4 USV Erweiterte Batteriemodule ........................4 Verfahren zum Auspacken ..........................4 Was ist in der Box ............................... 6 ÜBERSICHT ......................7 Frontplatte ................................
- Seite 4 SICHERHEITSHINWEISE ANWEISUNGEN BEACHTEN Dieses Handbuch enthält wichtige Anweisungen, die bei der Installation und Wartung der USV und der Batterien beachtet werden sollten USV SICHERHEITSHINWEISE Installieren und verwenden Sie die USV nur in den folgenden Umgebungen: • Temperatur: 32°F - 104°F (0°C - 40°C); relative Luftfeuchtigkeit: 0% bis 95% •...
- Seite 5 SICHERHEITSHINWEISE Achten Sie bei der Installation der Geräte darauf, dass die Summe des Ableitstroms der USV und der angeschlossenen Geräte 3,5 mA nicht überschreitet. Trennen Sie das Gerät während des Betriebs nicht vom Stromnetz, da sonst die Schutzisolierung unterbrochen wird. Verwenden Sie kein Netzkabel falscher Größe, da dies zu Schäden an Ihrem Gerät und zu Brandgefahr führen kann.
- Seite 6 WICHTIGE SICHERHEITSANWEISUNGEN PRODUKT SICHERHEIT GEFAHR EINES ELEKTRISCHEN SCHLAGES Die Batterie kann gefährliche Komponenten im Inneren des Geräts mit Strom versorgen, auch wenn die Netzstromversorgung unterbrochen ist. Die USV sollte sich in der Nähe der angeschlossenen Geräte befinden und leicht zugänglich sein.
- Seite 7 Wechselstrom ohne Umschaltzeit. USV EXTERNE BATTERIE MODULE Externe Batterie Modules (EBMs) von CyberPower (BPS240V7ART3U, BPS240V9ART3U) erhöhen die Batterielaufzeiten bei Stromausfällen. Jedes Rack/Tower konvertierbare EBM benötigt je nach Modell 3 HE Platz im Rack und kann in einem Tower-Formfaktor installiert werden, der zur USV-Installation passt.
- Seite 8 ÜBERSICHT WAS IN DER BOX CONTENT CONTENT 1 USV 9 Kunststoff-Unterlegscheiben Staubschutzabdeckungen mit 2 Rackmount-Schiene links Schraublöchern 11 Bindekopf-Schrauben: M4X6L 3 Rackmount-Schiene rechts 12 Traversenkopf-Schrauben: M3X6L 4 Rackmount-Winkel 13 EPO Stecker Pin 5 USB-Kommunikationskabel Klemmleiste Abdeckung & Durchführung Glands 6 Benutzerhandbuch 15 Rundkopf-Schrauben: M3X6L 7 Flachkopf-Schrauben: M4X8L 16 Ausgangskabel (C13-C14)
- Seite 9 ÜBERBLICK WHATS IN THE BOX (COMPATIBLE MODELS: OLS6KERT4UAM, OLS10KERT4UAM, OLS6KERT5U, OLS10KERT5U) I/P-L O/P-L I/P-N O/P-N CONTENT CONTENT 18 USV-Eingangskabel (Blau) 23 M5 Mutter 24 Kunststoff-Unterlegscheiben 19 USV-Ausgangskabel (Grau) Klemmleiste Abdeckung & 20 L-förmige Platte Durchführung 21 Rundkopfschrauben: M3X6L 26 Rundkopf-Schrauben: M3X6L 22 Linsenkopf-Schrauben: M5X12L...
- Seite 10 ÜBERBLICK FRONTBLENDE OLS4KERT4UA/OLS5KERT4UA/OLS6KERT4UA OLS6KERT5U/OLS10KERT5U Netzschalter / Einschaltanzeige Hauptschalter ON/OFF für die USV. Zeigt an, dass die USV eingeschaltet ist und Strom liefert. Funktionstasten Nach unten blättern, nach oben blättern, ENTER und ESCAPE. USV-Status / Multifunktions-LCD-Anzeige Zeigt den USV-Status, Informationen, Einstellungen und Ereignisse an.
- Seite 11 EPO (Emergency Power Off) Anschluss Ermöglicht eine Notabschaltung der USV von einem entfernten Standort aus. RELAY OUTPUT Anschluss für Batteriemodul mit verlängerter Laufzeit Anschluss für zusätzliche CyberPower Battery Module. 10. Eingangsleistungsschalter Überlast- und Fehlerschutz für den Eingangsstrom. Klemmleiste BATT DET.
- Seite 12 ÜBERBLICK RÜCKSEITE RELAY OUTPUT BATTERY INPUT RELAY OUTPUT BATTERY INPUT INPUT BREAKER INPUT BREAKER BATT DET. RS232 BATT DET. RS232 PARALLEL PORT PARALLEL PORT IN-L IN-N OUT-L OUT-N IN-L IN-N OUT-L OUT-N 250V~ 250V~ 250V~ 250V~ 250V~ 250V~ 250V~ 250V~ OLS6/10KERT4UA-FR OLS6/10KERT4UA-GR RELAY OUTPUT...
- Seite 13 INSTALLIERUNG IHRES USV-SYSTEMS SYSTEMBLOCK DIAGRAMM BYPASS Wechselrichter Eingang Ausgang Eingangsfilter Ausgangsfilter AC/DC DC/AC Ladegerät Batterie DC/DC AC/DC Modul Kontrolle & USB&DB9 Überwachung SNMP Netzmodus Schlitz Batteriemodus Bypass-Modus Steuersignal HARDWARE-INSTALLATION LEITFADEN Während des Versands und der Lagerung kann es zu einem Ladeverlust der Batterien kommen.
- Seite 14 Geräteschäden zu vermeiden. Wenn die Übertemperatur auftritt, lesen Sie bitte den Abschnitt Fehlerbehebung. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an CyberPower für technische Unterstützung. HARDWARE-INSTALLATION Diese USV kann sowohl als Rackmount- als auch als vertikale/Tower-Anlage installiert werden.
- Seite 15 INSTALLIERUNG IHRES USV-SYSTEMS RACKMOUNT INSTALLATION GEFAHR DES HERABFALLENS VON GERÄTEN • Die USV ist sehr schwer. Bitte mit Vorsicht behandeln. • Üben Sie stets sichere Hebetechniken aus, die dem Gewicht des Geräts angemessen sind. • Die Batteriepakete sind schwer. Es wird empfohlen, die Batteriepakete vor der Installation der USV zu entfernen.
- Seite 16 INSTALLIERUNG IHRES USV-SYSTEMS Schritt 5: Installation der Rackmount-Winkel Befestigen Sie zwei Rackmount-Winkel mit acht M4X8 Flachkopfschrauben an der USV. Schritt 6: Installation der Rackmount-Schiene Die Einbautiefe der mitgelieferten Rackmount-Schienen kann von 52 cm bis 91,5 cm (20,5 Zoll bis 36 Zoll) eingestellt werden. Schritt 6-1: Wählen Sie die richtigen Löcher im Rack für die Positionierung der USV im Rack.
- Seite 17 INSTALLIERUNG IHRES USV-SYSTEMS Schritt 7: Platzieren und Sichern der USV auf den Schienen Stellen Sie die USV auf eine ebene, stabile Fläche, wobei die Vorderseite des Geräts zu Ihnen zeigt. Befestigen Sie die USV mit vier M5X12L-Schrauben an der Vorderseite des Racks. (quadratische Löcher 2 und 5 wie gezeigt).
- Seite 18 INSTALLIERUNG IHRES USV-SYSTEMS VERTIKAL/TURM INSTALLATION Schritt 1: Anbringen der Basisständer Stellen Sie die USV-Anlage auf die Seite und befestigen Sie die Tower-Ständer (Rackmount- Winkel) mit vier M4X8L-Schrauben an der Unterseite der USV. Achten Sie darauf, dass sich das LCD-Panel bei der Installation in einem Tower auf der Oberseite der USV befindet.
- Seite 19 INSTALLIERUNG IHRES USV-SYSTEMS Schritt 3: Drehen des LCD-Moduls ohne Werkzeug Wenn Sie EBM(s) anschließen, folgen Sie bitte dem Diagramm, um Ihre USV und EBM(s) in der Tower-Ausführung zu installieren. Verwenden Sie bei der Tower-Installation Rackmount-Winkel und vier M4X8L-Schrauben, um USV und EBM(s) zu befestigen.
- Seite 20 ELEKTROINSTALLATION EINGANG/AUSGANG KONFIGURATION Das System darf nur von qualifizierten Elektrofachkräften unter Beachtung der geltenden Sicherheitsvorschriften installiert und verdrahtet werden! Bitte schalten Sie aus Sicherheitsgründen vor der Installation den Netzschalter aus. Beachten Sie bei der Installation der elektrischen Leitungen die Nennstromstärke Ihrer Zuleitung. Verwenden Sie den Kabelquerschnitt und die Spezifikation der Schutzvorrichtung: OLS4-6KERT4UA/ OLS10KERT4UA/...
- Seite 21 ELEKTROINSTALLATION LEITFADEN ZUR EINSTELLUNG DES LADESTROMS Zur effizienten Ladung von externen Batteriemodulen lässt sich der Ladestrom wie unten anpassen. Verbundene EBM-Nummer(n) Verfügbare Einstellung des Ladestroms 1A, 2A 1A, 2A, 3A > 2 1A, 2A, 3A, 4A...
- Seite 22 WARTUNGSBYPASS STROMVERTEILUNGSEINHEIT (MBP) *Nur für OLS6/10KERT5U Modelle Wartungs-Bypass-PDUs ermöglichen die nahtlose Übertragung einer elektrischen Last von der USV-Stromversorgung auf die Netzstromversorgung, um einen unterbrechungsfreien Betrieb der angeschlossenen Geräte zu gewährleisten, wenn Wartung, Austausch von Batterien oder Installation einer neuen USV. Die USV bezieht den Eingangsstrom vom MBP über eine spezielle Steckdose, die von den Steckdosen für angeschlossene Geräte getrennt ist.
- Seite 23 MAINTENANCE BYPASS POWER DISTRIBUTION UNIT (MBP) KABELINSTALLATION Schließen Sie die Kabel INPUT (Farbe Blau) und OUTPUT (Farbe Grau) zwischen der USV und der Maintenance Bypass Switch PDU (MBP) an USV-Ausgangskabel (Grau) O/P-L O/P-N USV-Eingangskabel (Blau) I/P-L I/P-N LCD SET-UP Gehen Sie folgend vor, wenn eine Wartung der USV durchgeführt werden muss, um sie von der Maintenance Bypass Switch PDU zu trennen, Aktivieren Sie "Manual Bypass"...
- Seite 24 MAINTENANCE BYPASS POWER DISTRIBUTION UNIT (MBP) ABNEHMBARER WARTUNGSBYPASS PDU Die OLS6/10KERT5U-Modelle werden mit dem installierten MBP63AHVIEC82U ausgeliefert, aber der MBP kann auch separat in ein Rack eingebaut werden. Schritt 1: Lösen Sie die vier Rändelschrauben des MBP, das MBP kann von der USV abgenommen werden.
- Seite 25 VERWENDUNG DES USV-SYSTEMS TROCKENKONTAKT UND NOTAUS(EPO) RELAY OUTPUT RELAY OUTPUT RELAIS-AUSGANGSANSCHLUSS Wandeln Sie USV-Signale in echte potentialfreie Trockenkontakte für die industrielle Steuerung um. Diese USV bietet dem Benutzer eine Lösung für die Überwachung des USV-Status über relaisartige Trockenkontakte. Der USV-Status kann wie unten aufgeführt über einen potenzialfreien Kontakt überwacht werden. USV Status USV Bedingungen I/P Power Fail...
- Seite 26 VERWENDUNG DES USV-SYSTEMS LCD BESCHREIBUNG UND ANZEIGE FUNKTIONEN LCD-Anzeige und Tasten ICON ZONE INHALTS ZONE TOPOLOGIE ZONE ITEM BUTTON FUNKTIONSBESCHREIBUNG Drücken Sie diese Taste mindestens 3 Sekunden lang, um die USV EIN/AUS ein- und auszuschalten. DOWN Drücken Sie diese Taste, um im LCD-Menü nach unten zu blättern. Drücken Sie diese Taste, um im LCD-Menü...
- Seite 27 VERWENDUNG DES USV-SYSTEMS USV-Betriebsmodi und Topologie: USV-MODUS/ STATUS MODUS/STATUSBESCHREIBUNG USV-TOPOLOGIE: MODUSANZEIGE (SYMBOL) Die USV arbeitet im Netzmodus. Die USV arbeitet und schützt die Geräte normal. Die USV arbeitet im Batteriemodus. Es ist ein Stromausfall aufgetreten. Die USV verwendet Batteriestrom zum Betrieb und Schutz der Geräte. Die USV arbeitet im ECO (Economy) Modus.
- Seite 28 VERWENDUNG DES USV-SYSTEMS FUNKTIONSBAUM USV STATUS Ausgangsspannung HAUPTMENÜ Ausgangsfrequenz Ausgangslast (%) KONFIGURATION TEST EVENT LOGS INFORMATIONEN Ausgangsstrom Ausgang Watt Ausgangsspannung Batterietest USV-Modellname Event 01 USV-Bewertung Ausgang VA Last Synchronsignalfenster Alarmtest Panel Event 02 USV-Firmware-Version Bypass-Spannung Test Batterie Energie Event 03 USV-Seriennummer Eingangsfrequenz unterer Bereich...
- Seite 29 VERWENDUNG DES USV-SYSTEMS USV-STATUS Es gibt 13 Arten (7 Seiten) von USV-Statusanzeigen, die angezeigt werden können. Drücken Sie die Tasten "UP" und "DOWN", um durch die in der Tabelle unten aufgeführten USV-Statuselemente zu blättern. Artikel Anzeige Beschreibung Ausgangsspannung Zeigt die Ausgangsspannung und O U T P U T : und Frequenz -frequenz an.
- Seite 30 VERWENDUNG DES USV-SYSTEMS KONFIGURATION Es gibt 30 USV-Elemente, die vom Benutzer konfiguriert werden können. Drücken Sie die Taste "ENTER", um die Ebene "Hauptmenü" aufzurufen. Drücken Sie die Tasten "UP" und "DOWN", um das "Hauptmenü" aufzurufen. Drücken Sie die Taste "ENTER", um die "CONFIGUARTION" aufzurufen. Einstellungselement Verfügbare Einstellungen Beschreibung...
- Seite 31 VERWENDUNG DES USV-SYSTEMS Einstellungselement Verfügbare Einstellungen Beschreibung und LCD-Anzeige (* = Standardeinstellung) Bei der Durchführung von USV- Manuelle Umgehung Wartungsarbeiten kann der Benutzer die angeschlossene Last manuell auf [Deaktivieren]*, [Aktivieren] Bypass umschalten, ohne die Ausgabe an die angeschlossenen Geräte zu C06 Manueller Bypass unterbrechen.
- Seite 32 VERWENDUNG DES USV-SYSTEMS Einstellungselement Verfügbare Einstellungen Beschreibung und LCD-Anzeige (* = Standardeinstellung) Stellt [EPO] (Emergency Power Off) ein, um die USV ferngesteuert abzuschalten, wenn der Kontakt geschlossen wird. Signal-Eingänge Stellt [ROO] (Remote On/Off) ein, um die USV ferngesteuert einzuschalten, [Deaktivieren]*, [EPO], [ROO] wenn der Kontakt geschlossen ist, und die USV ferngesteuert auszuschalten, wenn der Kontakt geöffnet ist.
- Seite 33 Batteriemodule fest oder lässt EBM-Nummer die Anzahl der externen Batteriemodule mit automatischer Erkennung zu. [Autodetect]*, [0-10 pack(s)] Autodetect wird nur für CyberPower EBMs verwendet. Wenn mehr als 3 EBMs C25 EBM-Nummer angeschlossen sind, funktioniert die automatische Erkennung nicht. Datum des...
- Seite 34 VERWENDUNG DES USV-SYSTEMS Einstellungselement Verfügbare Einstellungen Beschreibung und LCD-Anzeige (* = Standardeinstellung) Zeitraum Batterietest Die USV kann einen periodischen [Disable]*, [1 Week], [2 Weeks], [3 Selbsttest der Batterie durchführen. Stellt Weeks], [4 Weeks] den periodischen Test für die Batterie ein. C27 PD.
- Seite 35 VERWENDUNG DES USV-SYSTEMS Test Es gibt 4 USV-Diagnoseelemente, die vom Benutzer getestet werden können. Drücken Sie die Taste "ENTER", um die Ebene "Hauptmenü" aufzurufen. Drücken Sie die Tasten "UP" und "DOWN", um zum "Hauptmenü" zu blättern. 3 . Drücken Sie die Taste "ENTER", um das Menü "TEST" aufzurufen. Drücken Sie die Tasten "UP"...
- Seite 36 VERWENDUNG DES USV-SYSTEMS Ereignisprotokolle Die USV zeichnet die 20 jüngsten Systemereignisse (Fehler) in den Ereignisprotokollen auf. Drücken Sie die Taste "ENTER", um die Ebene "Hauptmenü" aufzurufen. Drücken Sie die Tasten "UP" und "DOWN", um zu den Punkten des "Hauptmenüs" zu blättern.
- Seite 37 VERWENDUNG DES USV-SYSTEMS Event Logs Cont. Ereignis- Inhalt der Ereignis LCD-Anzeige Beschreibung Code Die USV hat festgestellt, dass Ausgang Überlast 22 O/P Überlast die Ausgangsleistung (Watt oder VA) zu hoch ist. Die USV wurde vom EPA EPO Aus 25 EPO Aus ausgeschaltet.
- Seite 38 VERWENDUNG DES USV-SYSTEMS Ereignis- Inhalt der Ereignis LCD-Anzeige Beschreibung Code Die USV hat einen Ausfall der ADC-Fehler U2 ADC-Fehler internen Sensoren festgestellt. Die Eco-Modus-Einstellung ist Leitung außerhalb des U3 Außerhalb des Eco- aktiviert und das Gerät befindet Eco-Modus Bereich Bereichs sich außerhalb des Eco-Modus- Bereichs.
- Seite 39 VERWENDUNG DES USV-SYSTEMS Informationen Cont. Nummer Artikel LCD-Anzeige Beschreibung Zeigt das aktuelle Datum D A T E & T I M E Datum und Uhrzeit und die Uhrzeit an. y y y y Zeigt die EBM- E B M N U M B E R EBM-Nummer Nummer (erweiterte p c s...
- Seite 40 Bitte entsorgen und/oder recyceln Sie Ihre USV und Batterien gemäß den örtlichen Vorschriften. BATTERIE ERSATZ Informationen zur Beschaffung von Batterien finden Sie unter www.CyberPower.com, oder wenden Sie sich an Ihren Händler vor Ort. Wenn die LCD-Anzeige Replace Battery (Batterie ersetzen) Service Battery (Batterie warten) anzeigt, verwenden Sie die PowerPanel Business Agent-Software oder melden Sie sich bei der RMCARD an, um eine Laufzeitkalibrierung durchzuführen, um zu überprüfen, ob die...
- Seite 41 WARTUNG Bitte lesen und befolgen Sie die Sicherheitshinweise, bevor Sie die Batterie warten. Der Batteriewechsel sollte von geschultem Personal durchgeführt werden, das mit den Verfahren und Sicherheitsvorkehrungen vertraut ist. Notieren Sie sich die Teilenummer der Ersatzbatterie. • HINWEIS: Bevor Sie die Batterien austauschen, vergewissern Sie sich bitte, dass der Formfaktor der USV als Rack-Typ installiert ist.
- Seite 42 WARTUNG Schritt 5: Wiedereinbau der Batteriepacks Schritt 5-1 : Legen Sie die neuen Batterieschalen in das Fach. Schritt 5-2 : Bringen Sie die Batteriefachabdeckung und die Plastikfolie wieder an, indem Sie die Schrauben festziehen. Vergewissern Sie sich, dass der Anschluss richtig eingesteckt ist. Schritt 5-3 : Schließen Sie die Batterieverbinder an und befestigen Sie sie im Batteriefach.
- Seite 43 TECHNISCHE DATEN OLS4KERT4UA OLS5KERT4UA Modelle OLS6KERT4UA OLS10KERT4UA -IEC -IEC KONFIGURATION Kapazität (VA) 4000 VA 5000 VA 6000 VA 10000 VA Leistung (Watt) 3800 W 4800 W 6000 W 10000 W Formfaktor Rackmount/ Tower Energiesparende ECO-Modus Wirkungsgrad > 98% Technologie EINGABE...
- Seite 44 TECHNISCHE DATEN OLS4KERT4UA OLS5KERT4UA Modelle OLS6KERT4UA OLS10KERT4UA -IEC -IEC Netzmodus: 105~130% Last für 10 Sekunden, >130% Last für 1,5 Sekunden Batteriemodus: Überlastungsschutz 105~130% Last für 10 Sekunden, >130% Last für 1,5 Sekunden Sofortige Abschaltung des USV-Ausgangs oder Schutz durch Kurzschlussschutz...
- Seite 45 TECHNISCHE DATEN Modelle OLS6KERT5U OLS10KERT5U KONFIGURATION Kapazität (VA) 6000 VA 10000 VA Leistung (Watt) 6000 W 10000 W Formfaktor Rackmount/ Tower Energiesparende Technologie ECO-Modus Wirkungsgrad > 98% EINGABE 110-300V @ <50% load ± 5% Eingangsspannungsbereich 145-300V @ 50%~74 load ± 5% 180-300V @ >75% load ±...
- Seite 46 TECHNISCHE DATEN Modelle OLS6KERT5U OLS10KERT5U BATTERIE Spezifikationen 20 Stück x 12 V Aufladezeit 0-90% (typisch) 4 Stunden Versiegelt, wartungsfrei Benutzer austauschbar STATUSANZEIGEN LCD-Bildschirm Multifunktionale Farb-TFT-LCD-Anzeige Akustische Alarme Batteriemodus, Batterie schwach, Überlast, USV-Fehler MANAGEMENT & KOMMUNIKATION Automatische Aufladung, automatischer Neustart, Funktionen des Geräts automatische Wiederherstellung bei Überlastung Konnektivität Ports (1) Serieller Anschluss (RS232), (1) USB-Anschluss...
- Seite 47 Der Akku ist spannung. 01 Überladung zu hoher Span- nung bühr überladen. geladen. Wenden Sie sich an CyberPower für Unterstützung. Ziehen Sie den Bat- teriestecker ab und prüfen Sie die Lade- Ausfall des 02 Chgr-Aus- Das Batterieladegerät Das Ladegerät ist aus- spannung.
- Seite 48 Der Wechselrichter ist den Eingangstrenn- richter-Stö- 30 Inv-Fehler hat eine Fehlfunktion. ausgefallen. schalter aus. Kontak- rung tieren Sie CyberPower für Unterstützung. Schalten Sie die USV ab und schalten Sie Die USV hat eine zu den Eingangstrenn- Hohe Die Spannung des...
- Seite 49 Fehlfunktion des ausgefallen. USV aus und schalten Lüfters festgestellt. Sie den Eingangs- trennschalter aus. Wenden Sie sich an CyberPower für Unterstützung. Schalten Sie die USV ab und schalten Sie den Eingangstrenn- Die USV hat einen zu Die interne Zwischen- BUS-Fehler schalter aus.
- Seite 50 Sie den Zustand der USV erneut. Wenn die USV immer noch eine Eeprom-Feh- lerwarnung anzeigt, wenden Sie sich bitte an CyberPower, um Unterstützung zu er- halten. Shut down UPS and turn off the input The UPS has detected The UPS has detected ADC-Feh-ler U2 ADC Fail breaker.
