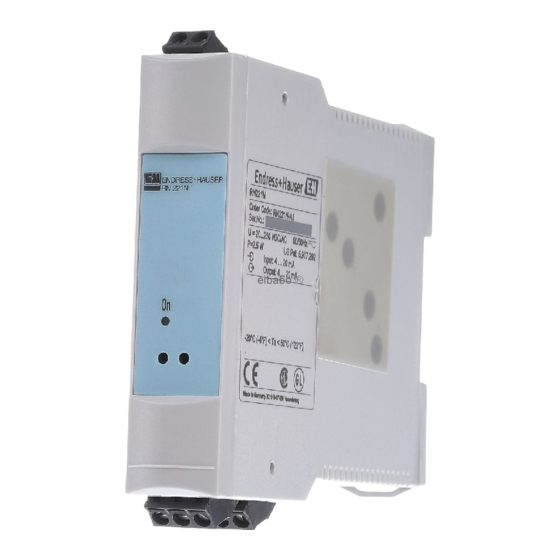

Endress+Hauser RN221N Handbuch

Endress+Hauser RN221N Handbuch

Speisetrenner
Vorschau ausblenden Andere Handbücher für RN221N:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SD00008R/09/DE/13.13
71238233
Anwendungsbereich
Galvanische Trennung von 4 bis 20 mA Stromkreisen und Spei-
sung von 2-Leiter-Messumformern, die den besonderen Anfor-
derungen der Sicherheitstechnik nach IEC 61508:2010 (Edition
2.0) genügen sollen.
Die Messeinrichtung erfüllt die Anforderungen an
• Funktionale Sicherheit gemäß IEC 61508:2010 (Edition 2.0)
• an Explosionsschutz (je nach Version)
• an elektromagnetische Verträglichkeit nach EN 61326 Serie
• an elektrische Sicherheit nach IEC/EN 61010-1.
Products
Handbuch zur
Funktionalen Sicherheit
RN221N
Speisetrenner
Solutions
Ihre Vorteile
• Einsatz in einer sicherheitsbezogenen Schutzfunktion bis
SIL 2
– unabhängig bewertet (Functional Assessment) durch
exida.com nach IEC 61508-2:2010 (Edition 2.0)
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser RN221N

Inhaltszusammenfassung für Endress+Hauser RN221N

  • Seite 1 Products Solutions Services SD00008R/09/DE/13.13 71238233 Handbuch zur Funktionalen Sicherheit RN221N Speisetrenner Anwendungsbereich Ihre Vorteile Galvanische Trennung von 4 bis 20 mA Stromkreisen und Spei- • Einsatz in einer sicherheitsbezogenen Schutzfunktion bis sung von 2-Leiter-Messumformern, die den besonderen Anfor- SIL 2 derungen der Sicherheitstechnik nach IEC 61508:2010 (Edition –...

  • Seite 3: Inhaltsverzeichnis

    Zulässige Gerätetypen ........7 Mitgeltende Gerätedokumentationen RN221N ... . . 8 Beschreibung der Sicherheitsanforderungen und Randbedingungen .

  • Seite 5: Sil Konformitätserklärung

    RN221N SIL Konformitätserklärung...
  • Seite 6 RN221N...

  • Seite 7: Systemkomponenten

    Der Sensor, gespeist mit dem Speisetrenner RN221N, erzeugt ein dem Messwert proportionales ana- loges Signal (4 bis 20 mA). Das analoge Signal wird über den Speisetrenner RN221N einer nachge- schalteten Logikeinheit wie z.B. einer SPS oder Grenzsignalgeber zugeführt und dort auf das Über- schreiten eines maximalen Wertes überwacht.

  • Seite 8: Mitgeltende Gerätedokumentationen Rn221N

    Gültige Geräteausprägungen für sicherheitsbezogenen Einsatz: Merkmal Benennung Ausprägung Zulassung alle Hilfsenergie; Diagnose J, 1 Mitgeltende Gerätedoku- Dokumentation Inhalt Bemerkung mentationen RN221N Technische Information • Technische Daten TI073R/09 • Hinweise auf Zubehör Kurzanleitung • Identifizierung KA124R/09 • Montage • Verdrahtung • Bedienung • Inbetriebnahme •...

  • Seite 9: Betrieb

    Sicherheitsfunktion innerhalb MTTR in einen überwachten oder anderweitig sicheren Zustand gebracht werden. Kenngrößen zur Funktiona- Die Tabelle zeigt die spezifischen Kenngrößen zur Funktionalen Sicherheit: len Sicherheit Kenngröße gemäß IEC 61508 RN221N-xJ, RN221N-x1 Schutzfunktion Messsignal (Ausgangsseite) 4-20mA SIL AC Gerätetyp Betriebsart...

  • Seite 10: Installation

    Korrosion. Reparatur Reparatur Die Reparatur des RN221N darf grundsätzlich nur durch Endress+Hauser erfolgen. Bei Ausfall eines SIL-gekennzeichneten Endress+Hauser-Gerätes, das in einer Schutzeinrichtung betrieben wurde, ist bei der Rücksendung des defekten Gerätes die "Erklärung zur Kontamination und Reinigung" mit dem entsprechenden Hinweis "Einsatz als SIL-Gerät in Schutzeinrichtung" beizulegen.

  • Seite 11: Anhang

    RN221N Anhang Inbetriebnahmeprotokoll Anlagenspezifische Daten bzw. Proof Test Protokoll Firma Messstellen / TAG Nr. Anlage Gerätetyp / Bestellcode SN Gerät Name Datum Passwort (falls individuell pro Gerät) Unterschrift Gerätespezifische Inbetriebnahmeparameter Proof Test Protokoll Prüfschritt Messsignal (Ausgangsseite) Sollwert Istwert Stromeingang brücken Strom: ≤...

  • Seite 12: Exida.com Management Summary

    Exida.com management summary Failure Modes, Effects and Diagnostic Analysis Project: Active Barrier preline RN 221N Customer: Endress+Hauser Wetzer GmbH + Co. KG Nesselwang Germany Contract No.: E+H Wetzer 13/03-087 Report No.: E+H Wetzer 13/03-087 R012 Version V2, Revision R1; July 2013 Stephan Aschenbrenner The document was prepared using best effort.
  • Seite 13 SN 29500. This failure rate database is specified in the safety requirements specification from Endress+Hauser Wetzer GmbH + Co. KG for the Active Barrier preline RN 221N. The listed failure rates are valid for operating stress conditions typical of an industrial field environment similar to IEC 60654-1 class C (sheltered location) with an average temperature over a long period of time of 40ºC.
  • Seite 14 RN221N Table 1 Summary for RN 221N – IEC 61508 failure rates Failure category Siemens SN 29500 [FIT] Fail Safe Detected (λ λ λ λ Fail Safe Undetected (λ λ λ λ Fail Dangerous Detected (λ λ λ λ Fail Dangerous Detected (λ...

  • Seite 15: Erklärung Zur Kontamination Und Reinigung

    RN221N Erklärung zur Kontamination und Reinigung...
  • Seite 16 www.addresses.endress.com...
