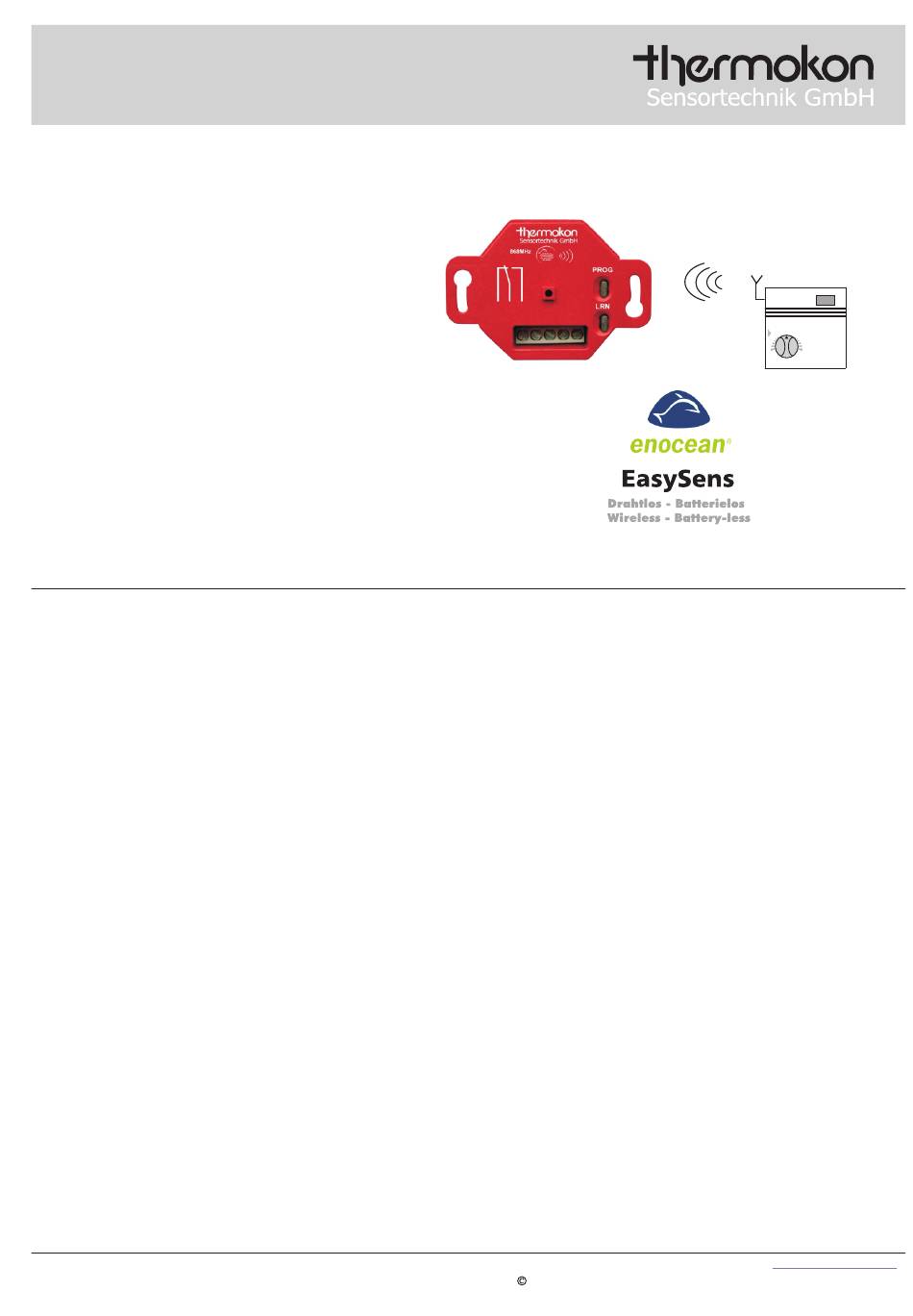

Thermokon SRC-DO Kurzanleitung

SRC-DO Typ3
Funk Schaltaktor mit Hygrostatfunktion
Wireless switching actuator with hygrostat
DE - Datenblatt
Technische Änderungen vorbehalten
Stand 09.09.2009
EN - Datasheet
Subject to technical alteration
Issue date 2009/09/09
Anwendung
Der Hygrostat-Empfänger SRC-DO Typ3 dient zur feuchteabhängigen
Belüftung im Wohnraum. Auf den Empfänger kann wahlweise ein
Raumfühler mit Sollwertverstellung (SR04P rH) oder ohne
Sollwertverstellung (SR04 rH) eingelernt werden.
Der Empfänger vergleicht die vom Sensor gelieferten Messwerte mit dem
eingestellten Sollwert. Überschreitet der Messwert den Sollwert, wird das
Relais eingeschaltet (Hygrostatfunktion). Der potentialfreie Relaisausgang
kann direkt zur Ansteuerung von Ventilatoren verwendet werden.
·
Hygrostat mit 2-Punkt Ausgang
·
Lokale Sollwertverschiebung durch SR04P rH
·
Auswertung von 1x SR04 rH (SR04P rH)
Typenübersicht
SRC-DO Typ3 24V
SRC-DO Typ3 230V
Normen und Standards
CE-Konformität: 2004/108/EG Elektromagnetische Verträglichkeit
R&TTE 1999/5/EC Radio and Telecommunications
Terminal Equipment Directive
Produktsicherheit: 2001/95/EG Produktsicherheit
Standards: EN 61000-6-2: 2005
EN 61000-6-3: 2007
ETSI EN 301 489-3:2001
EN 61000-3-2: 2006
EN 61000-3-3: 1995 + A1 +A2
Produktsicherheit: EN 60730-1:2002
Die allgemeine Zulassung für den Funkbetrieb gilt für alle EU-Länder und
für die Schweiz.
Thermokon - Platanenweg 1 - 35756 Mittenaar - Germany - Tel.: +49 2778 6960-0 - Fax: -400 - www.thermokon.de -
Sensortechnik GmbH
Betriebsspannung 24V AC/DC
Betriebsspannung 230VAC
produktblatt_src_do_typ3
868Mhz
SRC-DO
Application
The hygrostat receiver SRC-DO Type1 is designed for humidity control in
housing spaces. It is possible to learn-in a room sensor with set point
adjustment (SR04P rH) or a room temperature sensor without set point
adjustment (SR04 rH) to the receiver.
The thermostat receiver compares the measured value supplied by the
sensor with the set value. If the measured value exceeds the set value, the
relay is switched-on (hygrostat function). The potential-free relay output can
directly be used for the drive of a ventilator.
·
Hygrostat with ON/OFF output
·
Local setpoint changing with SR04P rH
·
Use of 1x SR04 rH (SR04P rH)
Types Available
SRC-DO Typ3 24V
SRC-DO Typ3 230V
Norms and Standards
CE-Conformity: 2004/108/EG Electromagnetic compatibility
R&TTE 1999/5/EC Radio and Telecommunications
Terminal Equipment Directive
Product safety: 2001/95/EG Product safety
Standards: EN 61000-6-2: 2005
EN 61000-6-3: 2007
ETSI EN 301 489-3:2001
EN 61000-3-2: 2006
EN 61000-3-3: 1995 + A1 +A2
Product safety: EN 60730-1:2002
The general registration for the radio operation is valid for all EU-
countries as well as for Switzerland.
2009
SR04x rH (optional)
0
-
+
Power supply 24V AC/DC
Power supply 230VAC
