Seite 2
Technische Daten Hardware
Versorgungsspannung:
Leistungsaufnahme:
Schaltausgang:
Antenne:
Klemme:
Gehäuse:
Schutzart:
Umgebungstemperatur:
Transport:
Gewicht:
!
Achtung
Gefahrenhinweis
Achtung: Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen. Vor Entfernen des Deckels Installation
freischalten (Sicherung ausschalten). Die Module dürfen nicht in
Verbindung mit Geräten benutzt werden, die direkt oder indirekt
menschlichen, gesundheits- oder lebenssichernden Zwecken dienen oder
durch deren Betrieb Gefahren für Menschen, Tiere oder Sachwerte
entstehen können.

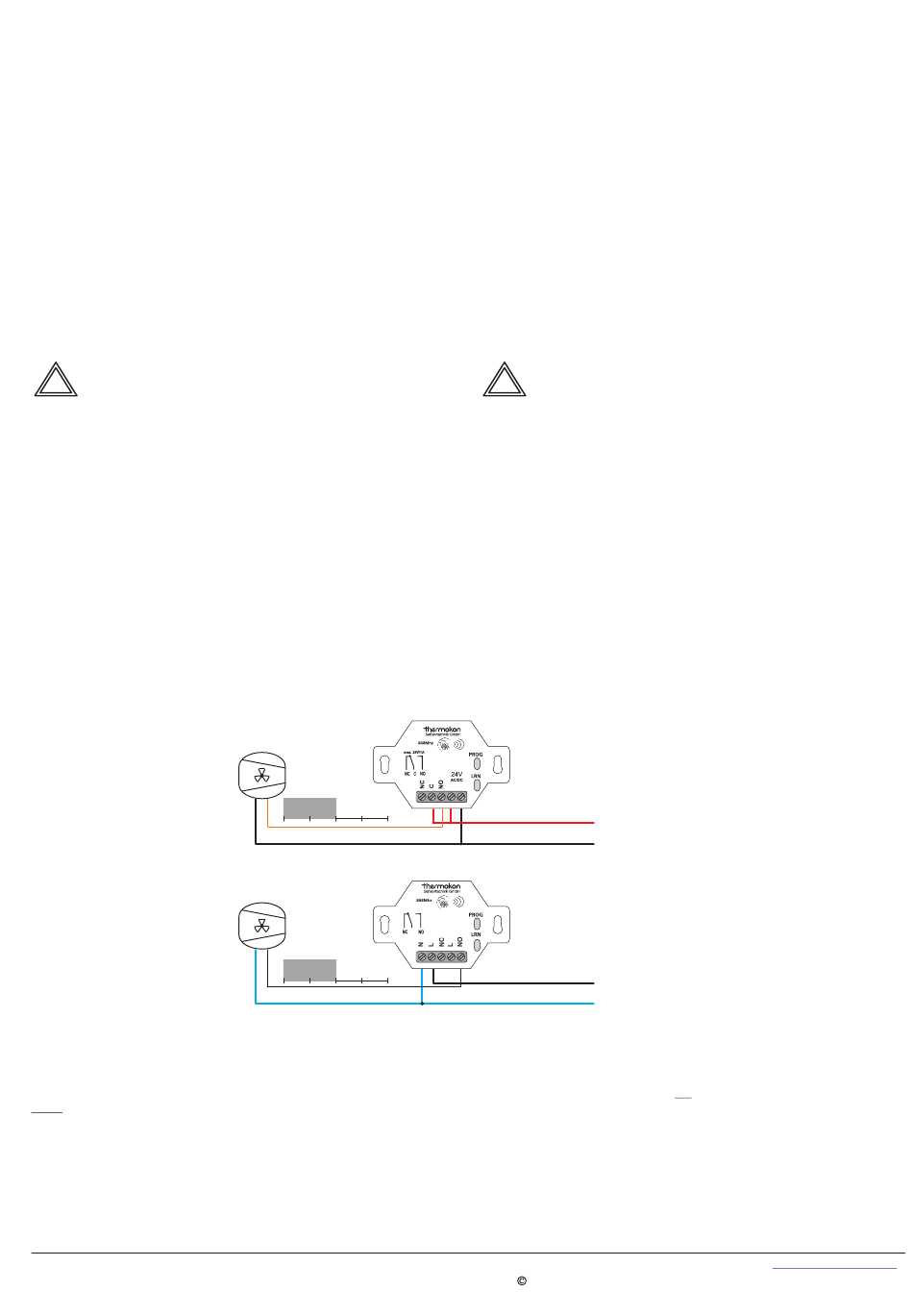

Elektrischer Anschluss
Die Geräte sind für den Betrieb an 24V AC/DC (24V Version) bzw. 230V AC
(230V Version) ausgelegt. Beim elektrischen Anschluss der Geräte gelten
die techn. Daten der Geräte.
Die Geräte müssen bei einer konstanten Betriebsspannung betrieben
werden. Strom-/Spannungsspitzen beim Ein-/Ausschalten der
Versorgungsspannung müssen bauseits vermieden werden.
Montagehinweis
Das Modulgehäuse ist vorbereitet für die Montage in einer Norm-
Unterputzdose mit Blindabdeckung und Kabelauslass. Für den Betrieb ist
keine separate externe 868MHz Empfangsantenne erforderlich.
Der ideale Montageort (optimale Funkreichweite) liegt direkt in der Nähe
des Ventilators. Dabei ist zu beachten, dass ein Abstand von mind. 0,3m
zum metallischen Gegenständen eingehalten wird, um eine Abschottung
der Funkwellen zu vermeiden.
Zur optimalen Platzierung bzgl. der Funkstrecke bitte auch die
„Informationen zu Funk" auf den folgenden Seiten beachten.
Thermokon
- Platanenweg 1 - 35756 Mittenaar - Germany - Tel.: +49 2778 6960-0 - Fax: -400 - www.thermokon.de -
Sensortechnik GmbH
24V Version:
24V=/24V~ (±
10%)
230V Version: 230V~ 5%, 50Hz
±
24V Version: typ. 1,5W / 3,4VA
230V Version: typ. 9,8VA
Wechselkontakt,
24V Version:
potenzialfrei, Last max. 24V/3A
230V Version:
nicht potenzialfrei, Last max. 2500Watt
interne Empfangsantenne
Schraubklemme max. 1,5mm²
Material ABS, Farbe rot
IP20 gemäß EN60529
-20...60°C
-20...70°C/ max. 75%rF, nicht kond.
55g
Ventilator
24V
ON/OFF
Ventilator
230V
ON/OFF
produktblatt_src_do_typ3
Page 2
Technical Data Hardware
Power supply:
Power consumption:
Switching output:
Antenna:
Clamps:
Enclosure:
Protection:
Ambient temperature
Transport:
Weight:
!
Caution
Warning Advice
Caution: The installation and assembly of electrical equipment may only be
performed by a skilled electrician. Isolate installation before removal of
cover (disconnect fuse). The modules must not be used in any relation with
equipment that supports, directly or indirectly, human health or life or with
applications that can result in danger for people, animals or real value.
Electrical Connection
The devices are constructed for the operation of 24V AC/DC
(24V Version) or 230V AC (230V Version). For the electrical connection,
the technical data of the corresponding device are valid.
The devices must be operated at a constant supply voltage. When
switching the supply voltage on/off, power surges must be avoided on
site.
SRC-DO Typ3 24V
+ -
SRC-DO Typ3 230V
max.
2500 Watt
L
230V/50Hz
Mounting Advice
The module housing is prepared for the installation in a standard flush box
with blind cover and cable outlet. No separate external 868MHz receiving
antenna is needed for operation.
The ideal mounting place (optimum transmitting range) is lying quite close to
the ventilator. It must be taken care, that a distance of at least 0,3 m to the
metallic radiator is observed, in order to avoid a compartmentalisation of the
radio waves.
As far as the optimum location is concerned, please consider the "radio
information" on the following pages.
2009
24V Version:
24V=/24V~ (±
230V Version: 230V~ 5%, 50Hz
24V Version: typ. 1,5W / 3,4VA
230V Version: typ. 9,8VA
Change over contact,
24V Version:
floating, load max. 24V/3A
230V Version:
non-floating, load max. 2500Watt
Internal receiving antenna
Terminal screw max. 1,5mm²
ABS, Colour red
IP20 according to EN60529
-20...60°C
-20...70°C/ max. 75%rH, no condensation
55g
24V AC/DC
GND
L
230VAC
N
email@thermokon.de
10%)
±
