RM

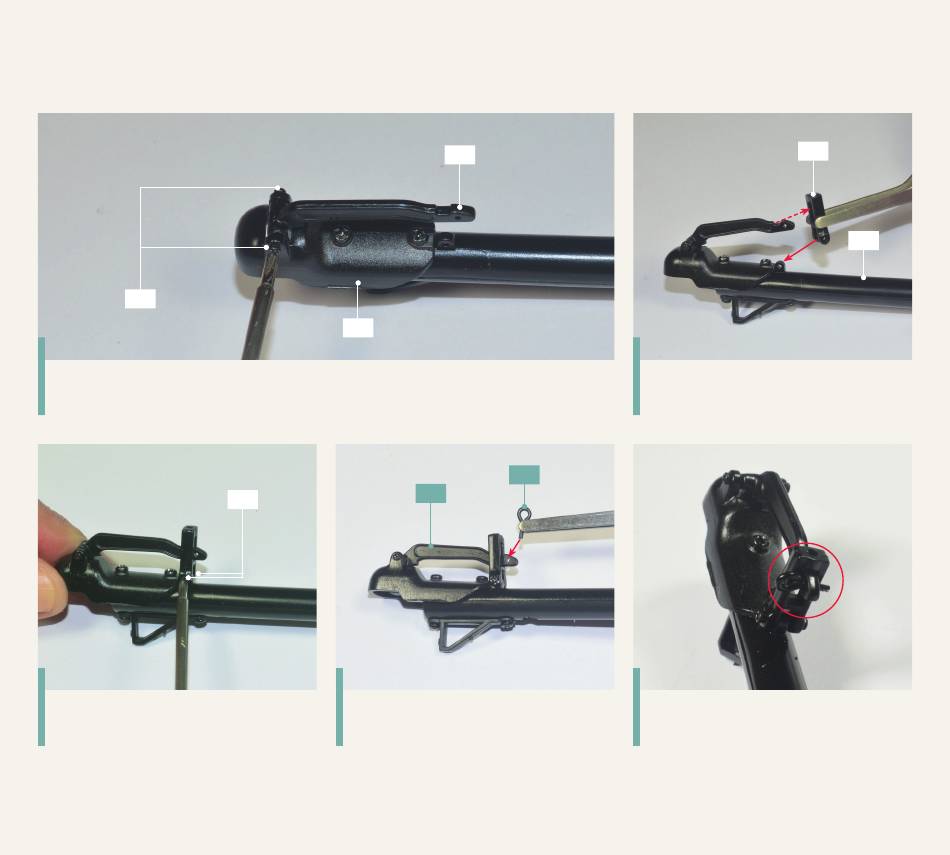

120-5.
Montieren Sie den Hebel 120E im rechteckigen Gehäuse der Kugelkupplungsplatte 120D. Richten Sie die Teile wie
abgebildet aus und ziehen Sie zwei Schrauben RM in den auf dem Foto angezeigten Löchern fest. Ziehen Sie die Schrauben
nicht vollständig an, der Hebel muss sich frei drehen lassen.
RM
120-7.
Befestigen Sie den Bügelbolzen an der Deichsel,
indem Sie zwei Schrauben RM in den angezeigten Löchern
festziehen (eine Schraube pro Seite).
120E
120D
120H
120E
120-8.
Führen Sie das Ende des kleinen Bolzens 120H in
das Loch am Ende des Hebels 120E ein.
120F
120-6.
Befestigen Sie den Bügelbolzen 120F am Ende
des Hebels und richten Sie seine Löcher an den Schlitzen
im oberen Teil der Deichsel 120A in der Nähe der
Kugelkupplungsplatte aus.
120-9.
Sobald der Bolzen in das Loch eingeführt ist,
verhindert er, dass der Hebel aus dem Bügelbolzen gleitet.
120A
5
