Die Pedale
In dieser Ausgabe bauen Sie die Pedale Ihres Käfers
zusammen und montieren sie am Vorderteil des
Bodenblechs.
41
a
41
41
e
41
f
b
41
c
ep

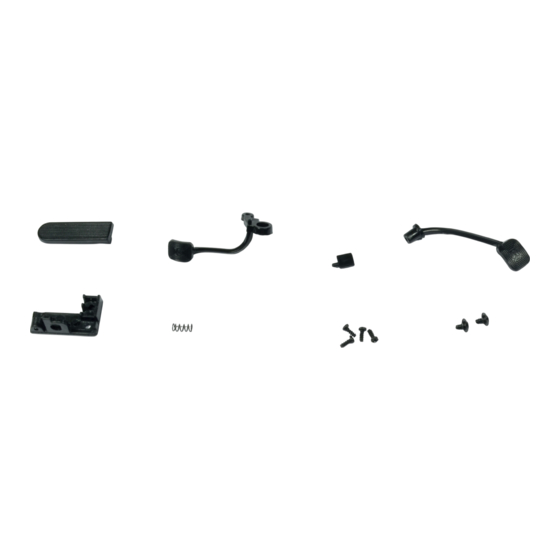

BAUTEILE IM ÜBERBLICK
41
d
41A Gaspedal
41B
Bremspedal
41C
Schalter
41D
Kupplungspedal
41E
Basis der Pedale
bp
41F
Feder
EP
vier Schrauben (1.5 x 4 mm)
BP
zwei Schrauben (1.7 x 3 x 4.5 mm)
3
