BAUANLEITUNG
DM
120-1.

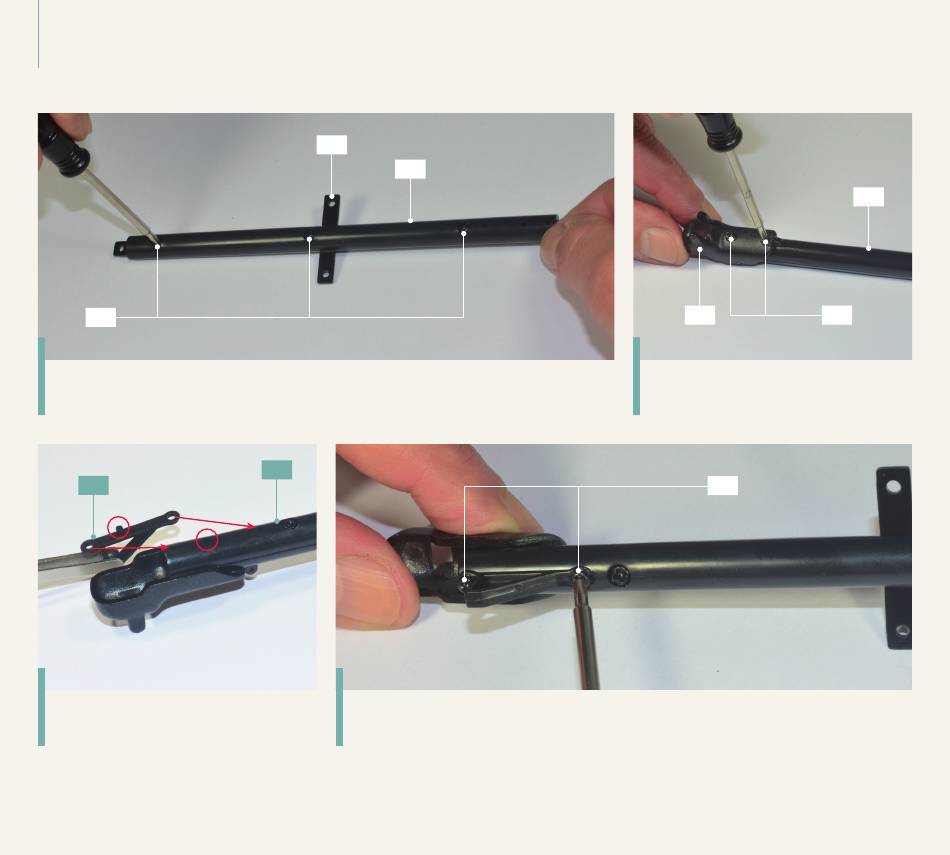

Verbinden Sie das Oberteil der Deichsel 120A mit dem Unterteil 120B. Behelfen Sie sich anhand des Fotos und
der Form der Teile, um sie korrekt auszurichten. Befestigen Sie die Komponenten, indem Sie drei Schrauben DM in den
angezeigten Löchern festziehen.
120C
120-3.
Drehen Sie die Baugruppe um und montieren
Sie die Stütze 120C an der entsprechenden Position des
Deichselunterteils 120B unter der Kugelkupplung. Führen
Sie den Stift der Stütze in das mittlere Loch ein und richten
Sie die Schlitze der Stütze an den durch die Pfeile auf dem
Foto gekennzeichneten Löchern aus.
4
120A
120B
120B
120-4.
Befestigen Sie den Hebel am Deichselunterteil mit zwei Schrauben CP in den auf dem Foto gezeigten Löchern.
120D
AM
120-2.
Montieren Sie die Platte der Kugelkupplung 120D
am schlitzlosen Ende des Deichseloberteils 120A. Richten
Sie die Teile wie gezeigt aus und befestigen Sie die Platte
mit zwei Schrauben AM.
CP
120A
