Die rechte Seitenwand
In dieser Ausgabe montieren Sie den Radkasten an der rechten
Seitenwand und verbinden die Gruppe mit dem Rest des
Anhängers.
115
115
c
ap
a
bp

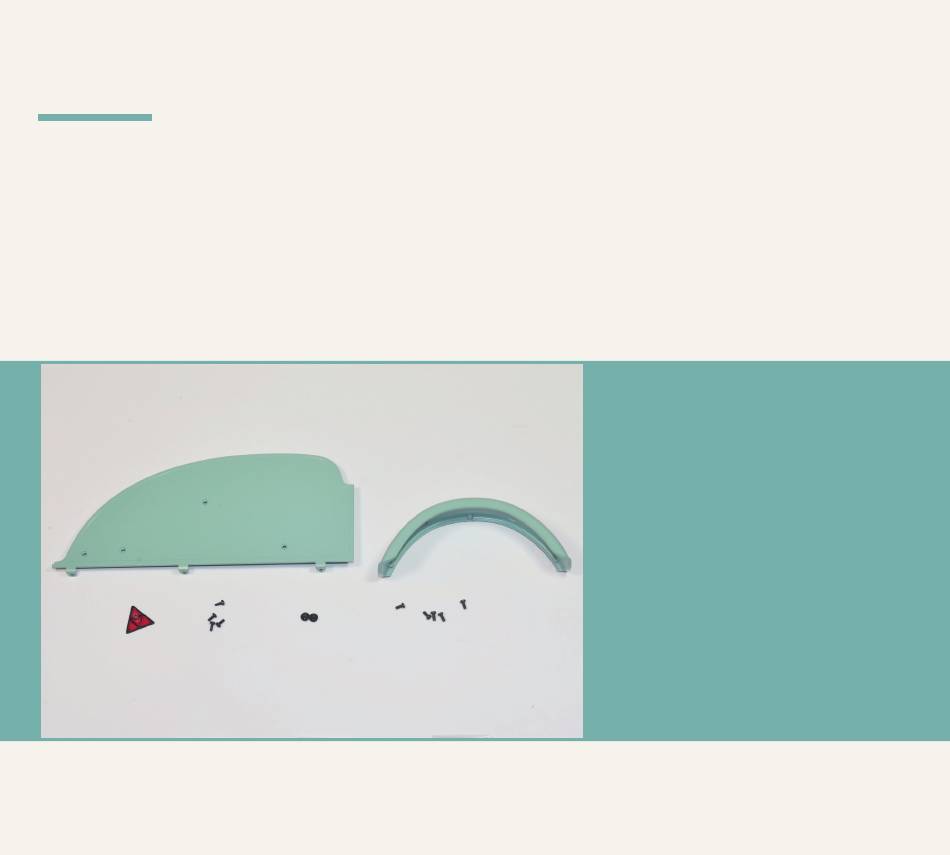

BAUTEILE IM ÜBERBLICK
115A Rechte Seitenwand
115B
115C
115
b
AP
BP
FP
fp
Radkasten
Reflektor
vier Schrauben (1.7 x 4 mm)
zwei Schrauben (1.7 x 3 x 4.5 mm)
fünf Schrauben (2 x 4 mm)
3
