1.7 Zubringerpumpe installieren

• Das 1 ¼" Außengewinde der beiliegende Schwimmen-
de-Entnahmeleitung dicht und fest in den Saugeingang
der Zubringerpumpe einschrauben.
• Das 1 ¼" Außengewinde der losen Schlauchtülle dicht
und fest in den Druckausgang der Zubringerpumpe
einschrauben, siehe Bild 1.
• Befestigen Sie das Edelstahlseil des "Revisions-Set
Tauchpumpe" mittels der Seilklemmen an dem Bügel
der Zubringerpumpe, siehe Bild 1.
• Positionieren Sie die Zubringerpumpe standfest auf den
Boden des Auffangbehälters, siehe Bild 2.
- Die Schwimmende-Entnahmeleitung muß sich im Auf-
fangbehälter frei bewegen können und darf gegen kei-
ne Hindernisse stoßen.
• Befestigen Sie das andere Ende des Edelstahlseils unter
leichter Spannung sicher im oberen Bereich des Auf-
fangbehälters.
- Hierdurch wird ein unbeabsichtigtes Umfallen der Zu-
bringerpumpe vermieden.
- Im Bedarfsfall kann hierdurch die Zubringerpumpe ein-
fach entnommen werden.
• Die 1 ¼" Tankdurchführung mit der beiliegenden PE-
Verschraubung dicht und fest verschrauben.
- Falls Ihr Auffangbehälter
Muffenanschluss besitzt, können sie zudem den Leer-
rohrstopfen mit einsetzen, siehe Bild 3.
• Die zweite lose 1 ¼" Schlauchtülle zusammen mit dem
90° Winkel dicht und fest mit der Tankdurchführung
verschrauben, siehe Bild 3.
• Mit der 1 ¼" Druckleitung nun die Zubringerpumpe mit-
tels der beiliegenden Schlauchschelle dicht und fest
an die Tankdurchführung anschliessen.
- Den Druckschlauch hierbei auf die entsprechende
Länge kürzen.
- Achten Sie darauf, dass die Zubringerpumpe nicht mit
ihrem Gewicht an der Druckleitung hängt.
• Schwimmerschalter der Zubringerpumpe in ge-
streckter Länge oberhalb der Pumpe an der
Druckleitung oder dem Edelstahlseil mit Kabel-
bindern befestigen.
DEHOUST GmbH - Bereich GEP Wecostr. 7-11 D-53783 Eitorf
Zubringerpumpe
für IRM ® -C-Class / A-Class
einen

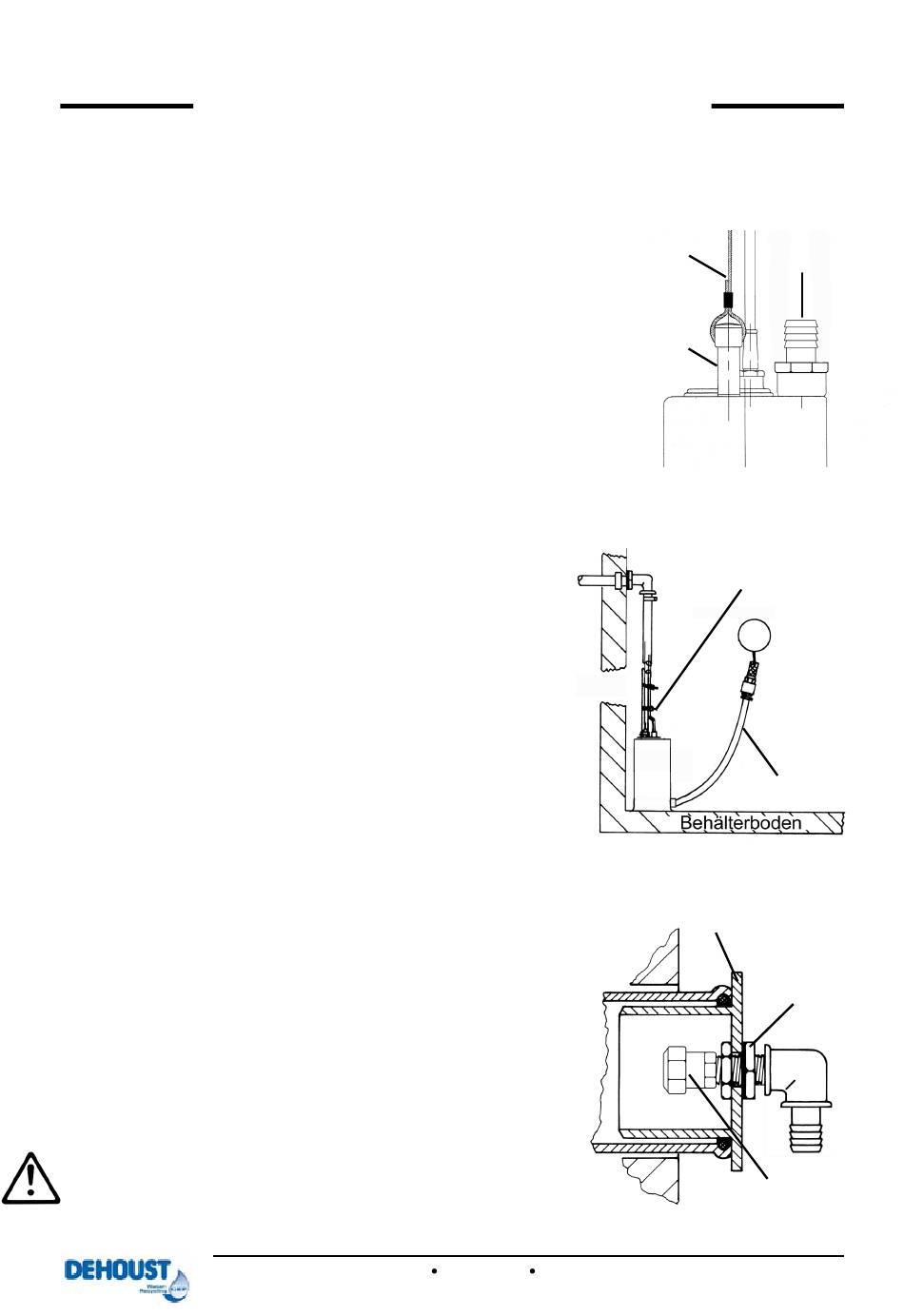

Bild 1
