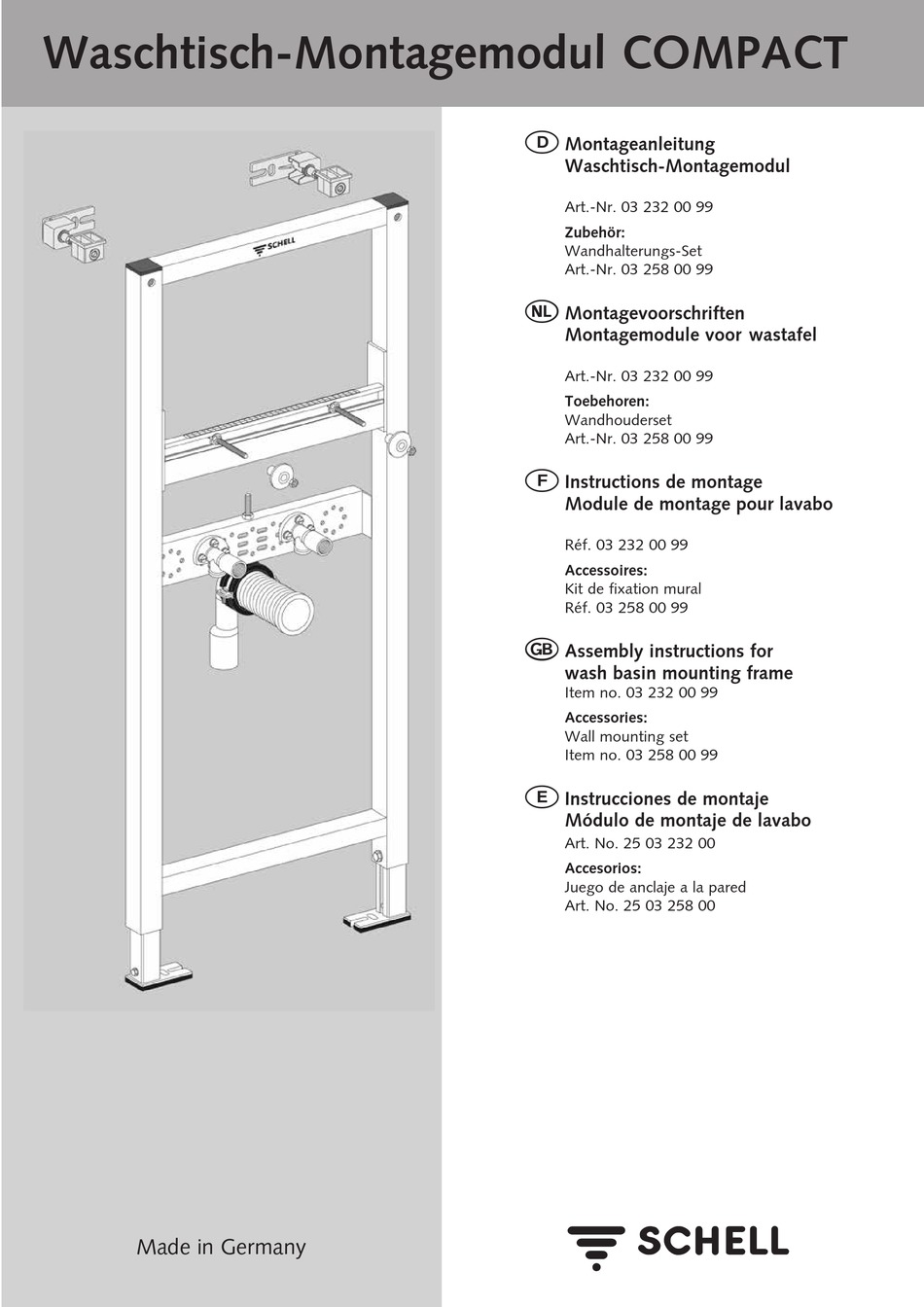

Waschtisch-Montagemodul COMPACT
Made in Germany
D
Montageanleitung
Waschtisch-Montagemodul
Art.-Nr. 03 232 00 99
Zubehör:
Wandhalterungs-Set
Art.-Nr. 03 258 00 99
O
Montagevoorschriften
Montagemodule voor wastafel
Art.-Nr. 03 232 00 99
Toebehoren:
Wandhouderset
Art.-Nr. 03 258 00 99
F
Instructions de montage
Module de montage pour lavabo
Réf. 03 232 00 99
Accessoires:
Kit de fixation mural
Réf. 03 258 00 99
G
Assembly instructions for
wash basin mounting frame
Item no. 03 232 00 99
Accessories:
Wall mounting set
Item no. 03 258 00 99
E
Instrucciones de montaje
Módulo de montaje de lavabo
Art. No. 25 03 232 00
Accesorios:
Juego de anclaje a la pared
Art. No. 25 03 258 00
Werbung
Verwandte Anleitungen für schell COMPACT
Inhaltszusammenfassung für schell COMPACT
- Seite 1 Waschtisch-Montagemodul COMPACT Montageanleitung Waschtisch-Montagemodul Art.-Nr. 03 232 00 99 Zubehör: Wandhalterungs-Set Art.-Nr. 03 258 00 99 Montagevoorschriften Montagemodule voor wastafel Art.-Nr. 03 232 00 99 Toebehoren: Wandhouderset Art.-Nr. 03 258 00 99 Instructions de montage Module de montage pour lavabo Réf.
- Seite 2 Installationshinweise / Installatietips / Conseils pour l’installation / Notes on installation / Indicaciones de instalación • Installationsmaße Hersteller beachten! • Respecteer de installatiematen opgegeven door de fabrikant! • Respecter les dimensions d’installation indiquées par le fabricant! • Observe installation dimensions of manufacturer! •...
- Seite 3 Montage / Montage / Montage / Assembly / Montaje 1. Ggfs. Wandhalterung montieren (Zubehör). 2. Montagehöhe einstellen Höhe Meteriss = Oberkante FFb + 1000 mm. 3. Montagemodul ausrichten. 4. Ggfs. Wandhalterung markieren und bohren. 5. Fußgestell markieren und bohren. 6. Fußgestell montieren. 7.
- Seite 4 Anschlüsse / Aansluitmaten / Raccordements / Connections / Conexiones 1. Höhe und Abstand der Waschtischbefestigung einstellen (A) (D), (Herstellerangaben beachten). 2. Höhe und Abstand der Eckventile einstellen (B) (E). 3. Höhe Abfluss nach Herstellerangaben einstellen (C). 4. Wasseranschluss herstellen, Druckprobe durchführen. 1.
- Seite 5 Ausmauerwerk / Muurinbouw / Montage à encaster / In-fill masonry work / Montaje empotrado 1. Modul frontseitig mit Trockenbauplatten verblenden. 1. Module aan de voorkant met droogbouwplaten afwerken. 1. Achever l’avant du module avec deux plaques de plâtre. 1. On front, face frame with dry construction building boards.
- Seite 6 DIN 18183 Montagewanden uit gips platen DIN 1053 Metselwerk DIN 4109 Geluidsisolatie bij hoogbouw Lors du montage, respectez les prescriptions suivantes: SCHELL GmbH & Co. KG DIN 18183 Parois de fixation en plaques de plâtre Armaturentechnologie DIN 1053 Maçonneries Raiffeisenstraße 31 DIN 4109 Isolation phonique dans la construction d’immeubles...
