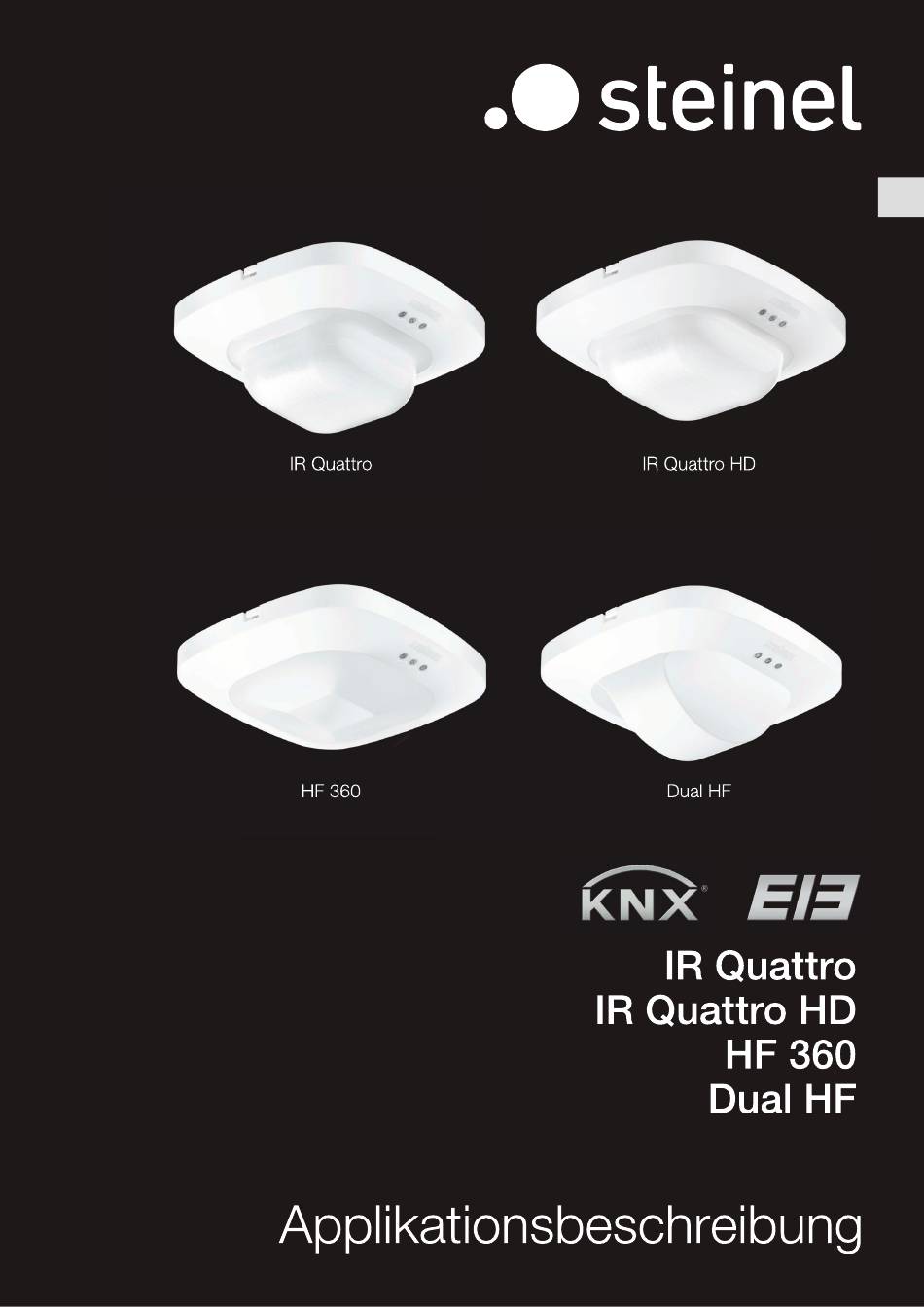

- Seite 1 Control Pro 2 Serie...
- Seite 2 Applikationsbeschreibung Control Pro 2 Serie V3.5 Inhaltsverzeichnis Applikationsbeschreibung Control Pro 2 Serie V3.5 Melder-Funktionen ............3 Beschreibung Kommunikationsobjekte Konstantlicht regelung ..........10 Funktionen ..............3 Beschreibung Kommunikationsobjekte Ausgang Licht ..............3 Präsenzausgang............11 Ausgang Konstantlichtregelung ........3 Beschreibung Kommunikationsobjekte Abwesenheitsausgang ..........11 1.3.1 Abgleich ................
- Seite 3 Applikationsbeschreibung Control Pro 2 Serie V3.5 Melder-Funktionen Funktionen Ausgang Licht Der Sensor hat vier voneinander unabhängige Lichtausgänge. Jeder Lichtausgang kann mit einer eigenen Schaltschwelle parametriert werden. Für das Ausgangsobjekt stehen mehrere Datenpunkttypen zur Auswahl. Je nach Datenpunkttyp des Ausgangsobjekts ist eine entsprechende Übersteuerung mit Hilfe von Eingangsobjekten möglich.
- Seite 4 Applikationsbeschreibung Control Pro 2 Serie V3.5 1.3.1 Abgleich Ausgang Grundbeleuchtung Die Genauigkeit der Konstantlichtregelung soll verbessert werden Bei den Lichtausgängen und der Konstantlichtregelung steht eine indem der aktuelle Dimmwert während des Teach-Vorgangs mit Grundbeleuchtung zur Verfügung. Dabei sind folgende Einstellungen erfasst wird.
- Seite 5 Applikationsbeschreibung Control Pro 2 Serie V3.5 Ausgang Helligkeit 1.15 Logikgatter Der Ausgang Helligkeitsmessung sendet den gemessenen Hellig- Es können bis zu zwei Logikgatter mit einem bis zu vier Eingängen keitswert des Sensors entweder nach einer Mindeständerung des konfiguriert werden. Mögliche Verknüpfungen sind UND, ODER und Wertes oder zyklisch nach einem fest definierten Intervall auf den EXKLUSIV-ODER.
- Seite 6 Applikationsbeschreibung Control Pro 2 Serie V3.5 Slave-Melder 1.1.2 Ändern der Werte über den Bus Beim Slave-Melder ist der Präsenzausgang zu aktivieren und dann Einige der Einstellungsparameter können auf über den Bus geändert entsprechend der Vorgaben einzustellen. Hier beispielhaft eine werden. Bei den Lichtausgängen und der Konstantlichtregelung Nachlaufzeit von 5 min, wobei der Status bei aktiver Präsenz alle sind dies die Schaltschwellen bzw.
- Seite 7 Applikationsbeschreibung Control Pro 2 Serie V3.5 Liste der Kommunikationsobjekte Objekt Namen Funktion Flag Lichtausgang 2 Eingang dimmen heller/dunkler 3.007 KSÜ Objekt Namen Funktion Flag Lichtausgang 2 Eingang Status Status 1.001 KLÜ 0..100% 5.001 KSÜ Dimmwert Reichweite S (nur Hallway) 0..100% 5.001 KLSÜ...
- Seite 8 Applikationsbeschreibung Control Pro 2 Serie V3.5 Objekt Namen Funktion Flag Objekt Namen Funktion Flag Logikgatter 1 Ausgang EIN/AUS 1.002 KLÜ Temperatur Grenzwert 2 Sperren EIN/AUS 1.011 KLÜ Status Logikgatter 1 Ausgang 0..255 5.010 KLÜ Externe Luftfeuchte 0..100% 9.007 KSÜ Logikgatter 1 Sperren EIN/AUS 1.003 KSÜ...
- Seite 9 Applikationsbeschreibung Control Pro 2 Serie V3.5 Beschreibung Kommunikationsobjekte Objekt Beschreibung Lichtausgang X (1..4) Lichtausgang X Dieses Objekt ist immer bei aktiviertem Lichtausgang Eingang schalten vorhanden. Objekt Beschreibung Wenn der Parameter „Modus Lichtausgang“ auf „auto- Lichtausgang X Dieses Objekt ist immer bei aktiviertem Lichtausgang matisch EIN und AUS“...
- Seite 10 Applikationsbeschreibung Control Pro 2 Serie V3.5 Beschreibung Kommunikationsobjekte Objekt Beschreibung Konstantlicht regelung Konstantlichtregelung 1 Dieses Objekt ist immer bei aktivierter Konstantlicht- Eingang schalten regelung vorhanden. Objekt Beschreibung Wenn der Parameter „Modus Konstantlichtregelung“ Konstantlichtregelung 1 Dieses Objekt ist immer bei aktivierter Konstantlicht- auf „automatisch EIN und AUS“...
- Seite 11 Applikationsbeschreibung Control Pro 2 Serie V3.5 Objekt Beschreibung Objekt Beschreibung Konstantlichtregelung 2 Dieses Objekt ist nur sichtbar, wenn der Parameter Präsenzausgang Dieses Objekt ist nur sichtbar, wenn der Parameter Eingang dimmen „2. Ausgang“ auf „aktiv“ gesetzt ist. Sperren „Ausgang sperren“ nicht auf „Nein“ gesetzt ist. Wird über dieses Objekt ein Telegramm empfangen, Über den Parameter „Ausgang Sperren“...
- Seite 12 Applikationsbeschreibung Control Pro 2 Serie V3.5 Beschreibung Kommunikationsobjekte HLK Beschreibung Kommunikationsobjekte Temperatur Objekt Beschreibung Objekt Beschreibung Dieses Objekt ist immer bei aktiviertem HLK Ausgang Messwert Dieses Objekt ist immer bei aktiviertem Temperaturaus- Schalten/Modus vorhanden. Temperatur gang vorhanden. Dieses Objekt muss mit dem Präsenz-Eingang des Über die mit diesem Objekt verknüpfte Gruppenadresse Raumtemperatur-Reglers verbunden werden, über den wird die vom Melder gemessene Temperatur über den...
- Seite 13 Applikationsbeschreibung Control Pro 2 Serie V3.5 9.12 Beschreibung Kommunikationsobjekte Objekt Beschreibung Logikgatter X (1..2) Luftfeuchte Dieses Objekt ist immer bei aktiviertem Luftfeuchteaus- Grenzwert X gang und wenn der Parameter „Ausgang sperren“ nicht Objekt Beschreibung Sperren auf „Nein“ gesetzt ist vorhanden. Logikgatter X Dieses Objekt ist nur sichtbar, wenn der Parameter Über den Parameter „Ausgang Sperren“...
- Seite 14 Applikationsbeschreibung Control Pro 2 Serie V3.5 10 ETS Parameter Allgemeine Einstellungen Hinweis zu den Farben in den Parametereinstellungen: Name Einstellungen Werkseinstellung Helligkeitsausgang Inaktiv Inaktiv Parameter immer vorhanden. Von hier an abwärts sind Aktiv alle Parameterabhängigen Farben zurückgesetzt. Aktiv: Es steht zusätzlich der Ausgang Helligkeit mit den zugehörigen Para- Parameter nur in Abhängigkeit von einer Einstellung metern zur Verfügung.
- Seite 15 Applikationsbeschreibung Control Pro 2 Serie V3.5 10.2 Lichtausgang 1..4 Lichtausgang 1…4 Name Einstellungen Werkseinstellung Lichtausgang 1…4 Slave Eingang Inaktiv Inaktiv Name Einstellungen Werkseinstellung Allgemeine Parameter EIN/AUS Objekt Lichtausgang EIN / AUS EIN /AUS Mit diesem Parameter wird festgelegt ob der Slave Eingang ein EIN Dimmwert Telegramm erwartet oder ein EIN und AUS Telegramm erwartet.
- Seite 16 Applikationsbeschreibung Control Pro 2 Serie V3.5 Lichtausgang 1…4 Lichtausgang 1…4 Name Einstellungen Werkseinstellung Name Einstellungen Werkseinstellung Grundbeleuchtung EIN zeitbegrenzt zeitbegrenzt Tagbetrieb Nein Nein abhängig von Hellig- keit Einstellung, ob der Lichtausgang unabhängig von der Helligkeit schalten soll. dimmen Schaltschwelle EIN 10…1000 Lux 500 Lux immer...
- Seite 17 Applikationsbeschreibung Control Pro 2 Serie V3.5 Lichtausgang 1…4 Konstantlichtregelung Name Einstellungen Werkseinstellung Name Einstellungen Werkseinstellung Verhalten bei Freigeben Regelung fortsetzen Regelung fortsetzen Schaltobjekte senden EIN / AUS EIN / AUS Mit diesem Parameter wird eingestellt, ob nach der Freigabe der Ausgang Mit diesem Parameter wird eingestellt, ob bei der Objekteinstellung seine Tätigkeit wieder aufnimmt oder ob der Ausgang zuerst ein- oder ausge- Dimmwert die Schaltbefehle EIN und AUS oder nur EIN oder nur AUS...
- Seite 18 Applikationsbeschreibung Control Pro 2 Serie V3.5 Konstantlichtregelung Konstantlichtregelung Name Einstellungen Werkseinstellung Name Einstellungen Werkseinstellung Max. Schrittweite beim 0,5%; 1%; 1,5%; 2%; Grundbeleuchtung EIN Zeitbegrenzt zeitbegrenzt Dimmen 2,5%; 3%; 5% Abhängig von Hellig- Über diesen Parameter wird die maximale „Schrittweite“ beim Dimmen einge- keit stellt (das ist der Wert, um den ein neuer Dimmwert bei der Konstantlicht- Dimmen...
- Seite 19 Applikationsbeschreibung Control Pro 2 Serie V3.5 10.4 Präsenzausgang Konstantlichtregelung Name Einstellungen Werkseinstellung Präsenzausgang Beleuchtung bei ausrei- ausschalten ausschalten Name Einstellungen Werkseinstellung chend Tageslicht Einschaltverzögerung (in 0…10 dimmen auf Mindest- Sekunden) Dimmwert Über die Gesamte Zeit der Einschaltverzögerung muss eine Bewegung Über diesen Parameter wird eingestellt, ob bei aktiver Konstantlichtregelung erfasst werden.
- Seite 20 Applikationsbeschreibung Control Pro 2 Serie V3.5 Präsenzausgang Abwesenheitsausgang Name Einstellungen Werkseinstellung Name Einstellungen Werkseinstellung Verhalten bei Freigeben Regelung fortsetzen Regelung fortsetzen Verhalten bei Sperren keine Aktion keine Aktion Mit diesem Parameter wird eingestellt, ob nach der Freigabe der Ausgang Mit diesem Parameter wird eingestellt, ob vor dem Sperren der Ausgang ein- seine Tätigkeit wieder aufnimmt oder ob der Ausgang zuerst ein- oder ausge- oder ausgeschaltet werden soll oder ob der Ausgang unverändert bleiben schaltet wird.
- Seite 21 Applikationsbeschreibung Control Pro 2 Serie V3.5 HLK Ausgang Dämmerungsschalterausgang Name Einstellungen Werkseinstellung Name Einstellungen Werkseinstellung Slave Eingang Inaktiv Ausgang sperren Nein Nein Sperren mit 1 / EIN/AUS Freigabe mit 0 Mit diesem Parameter wird festgelegt ob der Slave Eingang ein EIN Sperren mit 0 / Telegramm erwartet oder ein EIN und AUS Telegramm erwartet.
- Seite 22 Applikationsbeschreibung Control Pro 2 Serie V3.5 10.9 Sabotageausgang Feuchtigkeitsausgang Name Einstellungen Werkseinstellung Sabotageausgang Status nicht zyklisch Status nicht zyklisch Grenzwert Name Einstellungen Werkseinstellung Status zyklisch senden senden senden Zyklisch senden Intervall hh:mm:ss 00:01:00 EIN/AUS Zeitintervall mit dem zyklisch das Sabotage-Telegramm als Heartbeat gesendet wird.
- Seite 23 Applikationsbeschreibung Control Pro 2 Serie V3.5 Taupunktausgang Temperaturausgang Name Einstellungen Werkseinstellung Name Einstellungen Werkseinstellung Voreilung Taupunktalarm 1 … 255 Abgleich Sensor -128 … 127 Mit diesem Parameter wird eingestellt, ab welcher Schwelle der Taupunkta- Mit diesem Wert * 0,1°C kann der interne Temperaturfühler abgeglichen larm gesendet wird.
- Seite 24 Applikationsbeschreibung Control Pro 2 Serie V3.5 Temperaturausgang Logikgatter Name Einstellungen Werkseinstellung Name Einstellungen Werkseinstellung Grenzwert sperren Nein Logikgatter bei Änderung der bei Änderung der Sendeverhalten Ausgang Logik; Logik Sperren mit 1 / bei Änderung der Freigabe mit 0 Logik auf 1; Sperren mit 0 / bei Änderung der Freigabe mit 1...
