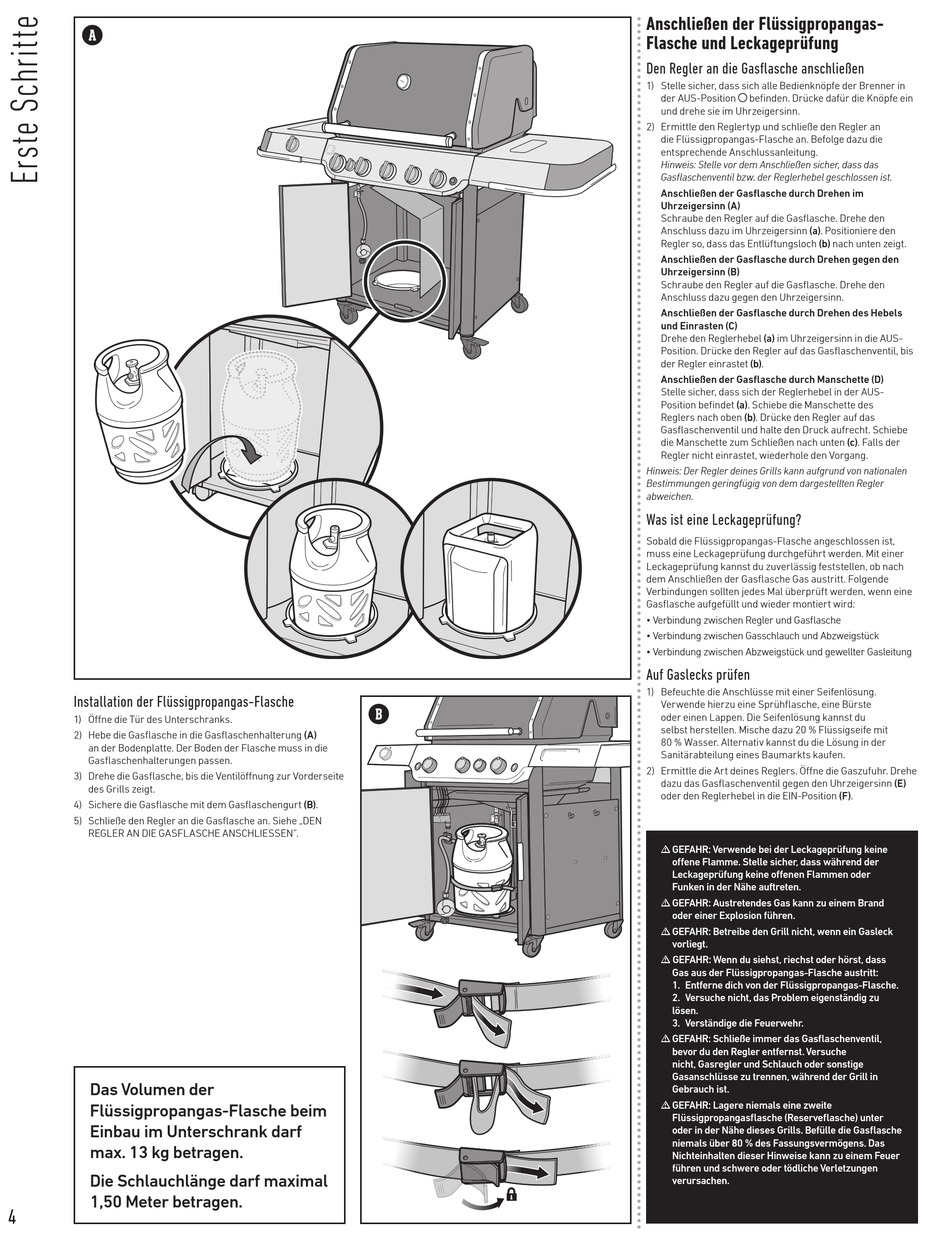

Installation der Flüssigpropangas-Flasche
1) Öffne die Tür des Unterschranks.
2) Hebe die Gasflasche in die Gasflaschenhalterung (A)
an der Bodenplatte. Der Boden der Flasche muss in die
Gasflaschenhalterungen passen.
3) Drehe die Gasflasche, bis die Ventilöffnung zur Vorderseite
des Grills zeigt.
4) Sichere die Gasflasche mit dem Gasflaschengurt (B).
5) Schließe den Regler an die Gasflasche an. Siehe „DEN
REGLER AN DIE GASFLASCHE ANSCHLIESSEN".
Das Volumen der
Flüssigpropangas-Flasche beim
Einbau im Unterschrank darf
max. 13 kg betragen.
Die Schlauchlänge darf maximal
1,50 Meter betragen.
4
Anschließen der Flüssigpropangas-
Flasche und Leckageprüfung
Den Regler an die Gasflasche anschließen
1) Stelle sicher, dass sich alle Bedienknöpfe der Brenner in
der AUS-Position
befinden. Drücke dafür die Knöpfe ein
und drehe sie im Uhrzeigersinn.
2) Ermittle den Reglertyp und schließe den Regler an
die Flüssigpropangas-Flasche an. Befolge dazu die
entsprechende Anschlussanleitung.
Hinweis: Stelle vor dem Anschließen sicher, dass das
Gasflaschenventil bzw. der Reglerhebel geschlossen ist.
Anschließen der Gasflasche durch Drehen im
Uhrzeigersinn (A)
Schraube den Regler auf die Gasflasche. Drehe den
Anschluss dazu im Uhrzeigersinn (a). Positioniere den
Regler so, dass das Entlüftungsloch (b) nach unten zeigt.
Anschließen der Gasflasche durch Drehen gegen den
Uhrzeigersinn (B)
Schraube den Regler auf die Gasflasche. Drehe den
Anschluss dazu gegen den Uhrzeigersinn.
Anschließen der Gasflasche durch Drehen des Hebels
und Einrasten (C)
Drehe den Reglerhebel (a) im Uhrzeigersinn in die AUS-
Position. Drücke den Regler auf das Gasflaschenventil, bis
der Regler einrastet (b).
Anschließen der Gasflasche durch Manschette (D)
Stelle sicher, dass sich der Reglerhebel in der AUS-
Position befindet (a). Schiebe die Manschette des
Reglers nach oben (b). Drücke den Regler auf das
Gasflaschenventil und halte den Druck aufrecht. Schiebe
die Manschette zum Schließen nach unten (c). Falls der
Regler nicht einrastet, wiederhole den Vorgang.
Hinweis: Der Regler deines Grills kann aufgrund von nationalen
Bestimmungen geringfügig von dem dargestellten Regler
abweichen.
Was ist eine Leckageprüfung?
Sobald die Flüssigpropangas-Flasche angeschlossen ist,
muss eine Leckageprüfung durchgeführt werden. Mit einer
Leckageprüfung kannst du zuverlässig feststellen, ob nach
dem Anschließen der Gasflasche Gas austritt. Folgende
Verbindungen sollten jedes Mal überprüft werden, wenn eine
Gasflasche aufgefüllt und wieder montiert wird:
• Verbindung zwischen Regler und Gasflasche
• Verbindung zwischen Gasschlauch und Abzweigstück
• Verbindung zwischen Abzweigstück und gewellter Gasleitung
Auf Gaslecks prüfen
1) Befeuchte die Anschlüsse mit einer Seifenlösung.
Verwende hierzu eine Sprühflasche, eine Bürste
oder einen Lappen. Die Seifenlösung kannst du
selbst herstellen. Mische dazu 20 % Flüssigseife mit
80 % Wasser. Alternativ kannst du die Lösung in der
Sanitärabteilung eines Baumarkts kaufen.
2) Ermittle die Art deines Reglers. Öffne die Gaszufuhr. Drehe
dazu das Gasflaschenventil gegen den Uhrzeigersinn (E)
oder den Reglerhebel in die EIN-Position (F).
m
GEFAHR: Verwende bei der Leckageprüfung keine
offene Flamme. Stelle sicher, dass während der
Leckageprüfung keine offenen Flammen oder
Funken in der Nähe auftreten.
GEFAHR: Austretendes Gas kann zu einem Brand
m
oder einer Explosion führen.
m
GEFAHR: Betreibe den Grill nicht, wenn ein Gasleck
vorliegt.
GEFAHR: Wenn du siehst, riechst oder hörst, dass
m
Gas aus der Flüssigpropangas-Flasche austritt:
1. Entferne dich von der Flüssigpropangas-Flasche.
2. Versuche nicht, das Problem eigenständig zu
lösen.
3. Verständige die Feuerwehr.
m
GEFAHR: Schließe immer das Gasflaschenventil,
bevor du den Regler entfernst. Versuche
nicht, Gasregler und Schlauch oder sonstige
Gasanschlüsse zu trennen, während der Grill in
Gebrauch ist.
GEFAHR: Lagere niemals eine zweite
m
Flüssigpropangasflasche (Reserveflasche) unter
oder in der Nähe dieses Grills. Befülle die Gasflasche
niemals über 80 % des Fassungsvermögens. Das
Nichteinhalten dieser Hinweise kann zu einem Feuer
führen und schwere oder tödliche Verletzungen
verursachen.
