- Seite 1 Betriebsanleitung QTouch 8...
- Seite 2 E-Mail: info@quorion.de Originalbetriebsanleitung Die in diesem Dokument enthaltenen Informationen sind Eigentum der QUORiON Data Systems GmbH. Die Veröffentlichung, ganz oder in Teilen, bedarf der Zustimmung der QUORiON Data Systems GmbH. © 2015 QUORiON Data Systems GmbH Irrtum und technische Änderungen vorbehalten...
- Seite 3 Sehr geehrte Kunden! Wir freuen uns, Sie zu der Familie der QUORiON-Kunden zählen zu dürfen, und hoffen, Sie von unseren Vorzügen, wie Qualität, Flexibilität und Kunden-Zufriedenheit, überzeugen zu können. Mit der QUORiON QTouch 8 haben Sie ein hochwertiges POS-System erworben, das vollständig auf Ihre Kundenwünsche konfigurierbar und doch leicht und schnell zu bedienen ist.
-
Seite 4: Inhaltsverzeichnis
Sicherheit ......................8 Bestimmungsgemäße Verwendung................. 8 Grundlegende Sicherheitshinweise ................. 9 CE-Konformitätserklärung .................... 10 Lieferumfang....................... 11 Produktbeschreibung ..................12 Übersicht QTouch 8 ...................... 12 Typenschild ........................13 Technische Daten ......................14 Ausstattungsvarianten und Erweiterungen ..............15 Schnittstellen ....................... 16 Inbetriebnahme ....................17 Kassensystem an Stromversorgung anschließen ............ - Seite 5 Beleg- und Rechnungsanzeige ....................20 6.1.4 Artikel-/Warengruppen ......................20 6.1.5 Bedien-Schaltflächen ......................21 6.1.6 Nummern-Schaltflächen ....................... 22 Betriebsarten ....................... 22 Reinigung und Pflege ..................23 Außerbetriebnahme ................... 24 Kassensystem ausschalten .................... 24 Kassensystem von Stromversorgung trennen ..............26 Entsorgung ......................27 QTouch 8...
-
Seite 6: Hinweise Zu Diesem Dokument
Hinweise zu diesem Dokument Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt ausschließlich für den Gerätetyp QTouch 8. Dieses Dokument ist für den Endanwender. Weiterführende Informationen Weiterführende Informationen finden Sie im Support-Bereich unter www.quorion.de: Kategorie Inhalt Dokumentation ─ Bedienungsanleitungen ─... -
Seite 7: Verwendete Piktogramme
Beispiel Fett ─ Schaltflächen ─ Klicken Sie in der Menüleiste auf die ─ Tasten Schaltfläche Betriebsart (C). Kursiv Öffnet das Menü Betriebsart ─ Menüs ─ ─ Dialogfelder 1.3.6 Nomenklatur Vollständige Benennung Benennung in diesem Dokument QTouch 8 Kassensystem/Produkt QTouch 8... -
Seite 8: Sicherheit
Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen lassen! Die Betriebsanleitung ist Teil des Produkts. Die Betriebsanleitung muss gelesen und beachtet werden. Bewahren Sie die Betriebsanleitung auf und geben Sie das Produkt nur mit der Betriebsanleitung und dem mitgelieferten Zubehör an Dritte weiter. QTouch 8... -
Seite 9: Grundlegende Sicherheitshinweise
Sicherheitshinweise zu befolgen. Unfallgefahr durch Stromschlag oder Brand Durch den Einsatz von Zubehör oder Ersatzteilen, die nicht von QUORiON freigegeben wurden sowie durch unsachgemäße Verwendung des Kassensystems und dessen Komponenten kann es zu Unfällen kommen, bei denen Personen schwer oder tödlich verletzt werden können. -
Seite 10: Ce-Konformitätserklärung
Konformität zu den EMV-Richtlinien und Normen aufweisen. Für die Einhaltung der Konformität zur EMV Richtlinie 2004/108/EG und den nationalen EMV Gesetzen für installierte Systeme, Systemzubehör und Systemkomponenten, die nicht von QUORiON als Hersteller der Kasse mitgeliefert oder geprüft und zugelassen worden sind, ist der Systemintegrator verantwortlich. -
Seite 11: Lieferumfang
Lieferumfang Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerliche Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Abbildung 1: Bestandteile Lieferumfang Position Anzahl Bezeichnung Dallas-Schlüssel (optional) Anschlussleitung Betriebsanleitung Kassensystem Netzteil Bon-Rolle QTouch 8... -
Seite 12: Produktbeschreibung

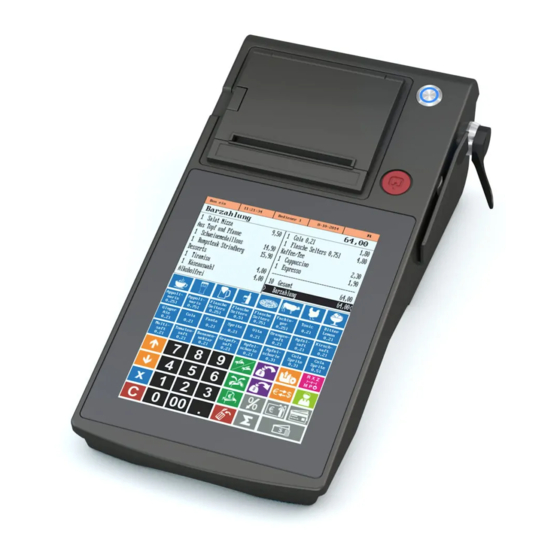

Produktbeschreibung Produktbeschreibung Übersicht QTouch 8 Abbildung 2: Komponenten QTouch 8 Position Bezeichnung Einschalt-Taste Drucker Kellner-Schloss, DALLAS iButton (optional) Kartenleser (optional) Bedieneranzeige und Touchscreen Kundenanzeige (optional) Schnittstellen Stromversorgung Freigabe-Hebel QTouch 8... -
Seite 13: Typenschild
Typenschild Das Typenschild identifiziert das Kassensystem eindeutig. Das Typenschild befindet sich auf der Unterseite des Kassensystems. Die Angaben auf dem Typenschild benötigen Sie bei Fragen an Ihren Fachhändler. Abbildung 3: Typenschild QTouch 8 Position Bezeichnung Herstelleradresse Symbol für die getrennte Sammlung von Elektro- und Elektronikgeräten. Das Kassensystem und seine Komponenten dürfen nicht über den Hausmüll entsorgt werden. -
Seite 14: Technische Daten
Abmessungen (L x B x H) 360 x 180 x 130 mm Gewicht 1,8 kg Stromversorgung Primär: 100 – 240 V AC, 1,7 A Sekundär: 24 V DC, 2,5 A Betriebstemperatur 0°C – + 45°C Lagertemperatur - 20°C – + 60°C QTouch 8... -
Seite 15: Ausstattungsvarianten Und Erweiterungen
Produktbeschreibung Ausstattungsvarianten und Erweiterungen Mit folgenden Ausstattungsvarianten und Zubehör bietet QUORiON Ihnen eine große Auswahl an Lösungen, um Ihre vielfältigen Geschäftsanforderungen zu erfüllen. Ständer Höhe: 15 cm Ohne QTouch 8: 8 cm Breite: 23 cm QOrder - Mobiles... -
Seite 16: Schnittstellen
Kassenlade 24V (Anschluss von zwei Kassenladen über Y-Kabel möglich) USB Typ-B USB Typ-A HINWEIS! Beachten Sie, dass die Schnittstellen vor dem Anschluss externer Geräte entsprechend programmiert werden müssen. Bei Fragen zur Programmierung wenden Sie sich bitte an Ihren Fachhändler. QTouch 8... -
Seite 17: Inbetriebnahme
Beim Einlegen der Bon-Rolle kann es zu Schnittverletzungen der Hände kommen. Vor der Installation der Bon-Rolle, Kassensystem ausschalten. Vorgehen: Betätigen Sie den Freigabe-Hebel (A), um die Druckerabdeckung zu entriegeln. Öffnen Sie die Druckerabdeckung und klappen Sie diese nach hinten (B). QTouch 8... -
Seite 18: Kassensystem Einschalten
(D). Stellen Sie sicher, dass die Druckerabdeckung vollständig verriegelt ist. Die Bon-Rolle ist ordnungsgemäß installiert. Kassensystem einschalten Vorgehen: Schalten Sie das Kassensystem durch kurzes drücken der Einschalt-Taste (A) ein. Das Kassensystem lädt die Kassensoftware. QTouch 8... -
Seite 19: Bedienung
Bei Fragen zur individuellen Konfiguration Ihres Kassensystems konsultieren Sie Ihren Fachhändler. HINWEIS! Die ausführliche Beschreibung aller Bedienungsfunktionen Ihres Kassensystems im Werkszustand sowie Informationen zur individuellen Konfiguration finden Sie in der Bedienungsanleitung der QMP Software auf www.quorion.de ( Kapitel 1.2, S. 6). Abbildung 5: Bedienoberfläche QTouch 8 QTouch 8... -
Seite 20: Menüleiste
Die Beleg- und Rechnungsanzeige zeigt auch Statusmitteilungen und andere Informationen an, um den Nutzer über den Status von laufenden und abgeschlossenen Transaktionen zu informieren. 6.1.4 Artikel-/Warengruppen In diesem Bereich sind einzelne Artikel den Schaltflächen zugewiesen sowie Schaltflächen für ganze Warengruppen definiert. QTouch 8... -
Seite 21: Bedien-Schaltflächen
Währung von $ in die eingestellte Währung Tisch öffnen/schließen ─ öffnet den Tischplan ─ öffnet/schließt die ausgewählte Tischnummer ─ druckt die Rechnungsauskunft öffnet das Menü Separieren Tisch separieren ─ Tisch Rechnung ─ erstellt die Tischrechnung Storno ─ löscht die letzte Buchung QTouch 8... -
Seite 22: Nummern-Schaltflächen
Anzeige und Ausdruck der Berichte ohne Löschung Z-Bericht – – Z – – ─ Anzeige und Ausdruck der Berichte mit Löschung Manager – MGR – ─ alle Buchungen und Verkaufsvorgänge ─ Schnellprogrammierung Programmieren – – P – – ─ alle Programmier-Funktionen QTouch 8... -
Seite 23: Reinigung Und Pflege
HINWEIS! Das Kassensystem enthält keine Komponenten, die vom Benutzer selbst gewartet oder repariert werden können. Überlassen Sie alle Wartungsarbeiten und Reparaturen Ihrem qualifizierten QUORiON-Fachhändler. Unerlaubte Manipulationen am Gerät können einen Verlust der Garantieansprüche nach sich ziehen. Verwenden Sie zur Reinigung Ihres Kassensystems ein trockenes, fusselfreies Tuch. -
Seite 24: Außerbetriebnahme
Klicken Sie in der Menüleiste auf die Schaltfläche Uhrzeit (A). Klicken Sie im Dialogfeld Ausschalten? auf die Schaltfläche Ja (B). Das Kassensystem schaltet sich nach wenigen Sekunden aus. Variante 2 Vorgehen: Klicken Sie in der Menüleiste auf die Schaltfläche Betriebsart (C). QTouch 8... - Seite 25 Klicken Sie im Menü Betriebsart auf die Schaltfläche Ausschalten? (D). Klicken Sie im Dialogfeld Ausschalten? auf die Schaltfläche Ja (E). Das Kassensystem schaltet sich nach wenigen Sekunden aus. Variante 3 Vorgehen: Klicken Sie auf die Schaltfläche Modus (F). QTouch 8...
-
Seite 26: Kassensystem Von Stromversorgung Trennen
Beim Trennen das Netzkabel am Stecker-Bereich anfassen. Nicht am Kabel selbst ziehen. Kassensystem vor Trennung eines externen Gerätes ausschalten. Vorgehen: Trennen Sie das Kassensystem von der Steckdose. Trennen Sie das Netzteil vom Kassensystem. Trennen Sie die Anschlussleitung vom Netzteil. Kassensystem ist ordnungsgemäß von Stromversorgung getrennt. QTouch 8... -
Seite 27: Entsorgung
Gefahrenstoffe in elektrischen und elektronischen Geräten negative Auswirkungen auf Umwelt und Gesundheit haben. Entsorgen Sie das Produkt an einer dafür geeigneten Sammelstelle. Für weitere Einzelheiten zu den verfügbaren Sammelstellen wenden Sie sich an den Fachhändler, bei dem Sie dieses Produkt erworben haben. QTouch 8...
