Anschließen
Gefahr Verletzungs-/Beschädigungsgefahr!
Verlegen Sie die Kabel so, dass sie keine Stolper-
fallen bilden.
• Ziehen Sie den Netzstecker Ihres AV-Receivers aus der
Steckdose.
• Verlegen Sie Lautsprecherkabel von Ihrem AV-Receiver
zu dem Lautsprecher. Dieses Kabel sollte hochwertige
Lautsprecher-Doppellitze mit gekennzeichneten Adern sein.
Der Querschnitt sollte mindestens 0,75 mm
• An der Rückseite des Center-Lautsprechers befindet sich
ein Anschlussterminal mit zwei Klemmen. Hier können
Sie das Lautsprecherkabel mittels Bananensteckern oder
direkt anschließen. Wir beschreiben hier nur den direkten
Anschluss.
• Die Klemmen sind jeweils rot (+) und schwarz (-) markiert.
Achten Sie auf die korrekte Polung!
Verbinden Sie jeweils die Klemmen mit gleicher Farbe. An-
sonsten leidet die Klangqualität. Die Lautsprecheranschlüs-
se Ihres AV-Receiver sollten ähnlich markiert sein. Die Adern
der Lautsprecherkabel sind durch unterschiedliche Farben
oder Formen markiert.

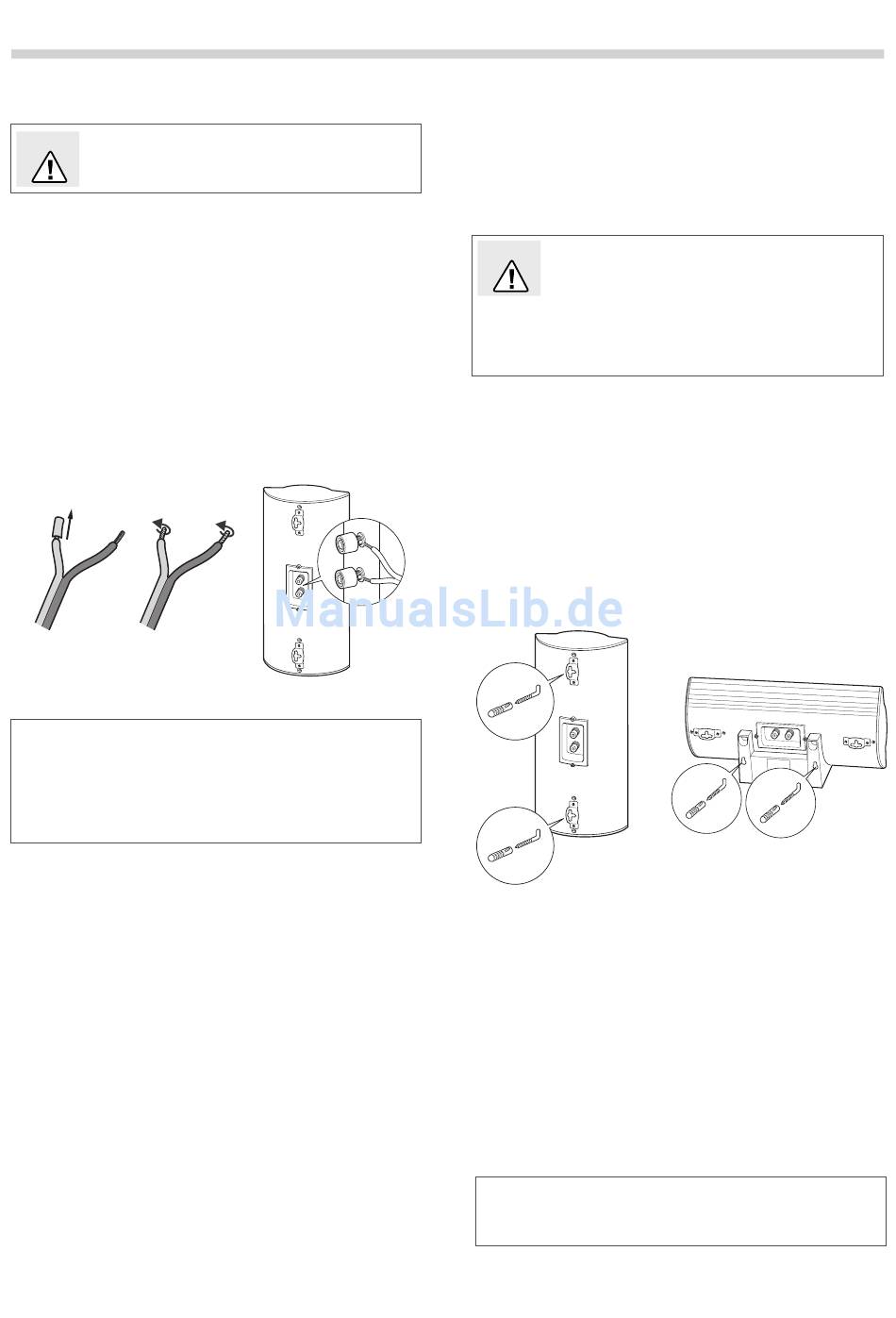

1. Teilen Sie die Litze an beiden Enden auf etwa 30 mm und
entfernen Sie jeweils ca. 10 mm der Isolierung.
2. Verdrehen Sie die abisolierten Litzenenden, damit kein
Draht heraussteht.
3. Drehen Sie die Anschlussklemme gegen den Uhrzeigersinn
los.
4. Führen Sie das abisolierte Kabelende in das nun sichtbare
Loch ein. Drehen Sie die Klemme im Uhrzeigersinn zu. Da-
mit ist das Kabel festgeklemmt.
5. Schließen Sie so alle Kabel an den Center-Lautsprecher an.
6. Schließen Sie die Lautsprecherkabel an Ihren AV-Receiver
an. Hinweise dazu sollten Sie in der Gebrauchsanleitung des
Gerätes finden.
Trennfrequenz
• Die optimale Trennfrequenz am AV-Receiver für den
CL 100 C Center-Lautsprecher beträgt 150 Hz. Stellen Sie
an Ihrem AV-Receiver möglichst diesen Wert ein.
Aufstellung
• Den Center-Lautsprecher stellen Sie auf der mitgelieferten
Wandmontage
• Sorgen Sie dafür, dass eine eventuelle Wandmontage fach-
betragen.
2
• Verwenden Sie zur Befestigung nur geeignete Wandhalter.
• Vergewissern Sie sich der Tragfähigkeit der Wände.
• Den Center-Lautsprecher können Sie mithilfe der Halterung
• Speziell auf unsere Lautsprecher abgestimmtes Monta-
Hinweis
Umfangreiche Hinweise zur korrekten Aufstellung finden Sie
auf unserer Webseite.
Aufstellen & Anschließen
Halteschale mittig direkt unter oder über dem Bildschirm
bzw. der Leinwand auf.
Gefahr Beschädigungsgefahr!
Ein mangelhafter Aufstellungsort kann Schäden
verursachen.
männisch durchgeführt wird.
an der Lautsprecherrückseite an einer Wand aufhängen
oder an einen Standfuß befestigen. Sie können den Center-
Lautsprecher aber auch mit der Halteschale an die Wand
montieren.
gematerial (Kabel, Standfüße, Wandhalter und Resonanz-
dämpfer) erhalten Sie in unserem Webshop (www.teufel.de)
im Bereich „Zubehör".
