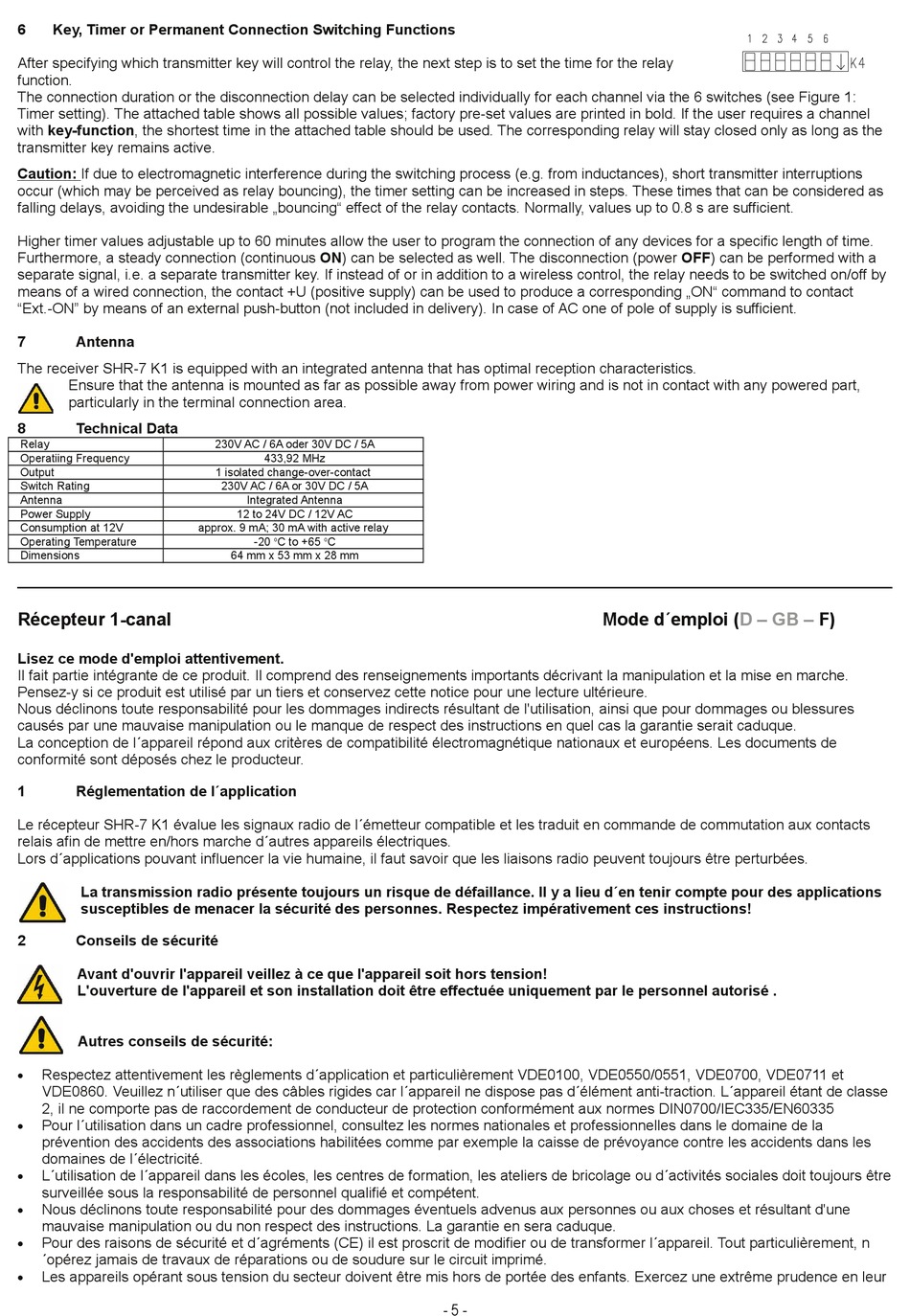

6
Key, Timer or Permanent Connection Switching Functions
After specifying which transmitter key will control the relay, the next step is to set the time for the relay
function.
The connection duration or the disconnection delay can be selected individually for each channel via the 6 switches (see Figure 1:
Timer setting). The attached table shows all possible values; factory pre-set values are printed in bold. If the user requires a channel
with key-function, the shortest time in the attached table should be used. The corresponding relay will stay closed only as long as the
transmitter key remains active.
Caution : If due to electromagnetic interference during the switching process (e.g. from inductances), short transmitter interruptions
occur (which may be perceived as relay bouncing), the timer setting can be increased in steps. These times that can be considered as
falling delays, avoiding the undesirable „bouncing" effect of the relay contacts. Normally, values up to 0.8 s are sufficient.
Higher timer values adjustable up to 60 minutes allow the user to program the connection of any devices for a specific length of time.
Furthermore, a steady connection (continuous ON) can be selected as well. The disconnection (power OFF) can be performed with a
separate signal, i.e. a separate transmitter key. If instead of or in addition to a wireless control, the relay needs to be switched on/off by
means of a wired connection, the contact +U (positive supply) can be used to produce a corresponding „ON" command to contact
"Ext.-ON" by means of an external push-button (not included in delivery). In case of AC one of pole of supply is sufficient.
7
Antenna
The receiver SHR-7 K1 is equipped with an integrated antenna that has optimal reception characteristics.
Ensure that the antenna is mounted as far as possible away from power wiring and is not in contact with any powered part,
particularly in the terminal connection area.
8
Technical Data
Relay
Operatiing Frequency
Output
Switch Rating
Antenna
Power Supply
Consumption at 12V
Operating Temperature
Dimensions
Récepteur 1-canal
Lisez ce mode d'emploi attentivement.
Il fait partie intégrante de ce produit. Il comprend des renseignements importants décrivant la manipulation et la mise en marche.
Pensez-y si ce produit est utilisé par un tiers et conservez cette notice pour une lecture ultérieure.
Nous déclinons toute responsabilité pour les dommages indirects résultant de l'utilisation, ainsi que pour dommages ou blessures
causés par une mauvaise manipulation ou le manque de respect des instructions en quel cas la garantie serait caduque.
La conception de l´appareil répond aux critères de compatibilité électromagnétique nationaux et européens. Les documents de
conformité sont déposés chez le producteur.
1
Réglementation de l´application
Le récepteur SHR-7 K1 évalue les signaux radio de l´émetteur compatible et les traduit en commande de commutation aux contacts
relais afin de mettre en/hors marche d´autres appareils électriques.
Lors d´applications pouvant influencer la vie humaine, il faut savoir que les liaisons radio peuvent toujours être perturbées.
La transmission radio présente toujours un risque de défaillance. Il y a lieu d´en tenir compte pour des applications
susceptibles de menacer la sécurité des personnes. Respectez impérativement ces instructions!
2
Conseils de sécurité
Avant d'ouvrir l'appareil veillez à ce que l'appareil soit hors tension!
L'ouverture de l'appareil et son installation doit être effectuée uniquement par le personnel autorisé .
Autres conseils de sécurité:
Respectez attentivement les règlements d´application et particulièrement VDE0100, VDE0550/0551, VDE0700, VDE0711 et
VDE0860. Veuillez n´utiliser que des câbles rigides car l´appareil ne dispose pas d´élément anti-traction. L´appareil étant de classe
2, il ne comporte pas de raccordement de conducteur de protection conformément aux normes DIN0700/IEC335/EN60335
Pour l´utilisation dans un cadre professionnel, consultez les normes nationales et professionnelles dans le domaine de la
prévention des accidents des associations habilitées comme par exemple la caisse de prévoyance contre les accidents dans les
domaines de l´électricité.
L´utilisation de l´appareil dans les écoles, les centres de formation, les ateliers de bricolage ou d´activités sociales doit toujours être
surveillée sous la responsabilité de personnel qualifié et compétent.
Nous déclinons toute responsabilité pour des dommages éventuels advenus aux personnes ou aux choses et résultant d'une
mauvaise manipulation ou du non respect des instructions. La garantie en sera caduque.
Pour des raisons de sécurité et d´agréments (CE) il est proscrit de modifier ou de transformer l´appareil. Tout particulièrement, n
´opérez jamais de travaux de réparations ou de soudure sur le circuit imprimé.
Les appareils opérant sous tension du secteur doivent être mis hors de portée des enfants. Exercez une extrême prudence en leur
230V AC / 6A oder 30V DC / 5A
433,92 MHz
1 isolated change-over-contact
230V AC / 6A or 30V DC / 5A
Integrated Antenna
12 to 24V DC / 12V AC
approx. 9 mA; 30 mA with active relay
o
o
-20
C to +65
C
64 mm x 53 mm x 28 mm
Mode d´emploi
- 5 -
(D – GB –
F)
