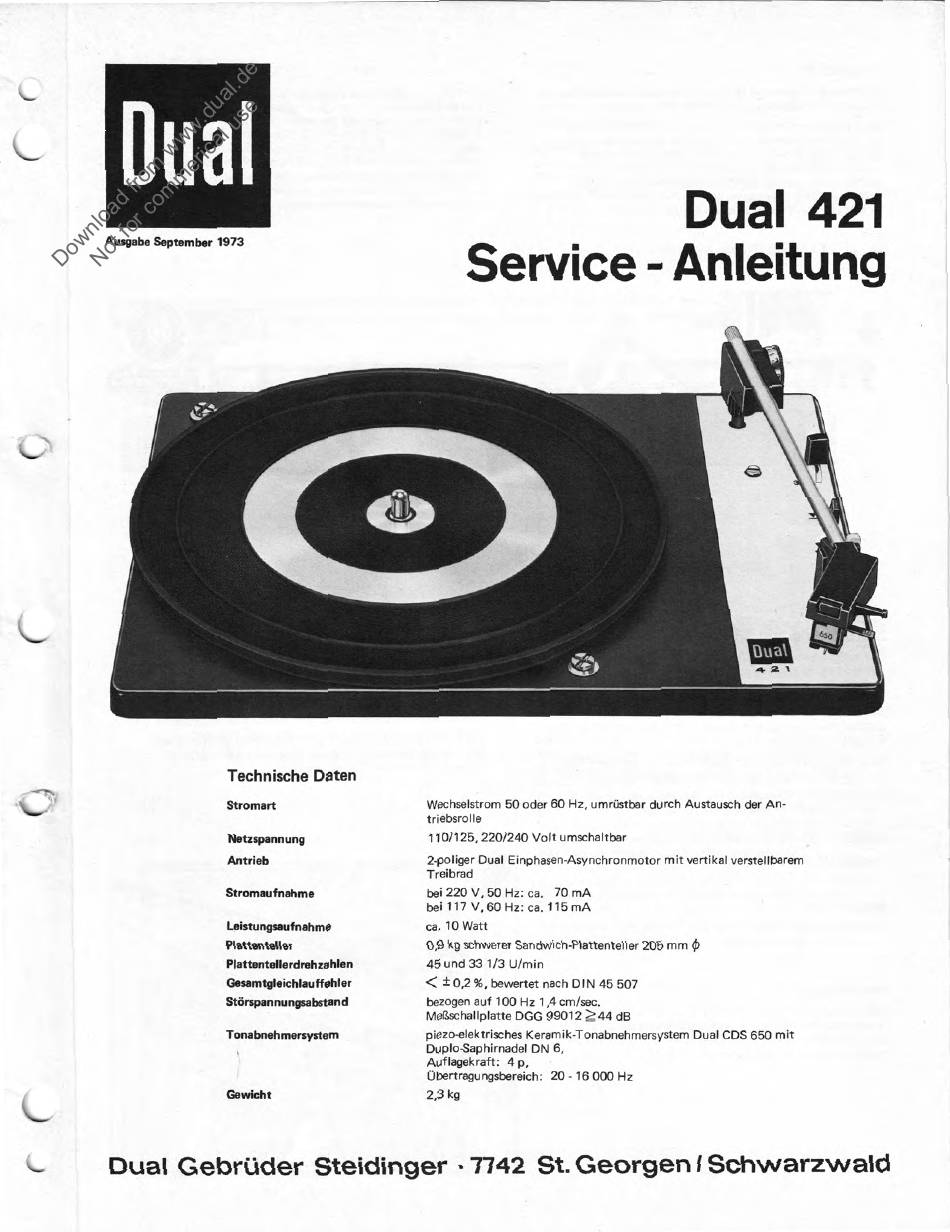

Dual 421 Serviceanleitung

Dual
Ausgabe September 1973
Technische Daten
Dual 421
Service - Anleitung
Stromart
Wechselstrom 50 oder 60 Hz, umrüstbar durch Austausch der An-
triebsrolle
Netzspannung
110/125, 220/240 Volt umschaltbar
Antrieb
2-poliger Dual Einphasen-Asynchronmotor mit vertikal verstellbarem
Treibrad
Stromaufnahme bei 220 V, 50 Hz: ca. 70 mA
bei 117 V, 60 Hz: ca. 115 mA
Leistungsaufnahme
ca. 10 Watt
Plattenteller 0,9 kg schwerer Sandwich-Plattenteller 205 mm CI)
Plattentellerdrehzahlen 45 und 33 1/3 U/min
Gesamtgleichlauffehler < ± 0,2 %, bewertet nach DIN 45 507
Störspannungsabstand bezogen auf 100 Hz 1,4 cm/sec.
Meßschallplatte DGG 99012 >_ 44 dB
Tonabnehmersystem piezo-elektrisches Keramik-Tonabnehmersystem Dual CDS 650 mit
Duplo-Saphirnadel DN 6,
Auflagekraft: 4 p,
Übertragungsbereich: 20- 16 000 Hz
Gewicht 2,3 kg
Dual Gebrüder Steldinger • 7742 St. Georgen 1 Schwarzwald
