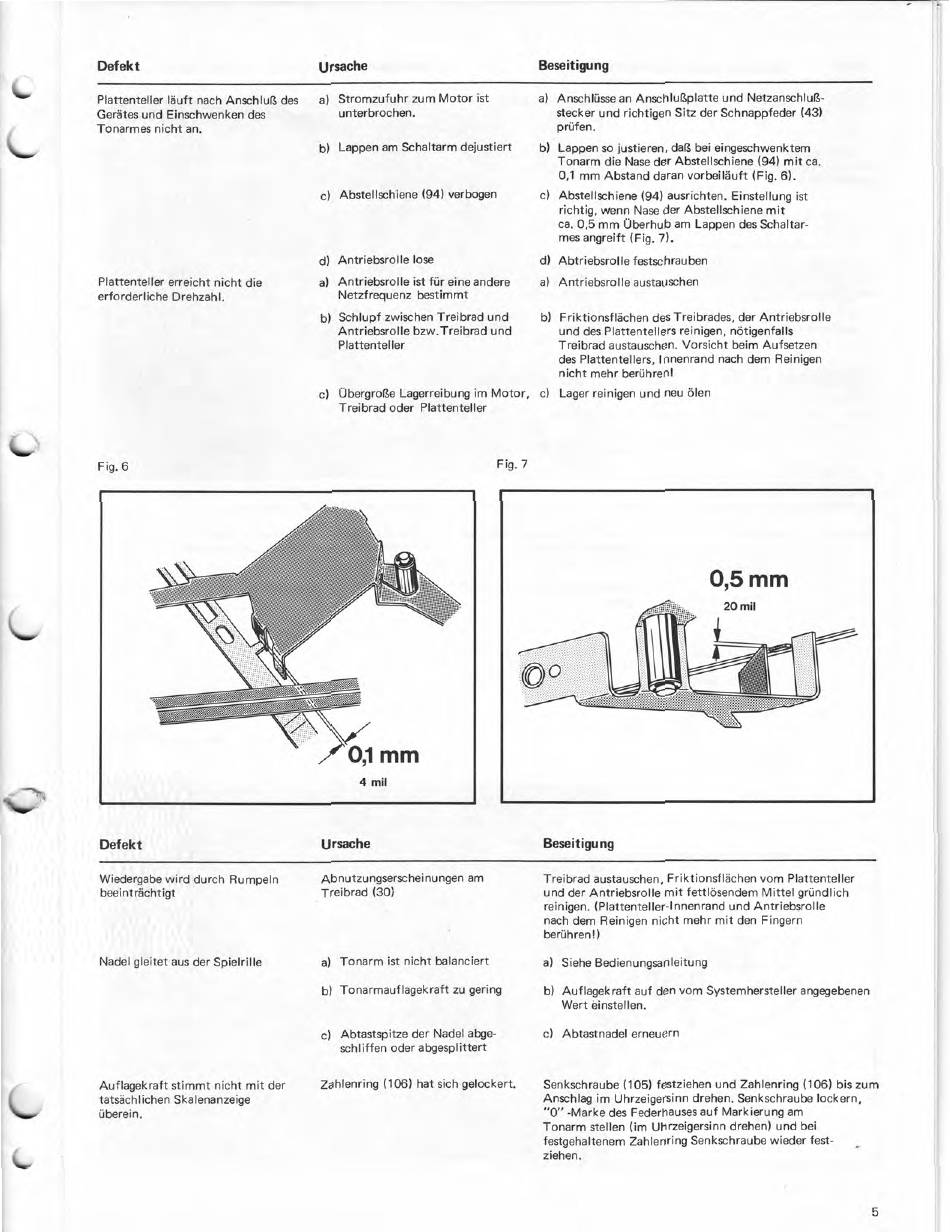

Defekt
Ursache
Beseitigung
Plattenteller läuft nach Anschluß des
a) Stromzufuhr zum Motor ist
Gerätes und Einschwenken des
unterbrochen.
Tonarmes nicht an.
Plattenteller erreicht nicht die
erforderliche Drehzahl.
Fig. 6
Defekt
b) Lappen am Schaltarm dejustiert
c) Abstellschiene (94) verbogen
d) Antriebsrolle lose
a) Antriebsrolle ist für eine andere
Netzfrequenz bestimmt
b) Schlupf zwischen Treibrad und
Antriebsrolle bzw.Treibrad und
Plattenteller
a) Anschlüsse an Anschlußplatte und Netzanschluß-
stecker und richtigen Sitz der Schnappfeder (43)
prüfen.
b) Lappen so justieren, daß bei eingeschwenktem
Tonarm die Nase der Abstellschiene (94) mit ca.
0,1 mm Abstand daran vorbeiläuft (Fig. 6).
c) Abstellschiene (94) ausrichten. Einstellung ist
richtig, wenn Nase der Abstellschiene mit
ca. 0,5 mm Überhub am Lappen des Schaltar-
mes angreift (Fig. 7).
d) Abtriebsrolle festschrauben
a) Antriebsrolle austauschen
b) Friktionsflächen des Treibrades, der Antriebsrolle
und des Plattentellers reinigen, nötigenfalls
Treibrad austauschen. Vorsicht beim Aufsetzen
des Plattentellers, Innenrand nach dem Reinigen
nicht mehr berühren!
c) Übergroße Lagerreibung im Motor, c) Lager reinigen und neu ölen
Treibrad oder Plattenteller
Ursache
Fig. 7
Beseitigung
0,5 mm
20 mil
Wiedergabe wird durch Rumpeln
Abnutzungserscheinungen am
Treibrad (30)
beeinträchtigt
Nadel gleitet aus der Spielrille
Auflagekraft stimmt nicht mit der
tatsächlichen Skalenanzeige
überein.
a) Tonarm ist nicht balanciert
b) Tonarmauflagekraft zu gering
c) Abtastspitze der Nadel abge-
schliffen oder abgesplittert
Zahlenring (106) hat sich gelockert.
Treibrad austauschen, Friktionsflächen vom Plattenteller
und der Antriebsrolle mit fettlösendem Mittel gründlich
reinigen. (Plattenteller-Innenrand und Antriebsrolle
nach dem Reinigen nicht mehr mit den Fingern
berühren!)
a) Siehe Bedienungsanleitung
b) Auflagekraft auf den vom Systemhersteller angegebenen
Wert einstellen.
c) Abtastnadel erneuern
Senkschraube (105) festziehen und Zahlenring (106) bis zum
Anschlag im Uhrzeigersinn drehen. Senkschraube lockern,
"0" -Marke des Federhauses auf Markierung am
Tonarm stellen (im Uhrzeigersinn drehen) und bei
festgehaltenem Zahlenring Senkschraube wieder fest-
ziehen.
5
