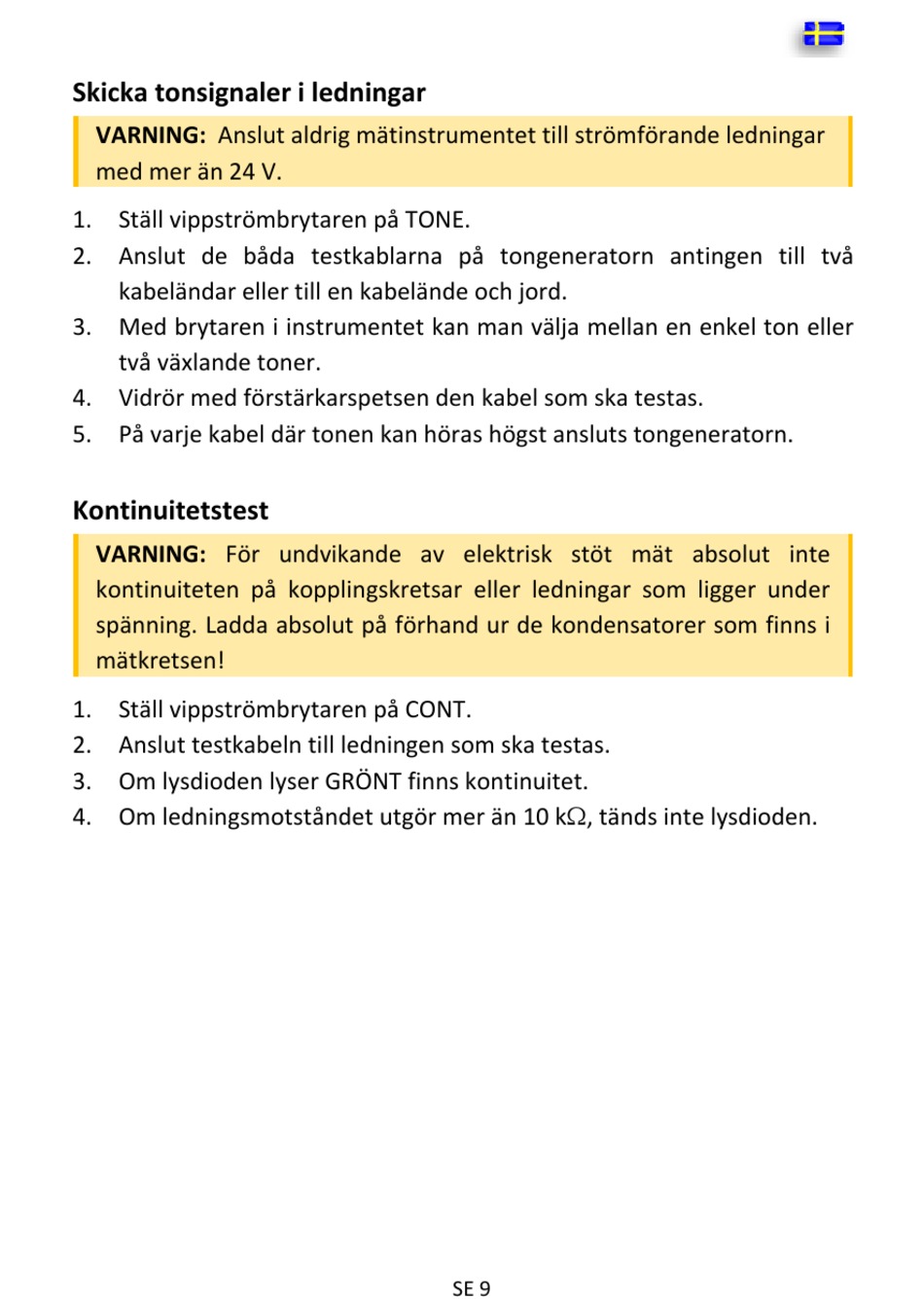

Skicka tonsignaler i ledningar
VARNING: Anslut aldrig mätinstrumentet till strömförande ledningar
med mer än 24 V.
1. Ställ vippströmbrytaren på TONE.
2. Anslut de båda testkablarna på tongeneratorn antingen till två
kabeländar eller till en kabelände och jord.
3. Med brytaren i instrumentet kan man välja mellan en enkel ton eller
två växlande toner.
4. Vidrör med förstärkarspetsen den kabel som ska testas.
5. På varje kabel där tonen kan höras högst ansluts tongeneratorn.
Kontinuitetstest
VARNING: För undvikande av elektrisk stöt mät absolut inte
kontinuiteten på kopplingskretsar eller ledningar som ligger under
spänning. Ladda absolut på förhand ur de kondensatorer som finns i
mätkretsen!
1. Ställ vippströmbrytaren på CONT.
2. Anslut testkabeln till ledningen som ska testas.
3. Om lysdioden lyser GRÖNT finns kontinuitet.
4. Om ledningsmotståndet utgör mer än 10 k, tänds inte lysdioden.
SE 9
