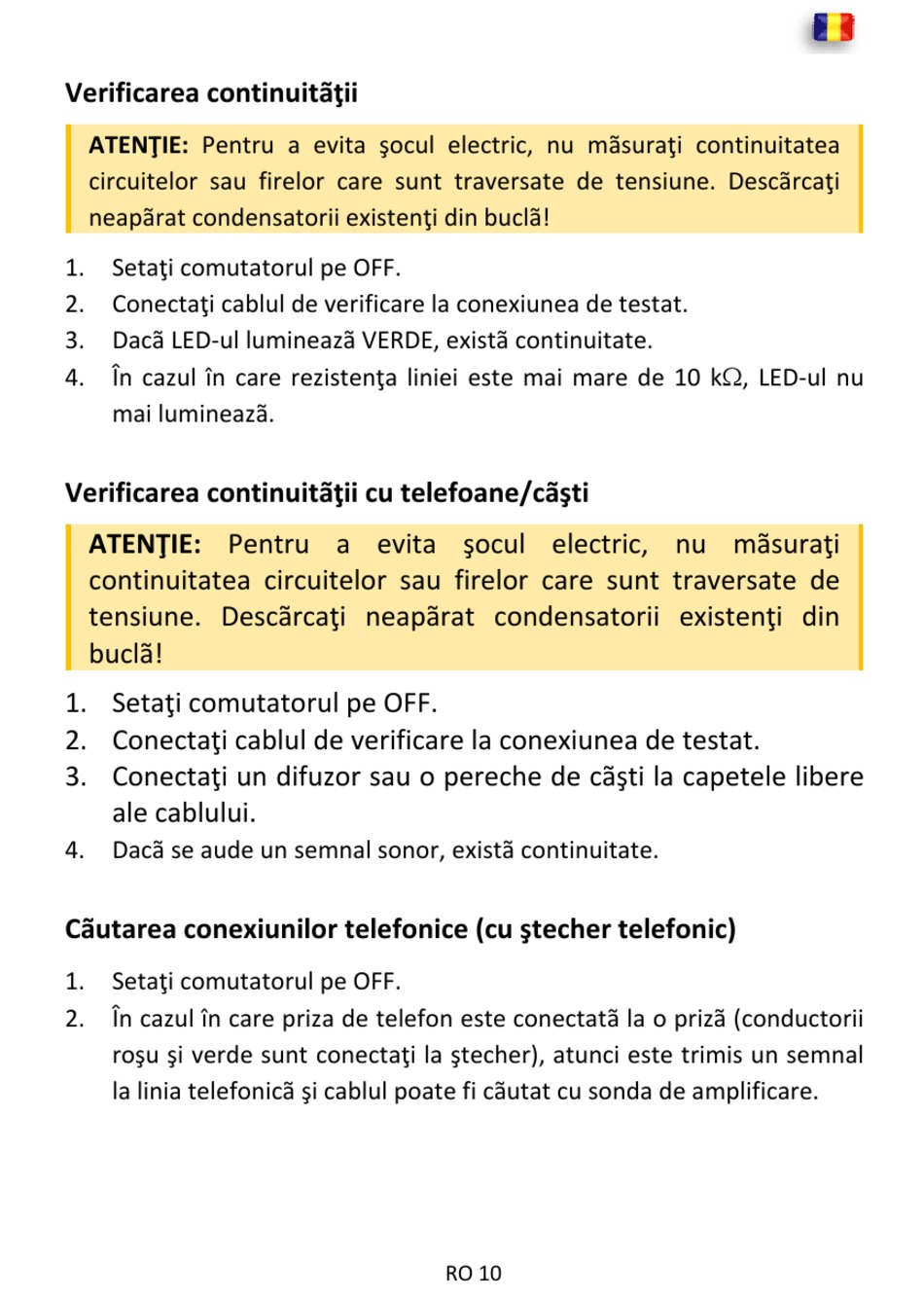

Verificarea continuitãţii
ATENŢIE: Pentru a evita şocul electric, nu mãsuraţi continuitatea
circuitelor sau firelor care sunt traversate de tensiune. Descãrcaţi
neapãrat condensatorii existenţi din buclã!
1. Setaţi comutatorul pe OFF.
2. Conectaţi cablul de verificare la conexiunea de testat.
3. Dacã LED‐ul lumineazã VERDE, existã continuitate.
4. În cazul în care rezistenţa liniei este mai mare de 10 k, LED‐ul nu
mai lumineazã.
Verificarea continuitãţii cu telefoane/cãşti
ATENŢIE: Pentru a evita şocul electric, nu mãsuraţi
continuitatea circuitelor sau firelor care sunt traversate de
tensiune. Descãrcaţi neapãrat condensatorii existenţi din
buclã!
1. Setaţi comutatorul pe OFF.
2. Conectaţi cablul de verificare la conexiunea de testat.
3. Conectaţi un difuzor sau o pereche de cãşti la capetele libere
ale cablului.
4. Dacã se aude un semnal sonor, existã continuitate.
Cãutarea conexiunilor telefonice (cu ştecher telefonic)
1. Setaţi comutatorul pe OFF.
2. În cazul în care priza de telefon este conectatã la o prizã (conductorii
roşu şi verde sunt conectaţi la ştecher), atunci este trimis un semnal
la linia telefonicã şi cablul poate fi cãutat cu sonda de amplificare.
RO 10
