7. Installation
50
• Gasausgang
Gaslanze anschließen. Dimensionen, Länge und Durchmesser so kurz, bzw. groß wie
möglich halten, um den Druckabfall über der Gaslanze zu minimieren. Als Faustregel kann
gelten, dass ein Schlauch mit einem lichten Durchmesser von min. 10 mm verwendet
werden muss, wenn die Länge 3 m übersteigt oder die Kapazität mehr als 300 l/min
beträgt.
Ein größerer Druckabfall führt zu geringerer Kapazität [l/min]. Es dürfen keine Ventile,
Druckregler oder andere Instrumente benutzt werden, die den Durchfluss am Gasausgang
einschränken.

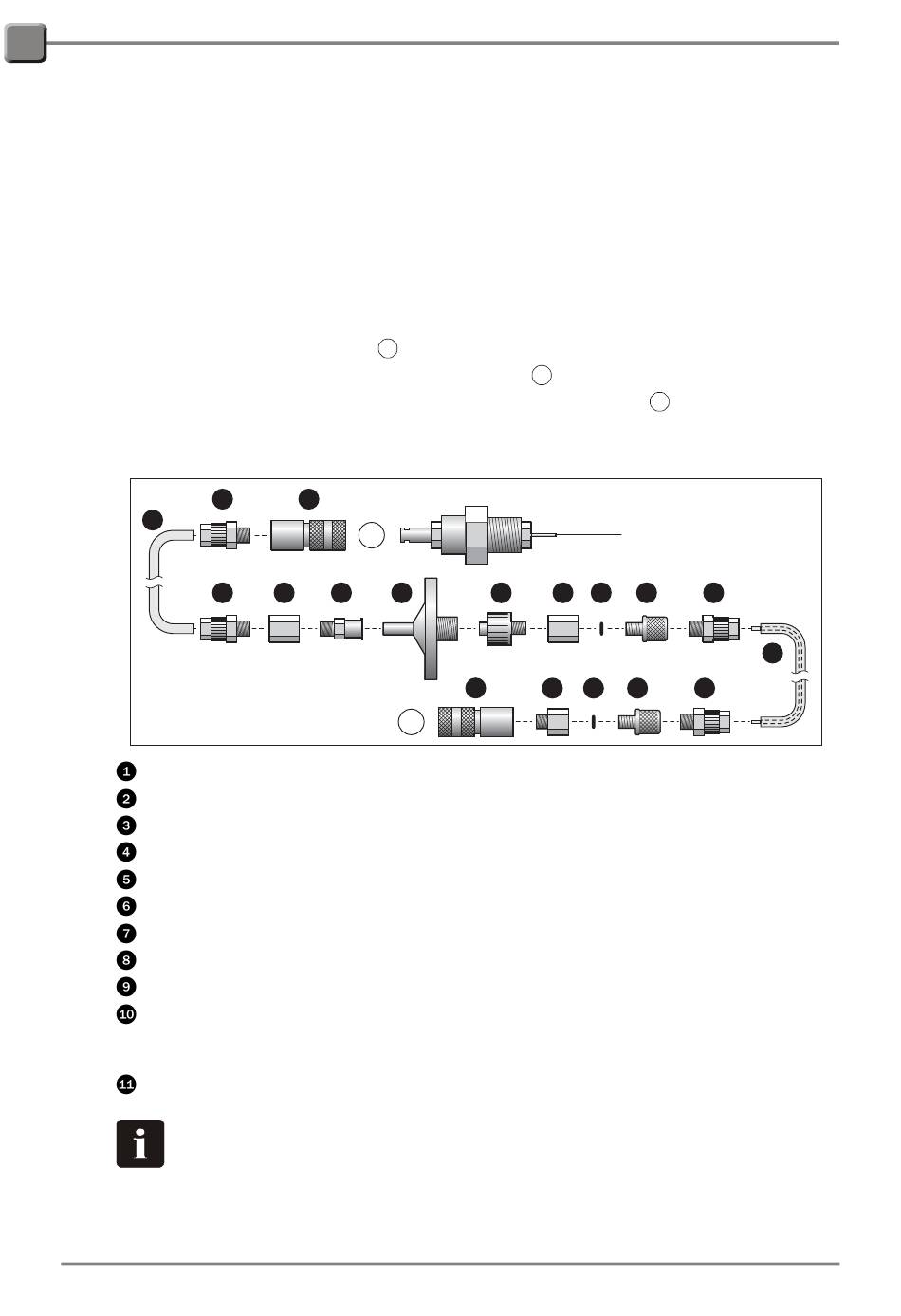

• Messgaseingang - Gassonde
Die Gassonde besteht aus einem 3,5 Meter langen Schlauch mit Schnellkupplungen an
beiden Enden. Am Lanzenende
am weitesten vom Filter entfernte Schnellkupplung
Gerätes angeschlossen.An die Schnellkupplung am anderen Ende
Anschlussstück mit 2 m Messschlauch oder Gaslanze angeschlossen (kann beliebig
gekürzt werden).
3
Schnellkupplung .......................................................................... PBI 980065 (2 Stück)
Fitting 5/3 M5.............................................................................. PBI 890360 (4 Stück)
Schlauch, PE 5/3......................................................................... PBI 980043 (0,1m)
Muffe ............................................................................................ PBI 930774 (2 Stück)
Fitting, Filter ................................................................................. PBI 930773
Filter, Messgas Wasser Stoppfilter (1 µ) .................................... PBI 930673
Fitting, Filter ................................................................................. PBI 970228
O-Ring NBR 70 1,07x1,27mm .................................................... PBI 910171 (2 Stück)
Fingerschauben ........................................................................... PBI 940080 (2 Stück)
Schlauch, 1/16"x1mm................................................................ PBI 920008 (3,6 m)
und
Schauch PE 5/3........................................................................... PBI 980043 (3,5 m)
Nippel 5x5mm ............................................................................. PBI 890409
BEACHTEN! Wird ein 3-Gas-Mischer als 2-Gas-Mischer benutzt, muss immer ein
Gas an den nicht benutzten Eingang angeschlossen werden. Nur N
Hilfe eines T-Stücks an den freien Eingang anschließen.
