TGC-2 Bedienerhandbuch
7. Installation
7.1. Elektrische Anschlüsse

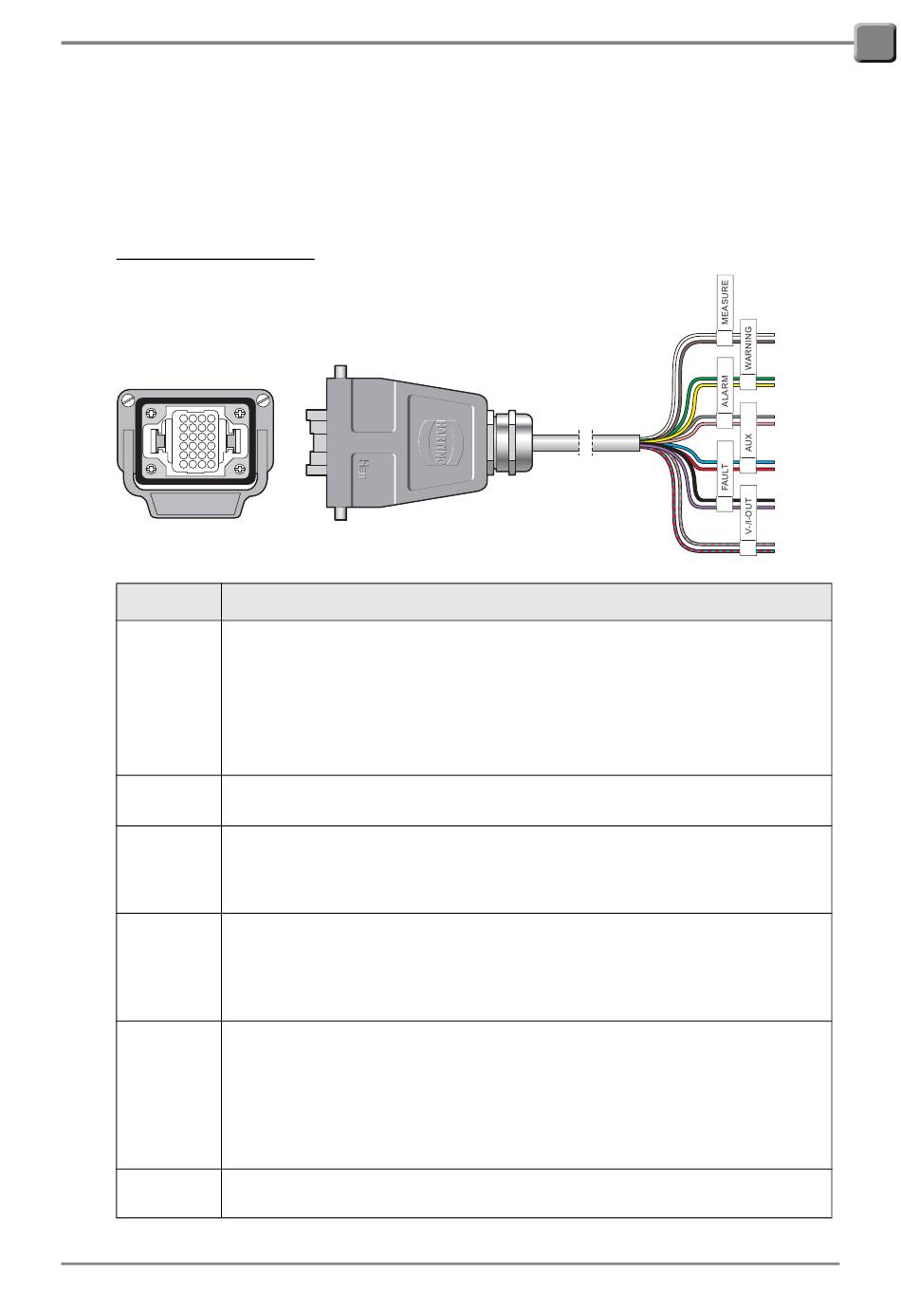

Multistecker HARTING
21 22 23 24
17 18 19 20
13
14
15
16
9
10
11
12
5
6
7
8
1
2
3
4
Bein/Text
Beschreibung
10 - 11
Alarm 1 Relais. Der Kontakt unterbricht bei Überschreiten der O
"Alarm1"
Alarmgrenze (max. 48V 1A). Das Alarm 1 Relais kann auch über das PBI-
Menü so programmiert werden, dass es als "Maschinen-Haltefunktion bei
Alarm-Output" wirkt. In diesem Fall darf die Verpackungsmaschine nur
laufen, wenn das Alarm 1 Relais geschlossen ist. Das Alarm 1 Relais
schließt, wenn das Ausspülen beendet ist und keine O
hen.
8 - 9
Alarm 2 Relais. Der Kontakt unterbricht bei Überschreiten der O
"Alarm 2"
grenze (max. 48V 1A)
14 - 15
Fault/ready-Relais. Der Kontaktsatz ist unterbrochen, wenn das Gerät nicht
messbereit ist (max. 48V 1A).
"Fault"
(Gasversorgungsdruck zu niedrig, Druckfehler im Probensystem, interner
Systemfehler u.a.)
4 - 5
Messsignal von der Verpackungsmaschine. Dieses Start/Stop-Signal dient
dazu, das Begasen der Verpackung zu starten/stoppen.
"Measure"
Das Signal muss stabil sein.
Das Signal startet/stoppt die automatische Regulierung der Begasung.
Messsignal : 10 - 32VDC bipolar. Verbrauch: 10mA
12 - 13
Pulssignal von der Verpackungsmaschine: 10 -32VDC bipolar. Verbrauch:
10mA. Wird nur vom Gerät benutzt, wenn diese Option im PBI Menü einge-
"Aux"
schaltet ist. Siehe nähere Erläuterung im Abschnitt "Weiter regeln nach letzt.
ext. Puls in x Sek." auf Seite 28. Das Pulssignal übermittelt dem Gerät, ob
die Verpackungsmaschine arbeitet oder nicht. Falls nicht (und falls weiterhin
ein Messsignal empfangen wird) geht das Gerät in einen Zustand, in dem
eine minimale Begasung zulässig ist.
16 - 17
Nicht gebraucht
"V-/I-Out"
PBI-Dansensor A/S
COPYRIGHT ©
7. Installation
_ WHITE
+ BROWN
GREEN
YELLOW
GREY
PINK
_ BLUE
+ RED
BLACK
VIOLET
_ GREY/PINK
+ BLUE/RED
/CO
2
2
/CO
Alarme beste-
2
2
/CO
Warn-
2
2
PBI-980494-H 11/2010
47
