3. Funktionsbeschreibung
(nicht alle Modelle)
Pumpe 1
60 ML/Min
Bei normaler on-line Messung saugt Pumpe 2 das Messgas aus der Sonde durch Ventil V2
und weiter zu einem Überlauf. Ventil V3 ist geschlossen. Von diesem Überlauf saugt Pumpe
1 das Messgas durch das 3-Wege-Ventil V1 und weiter durch den CO
überschüssige Gas vom Überlauf wird an der Geräterückseite herausgeführt. Die
Druckmesser PS1 und PS2 dienen zur Überwachung des Drucks und zeigen an, ob die
Pumpen arbeiten oder ob das Filter an der Sonde verstopft ist. Außerdem dient der
Druckmesser PS1 zum Druckausgleich der O
Wenn eine Spotmessung aktiviert wird, wechselt das 3-Wege-Ventil Position und saugt das
Messgas aus der Kanüle an. Während der Spotmessung läuft Pumpe 2 weiter, so dass nach
beendeter Messung, wenn V1 die Position wechselt, Messgas aus der Sonde bereit steht.
Entsprechend der gemessenen O
Produktes steuert das automatische Durchfluss-Regelventil V4 den Begasungsfluss.
Wenn die Spülfunktion, Rückspülen, eingeschaltet ist, wird die Sonde in regelmäßigen
Abständen, bei Fluss-Fehlern und bei jeder Spotmessung ausgespült. Das Ausspülen
entfernt beginnende Verstopfungen und verhindert somit Produktionsunterbrechungen
durch "Externer Fluss Fehler". Beim Ausspülen schließt Ventil V2, V3 öffnet und Gas vom
Mischer wird durch den Durchfluss-Begrenzer R1, durch V3 und weiter durch Filter und
Sonde gepresst.
PBI-Dansensor A/S
Spot
Messung
CO
O
2
2
S
ensor
S
ensor
PS1
Druck
Messer

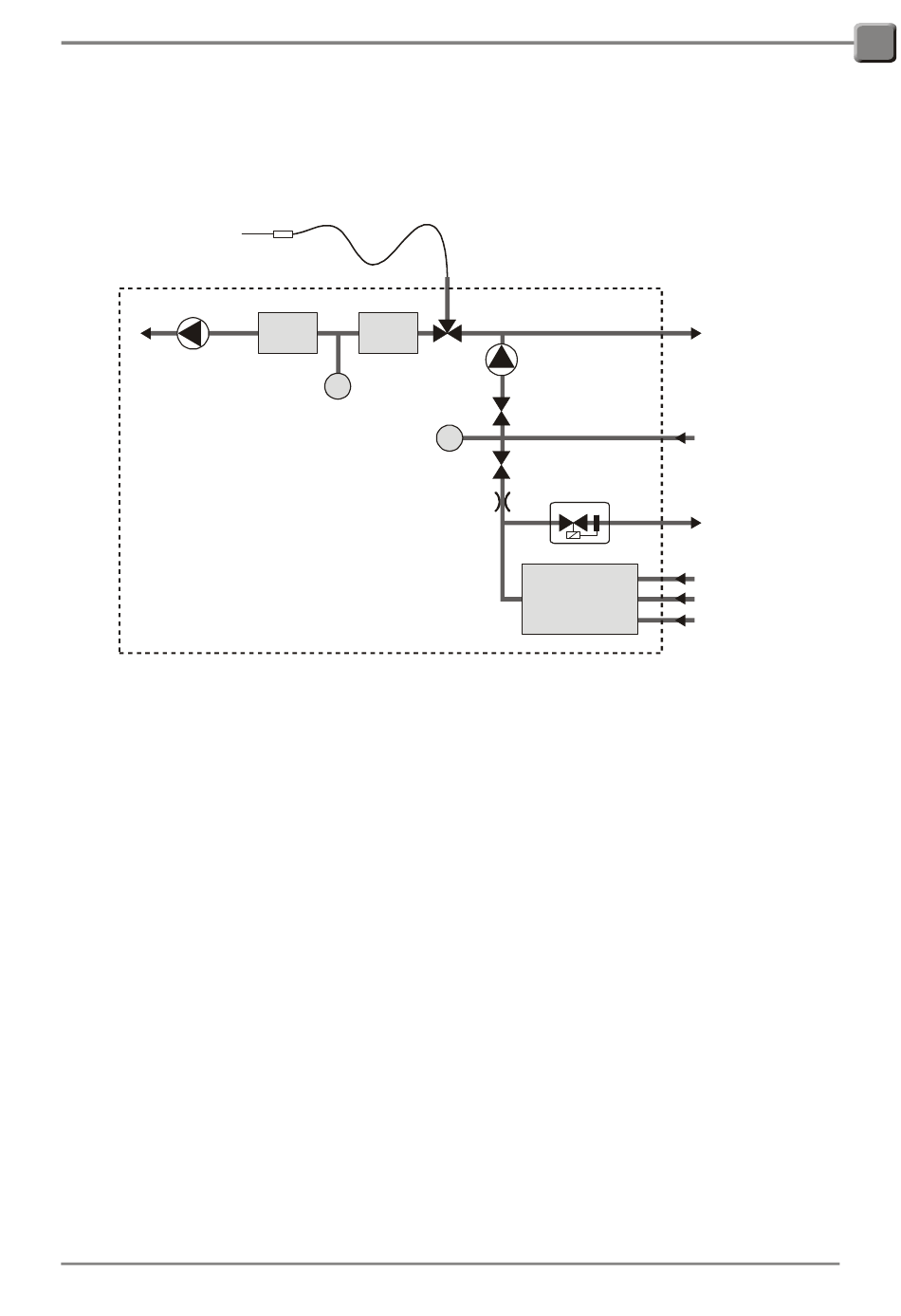

Abb. 1. Flussdiagramm für Dansensor Modul TGC-2.
