TGC-2 Bedienerhandbuch
4. Anschlüsse
13
10
Gasmischer-Eingang (Gas 1) N2 6,5 - 8 bar (je nach Modell)
Gasmischer-Eingang (Gas 2) CO2 6,5 - 8 bar (je nach Modell)
Blendstöpsel (Gas 3) (je nach Modell)
Gasmischer-Ausgang für Gaslanze
Beachten: Je nachdem, mit welchem Gasmischer das einzelne TGC-2 ausgerüstet ist,
werden die Gasein-/ausgänge
Fall geben Aufkleber an, was an die einzelnen Ein-/Ausgänge angeschlossen werden
muss.
Messgaseingang - Schnellkupplung für Gassonde
Messgasausgang
Beachten: Dieser Ausgang darf nie blockiert werden
Aufkleber, der angibt, welches Gas zuerst angeschlossen werden muss.
Netzanschluss. Siehe Abschnitt "Netzanschluss" auf Seite 48.
Multistecker HARTING, elektrische Anschlüsse. Siehe Abschnitt "7.1. Elektrische
Anschlüsse" auf Seite 47.
Serielle Schnittstelle RS232C für Drucker-/PC-Anschluss. Siehe Abschnitt "Drucker/PC
sowie Kabelverbindungen anschließen" auf Seite 31.
Gebläse mit abnehmbarem Gitter zum Auswechseln des Staubfilters.
Entlüftungsrost
Akustischer Alarmgeber
PBI-Dansensor A/S
12
RS 232
GAS PROBE
GAS OUT
9
8
5
6

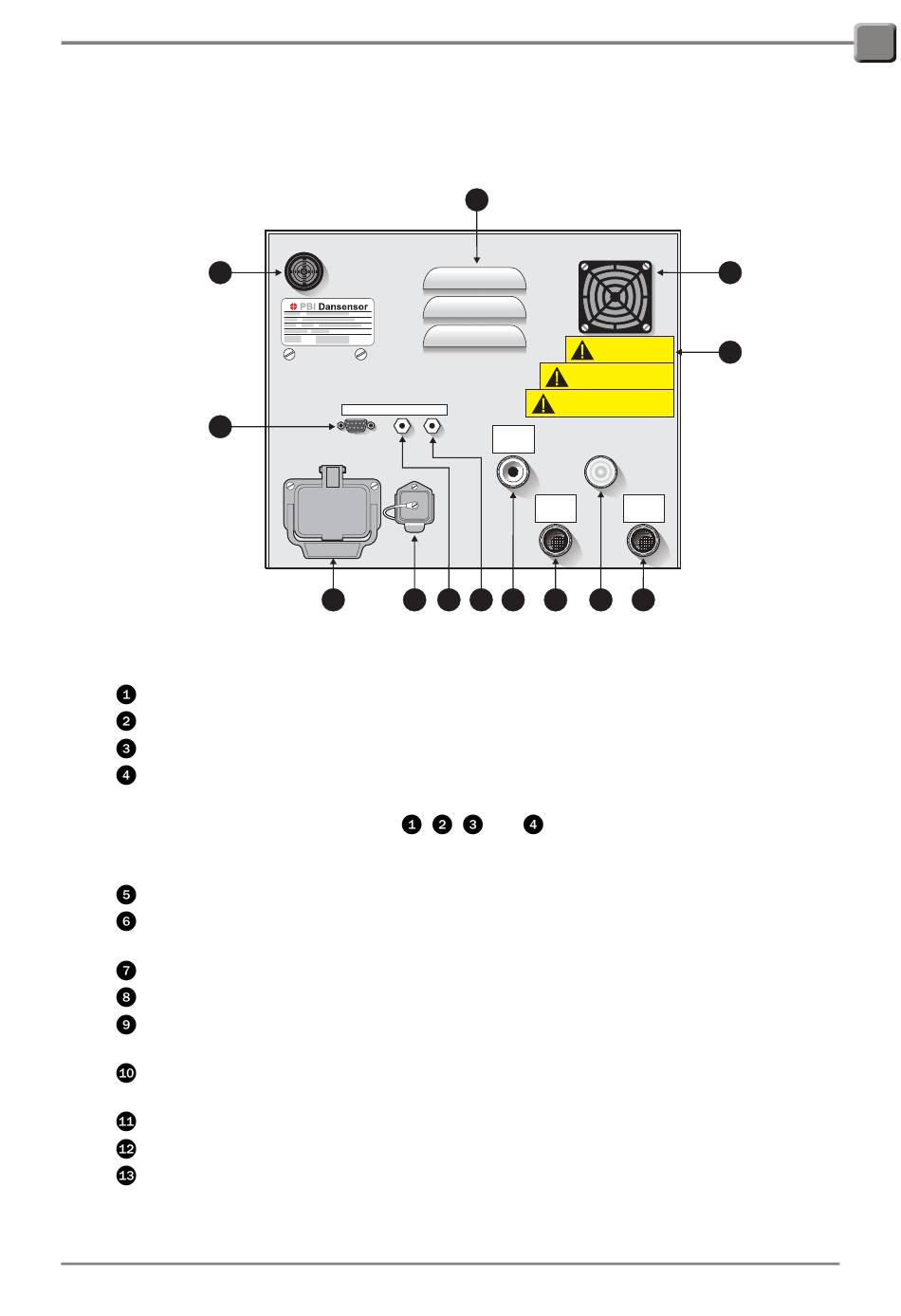

Abb. 2. Rückseite des TGC-2
,
,
