WÄSCHETROCKNER
125994930
SECHE-LINGE
TROMMELDROGER
TD 4100-TD 4110
kg 5
kg 2,5
MODE D'EMPLOI
GEBRAUCHSANWEISUNG
GEBRUIKSAANWIJZING
DUAL TEMPERATURE
800 / 900
1000 / 1200
800 / 900
1000 / 1200
650
70' - 90'
65' - 85'
80' -100'
75' - 95'
kg 2,5
50' - 60'
kg 1
35' - 50'
30' - 45'
55' - 70'
50' - 65'
30' - 35'
D
F
NL
Werbung
Verwandte Anleitungen für Zanussi TD 4100
Inhaltszusammenfassung für Zanussi TD 4100

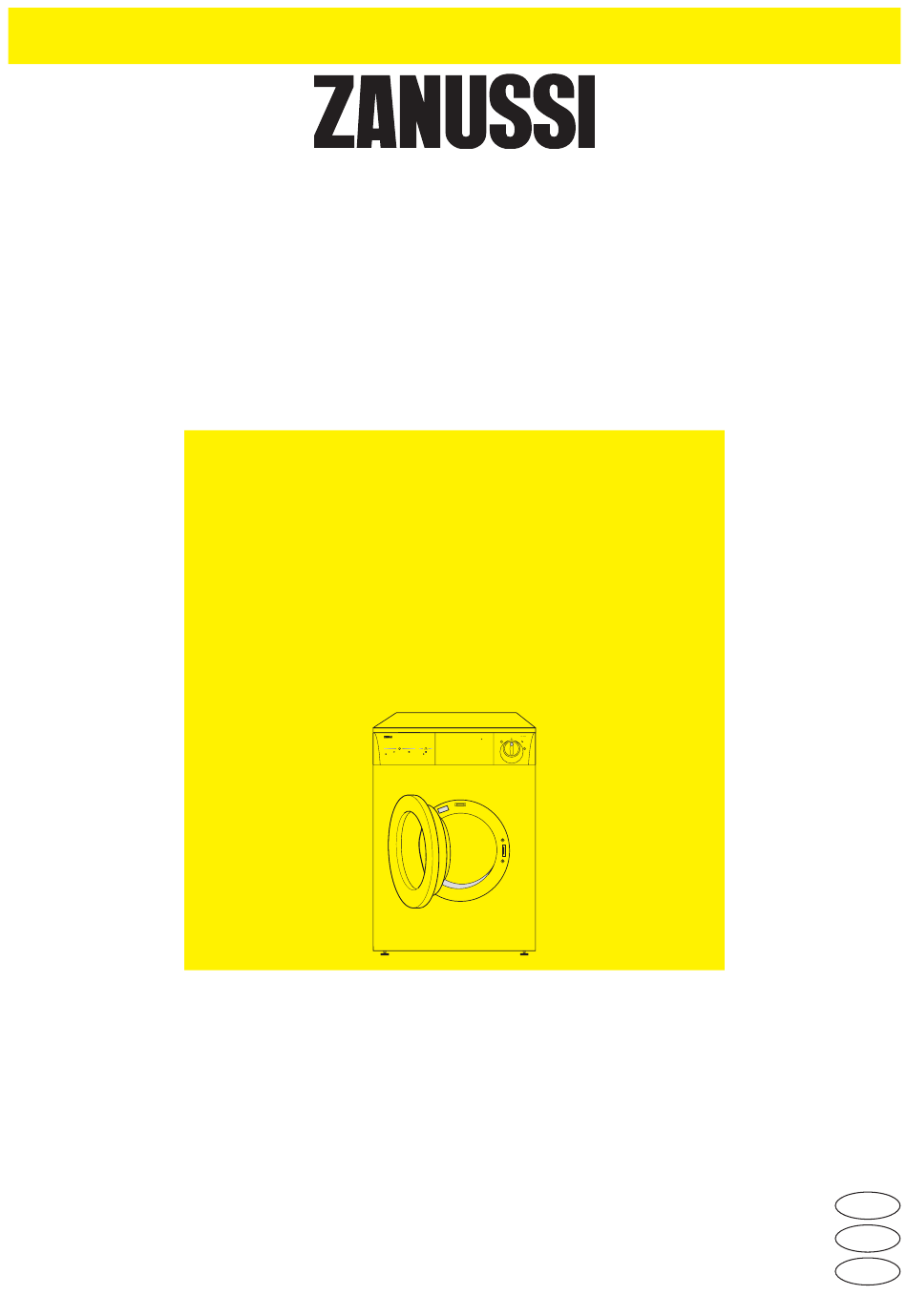

- Seite 1 WÄSCHETROCKNER SECHE-LINGE TROMMELDROGER TD 4100-TD 4110 DUAL TEMPERATURE 800 / 900 1000 / 1200 800 / 900 1000 / 1200 kg 5 70' - 90' 65' - 85' 80' -100' 75' - 95' kg 2,5 50' - 60' kg 2,5...
- Seite 2 Inhalt Wichtige Sicherheitshinweise Seite Entsorgung Seite Umwelttips Seite Technische Daten Seite Gerätebeschreibung Seite Installation Seite Aufstellung . Seite Ableitung der feuchten Luft . Seite Anschluß eines Abluftschlauches Seite Türanschlagwechsel . Seite Elektrischer Anschluß . Seite Set zur Montage auf der Waschmaschine . Seite Gebrauch Seite...
- Seite 3 Wichtige Sicherheitshinweise Lesen Sie diese Gebrauchsanweisung vor dem KUNDENDIENST - REPARATUREN Gebrauch dieses Gerätes gründlich. Beachten Sie Versuchen Sie keinesfalls, das Gerät selbst zu die Warnhinweise. reparieren. Reparaturen, die nicht von Fachleuten Bewahren Sie diese Gebrauchsanweisung für ausgeführt werden, können zu schweren Unfällen künftiges Nachschlagen auf.
- Seite 4 ENTSORGUNG Verpackungsentsorgung Entsorgung des Altgeräts Die recyclingfähigen Materialien der Verpackung Wenn Sie Ihr Gerät eines Tages endgültig außer sind mit dem Symbol gekennzeichnet und Betrieb nehmen, bringen Sie es bitte zum nächsten sollten grundsätzlich der Wiederverwertung Recyclingcenter oder zu Ihrem zugeführt werden.
- Seite 5 Gerätebeschreibung Arbeitsplatte Programmübersicht Betriebskontrollampe Zeitwähler Typenschild DUAL TEMPERATURE Flusensieb 800 / 900 1000 / 1200 800 / 900 1000 / 1200 kg 5 70' - 90' 65' - 85' 80' -100' 75' - 95' kg 2,5 50' - 60' kg 2,5 35' - 50' 30' - 45' 55' - 70'...
- Seite 6 Installation Aufstellung Das Gerät soll in einem genügend belüfteten Raum, wenn möglich in der Nähe eines Fensters aufgestellt werden, da sich während der Trocknung eine gewisse Menge feuchte Luft bildet. Der Aufstellungsraum soll sauber und staubarm sein. Auf der Rückseite in der Nähe des Ansauggitters dürfen keine Materialien wie Papier und Lappen vorhanden sein, die den Luftzufluß...
- Seite 7 Keinesfalls darf der Abluftschlauch an Kamine von Heizanlagen oder ähnlichem angeschlossen werden. Eine Abluftabgabe von mindestens 150 m /h muß auf jeden Fall gewährleistet werden. Wird am anderen Schlauchende eine P0055 Rückschlagklappe bzw. ein Gitter angebracht, so sorgen Sie dafür, daß diese durch Rost oder Schmutz nicht verstopft werden.
- Seite 8 Elektrischer Anschluß Der Anschluß darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen. Der Anschlußwert beträgt ca. 2,6 kW. Erforderliche Absicherung: 16A - LS-L-Schalter. Die Erzeugerfirma lehnt jegliche Verantwortung für eventuelle Unfälle ab, die durch Nichtbeachtung dieser Sicherheitsvorschriften entstehen.
- Seite 9 Gebrauch Bedienungsblende DUAL TEMPERATURE 800 / 900 1000 / 1200 800 / 900 1000 / 1200 kg 5 kg 2,5 50' - 60' 70' - 90' 65' - 85' 80' -100' 75' - 95' kg 2,5 35' - 50' 30' - 45' 55' - 70' 50' - 65' kg 1...
- Seite 10 Trockenzeiten Baumwolle und Leinen (Zeitwähler bis 150 Minuten) Trockengrad Schleuder- drehzahl Füllmenge Trockenzeit U/min 70-90 800/900 35-50 Bügeltrocken 65-85 1000/1200 30-45 80-100 800/900 55-70 Schranktrocken 75-95 1000/1200 50-65 Pflegeleichte Gewebe (Zeitwähler bis 100 Minuten ) Trockengrad Schleuder- drehzahl Füllmenge Trockenzeit U/min 50-60 Schranktrocken...
- Seite 11 Praktische Tips Sortieren Sie die Wäsche nach Textilarten und gewünschtem Trockengrad. Überladen Sie das Gerät nicht. Die Wäsche muß vor dem Trocknen gut Beachten Sie die maximalen Füllmengen. ausgeschleudert sein. Eine Überfüllung beeinträchtigt das Ein Übertrocknen der Wäsche sollte vermieden Trockenergebnis und führt zu starker werden, um Knitter bzw.
- Seite 12 Reihenfolge der Arbeitsschritte Nach dem Trocknen Vor der ersten Inbetriebnahme empfiehlt es sich, den Gerät ausschalten. Trockner mit einigen feuchten Tüchern zu beschicken Flusensieb reinigen (siehe Seite 13) und ca. 20 Minuten laufen zu lassen. Dadurch wird sichergestellt, daß sich kein Staub und Schmutz mehr in der Trommel befindet.
- Seite 13 Wartung Ziehen Sie vor jeder Reinigungs- oder Wartungsarbeit den Netzstecker des Gerätes aus der Steckdose. Außenreinigung Verwenden Sie nur Seifenwasser und trocknen Sie das Gerät danach sorgfältig. Wichtig: Alkohol, Lösungsmittel und dgl. dürfen nicht verwendet werden. Reinigung der Einfülltür Reinigen Sie regelmäßig die Tür, um eventuelle Flusen zu entfernen.
